Flow Virtual Networking（FVN）で、Routed VPC（NoNAT 構成の VPC）を作成してみます。
今回の内容です。

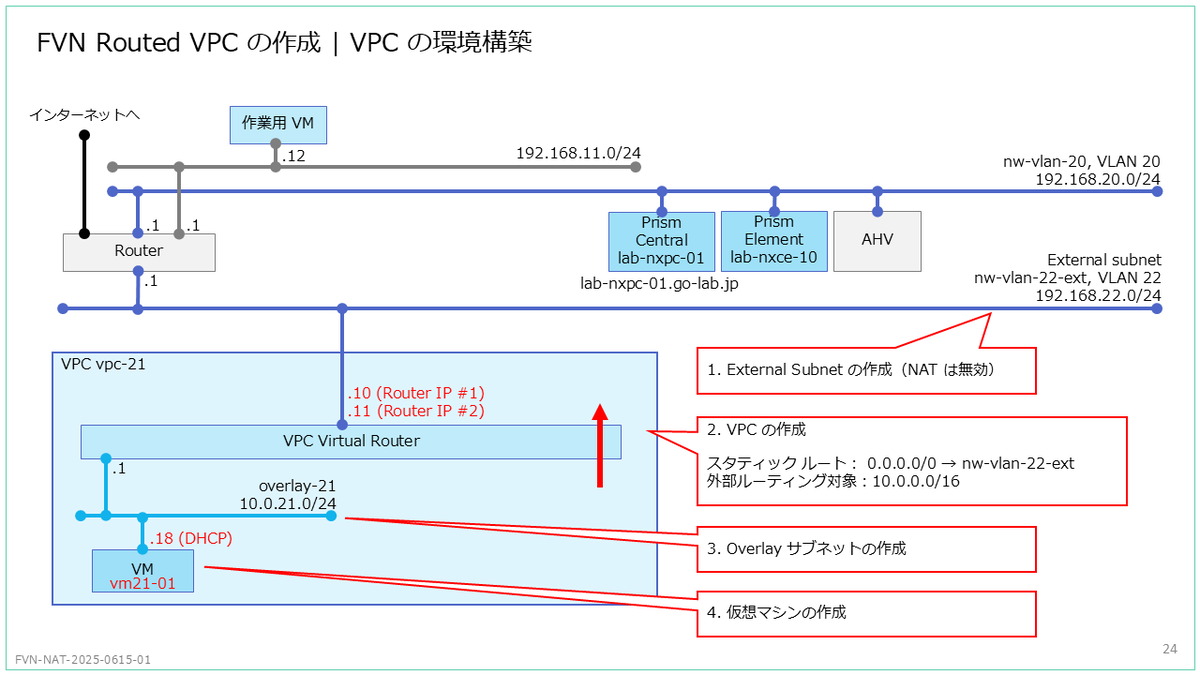

今回の環境

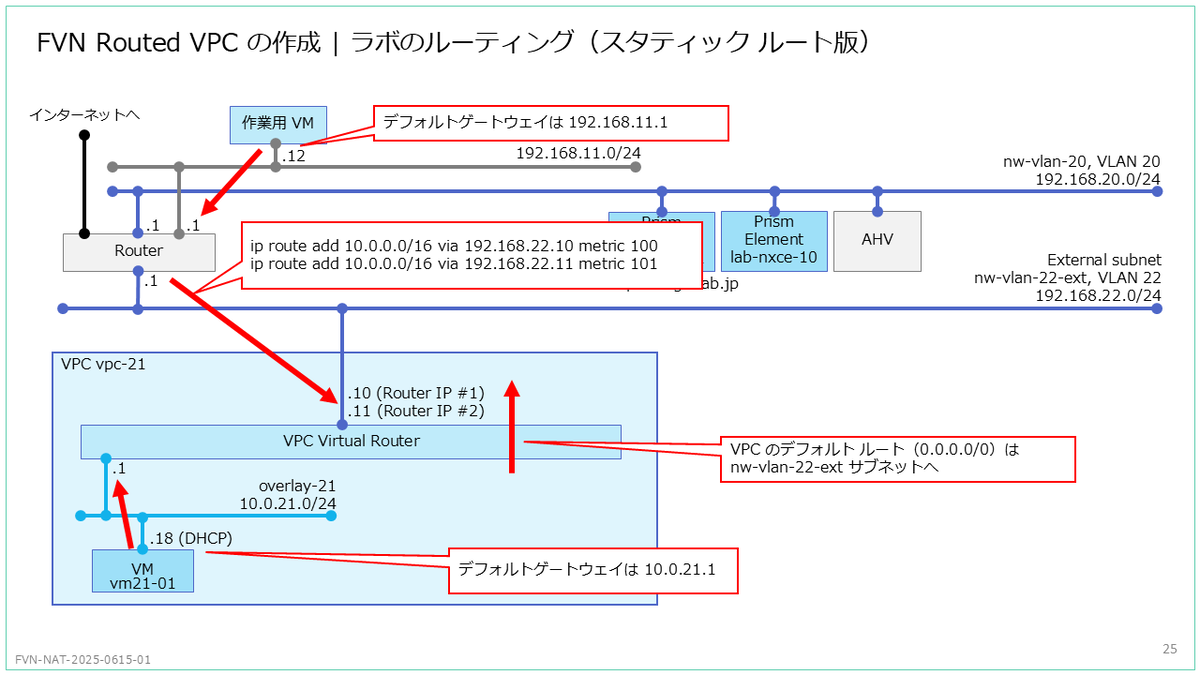

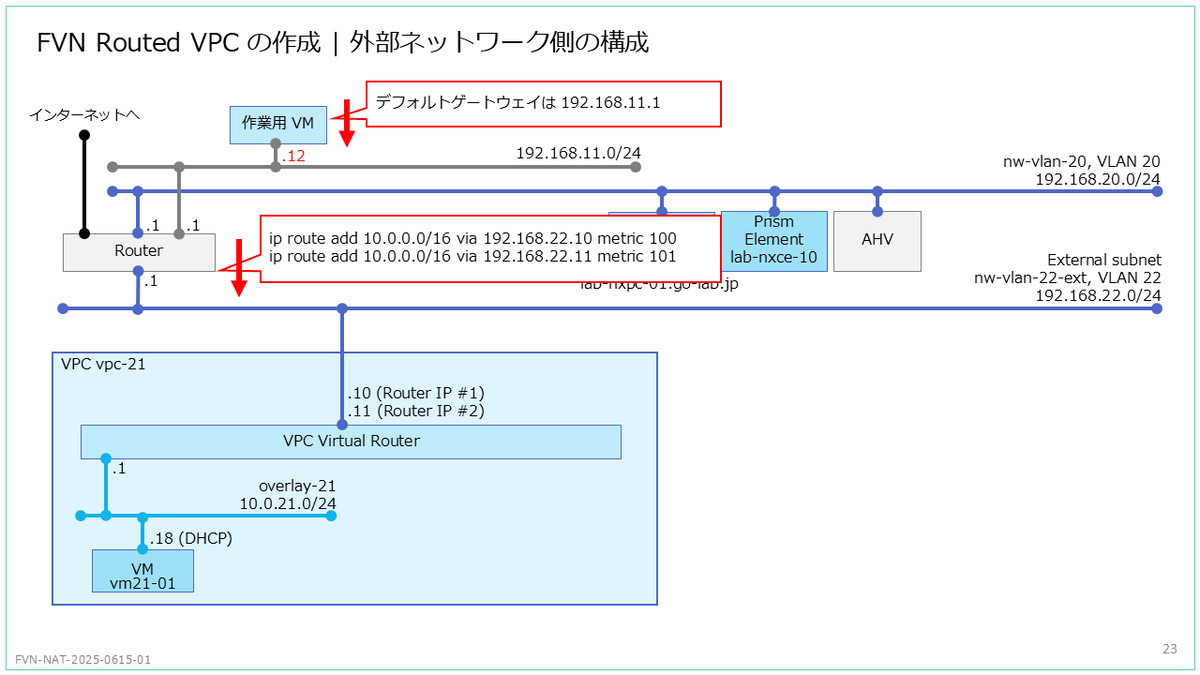

今回作成する VPC とルーティングするため、外部ネットワーク側では、VPC に向けてスタティック ルートを設定しておきます。今回はあえて BGP は利用していません。
- VPC 外部のマシン（作業用 VM）では、デフォルト ゲートウェイを外部ルータ（192.168.11.1）にしています。
- 外部ルータでは、VPC の Overlay サブネットへ宛（10.0.0.0/16）のルートを、Router IP（192.168.22.10-11 を設定予定）に設定しています。
そして、VPC が有効化してある Nutanix クラスタで、External Subnet の VLAN サブネット、VPC、Overlay サブネット、仮想マシンを作成します。
1. External Subnet の作成

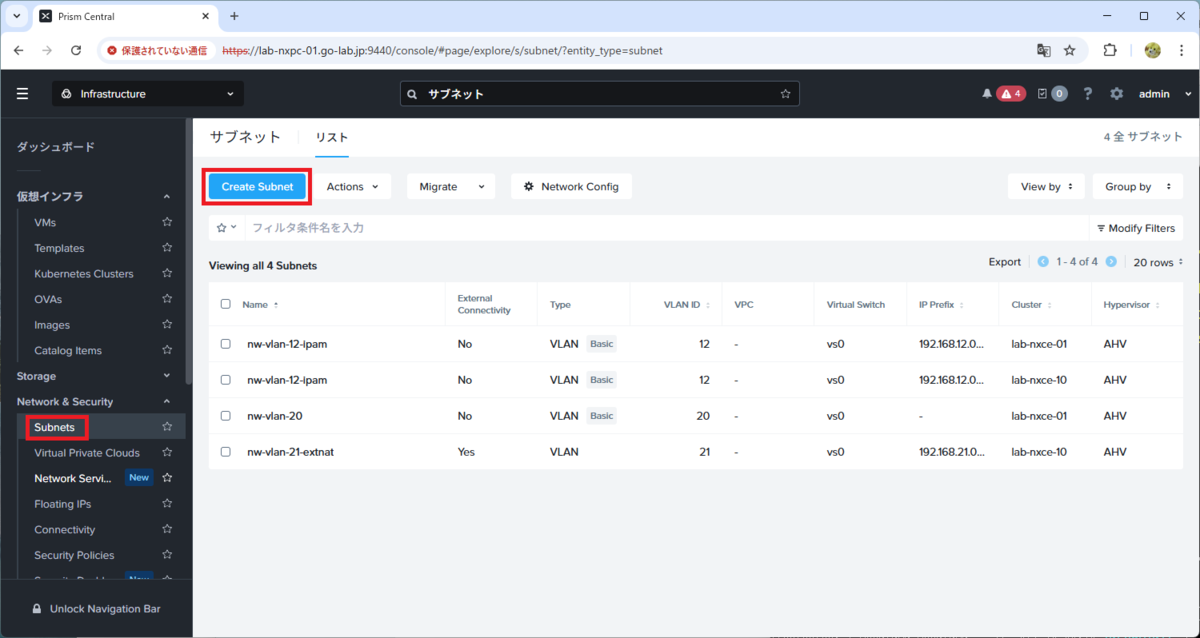

Prism Central で「Infrastructure」→「Network & Security」→「Subnets」を開き、「Create Subnet」をクリックします。

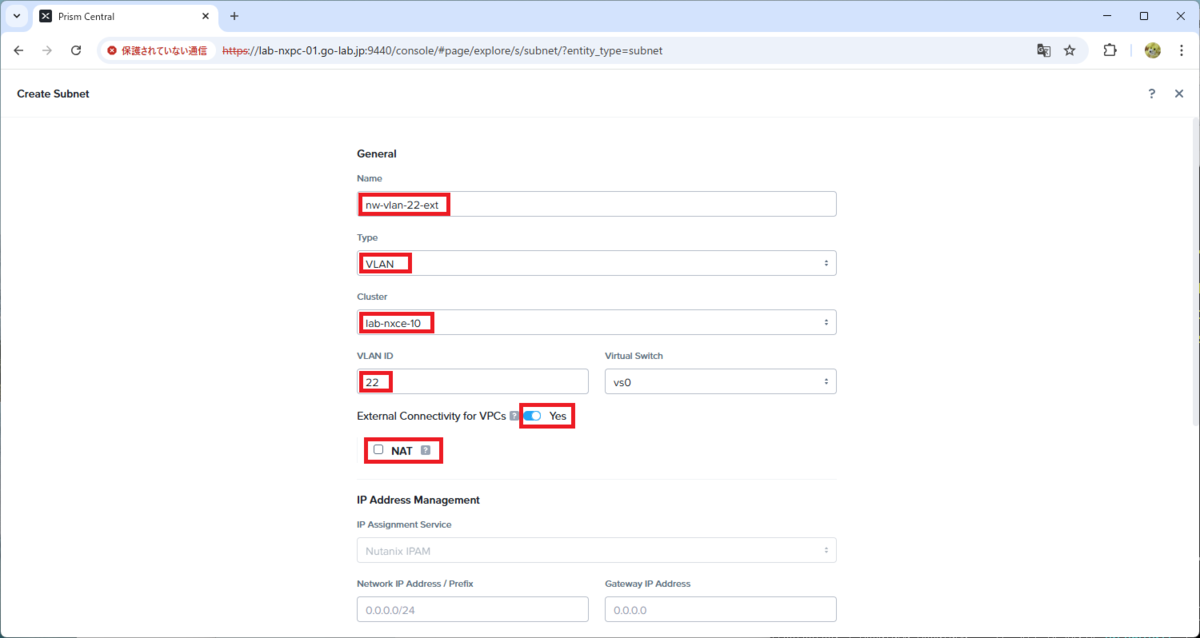

サブネットのパラメーターを入力して、画面をスクロールします。
- Name：nw-vlan-22-ext
- Type：VLAN
- Cluster：lab-nxce-10
- VLAN ID：22
- Virtual Switch：vs0
- External Connectivity for VPCs：Yes
- NAT：OFF

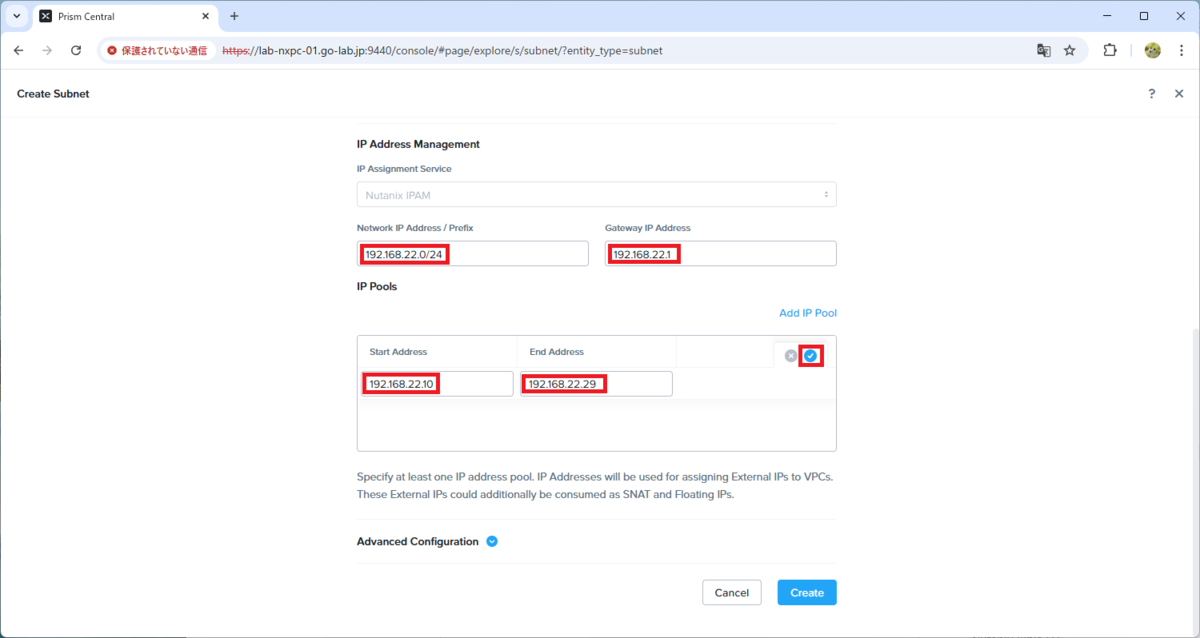

IP Address Management のパラメータを入力します。
- Network IP Address / Prefix：192.168.22.0/24
- Gateway IP Address：192.168.22.1
- IP Pools
- Start Address：192.168.22.10
- End Address：192.168.22.29

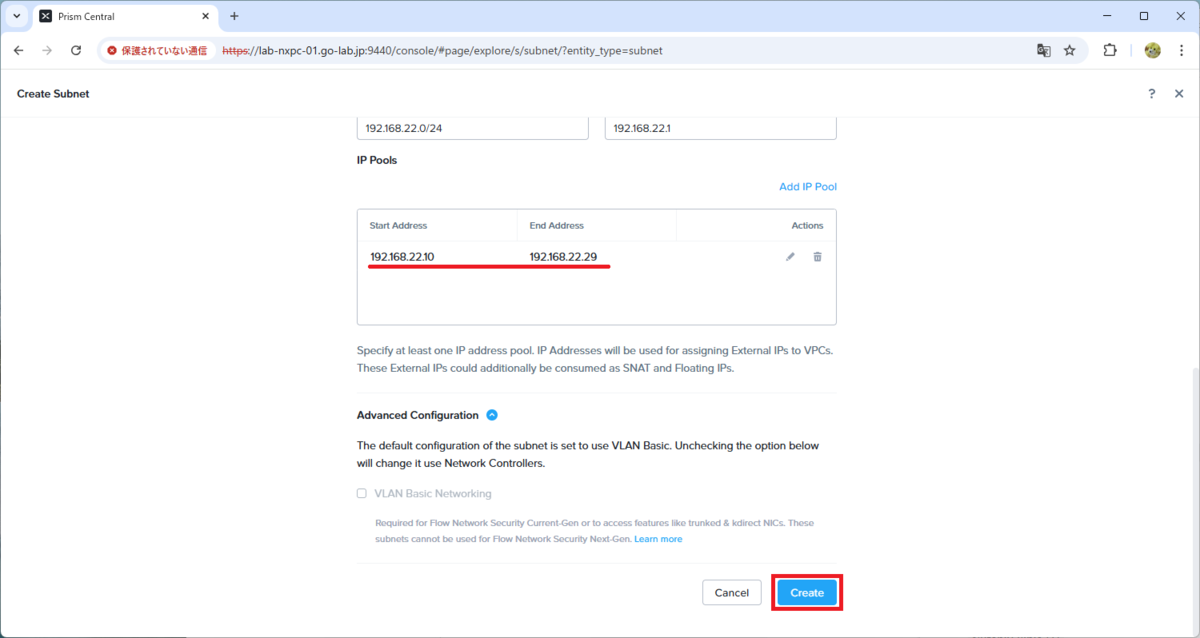

IP Pools のアドレスを入力したら、「✓」マークをクリックします。

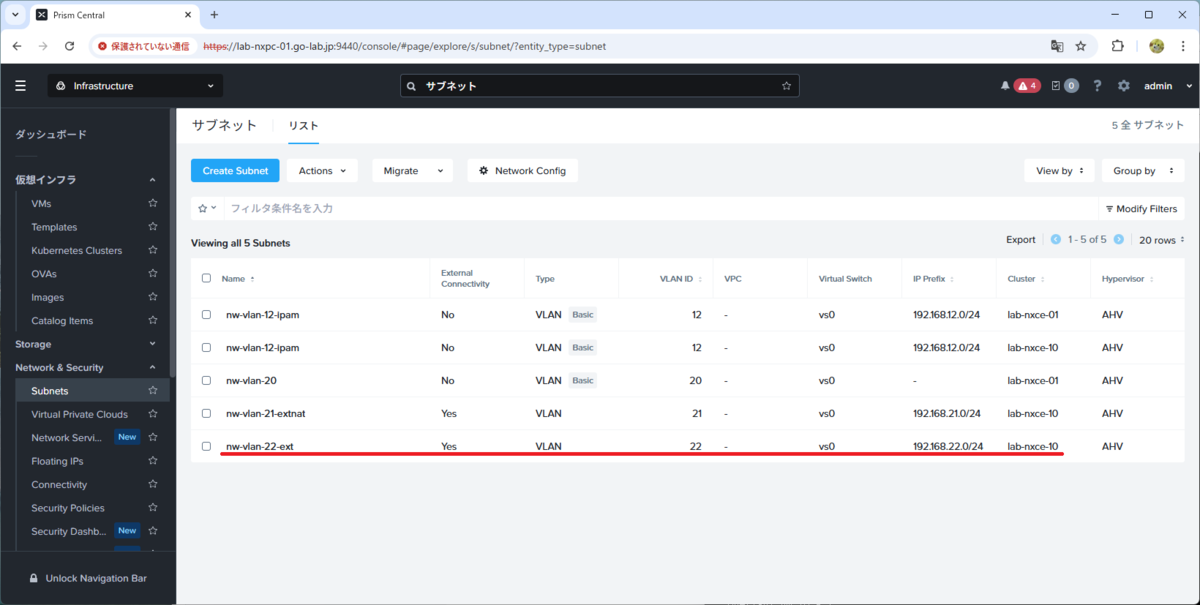

IP Pool の範囲が保存されたことを確認して、「Create」をクリックします。
これで、External Subnet の VLAN サブネットが作成されました。
2. VPC の作成

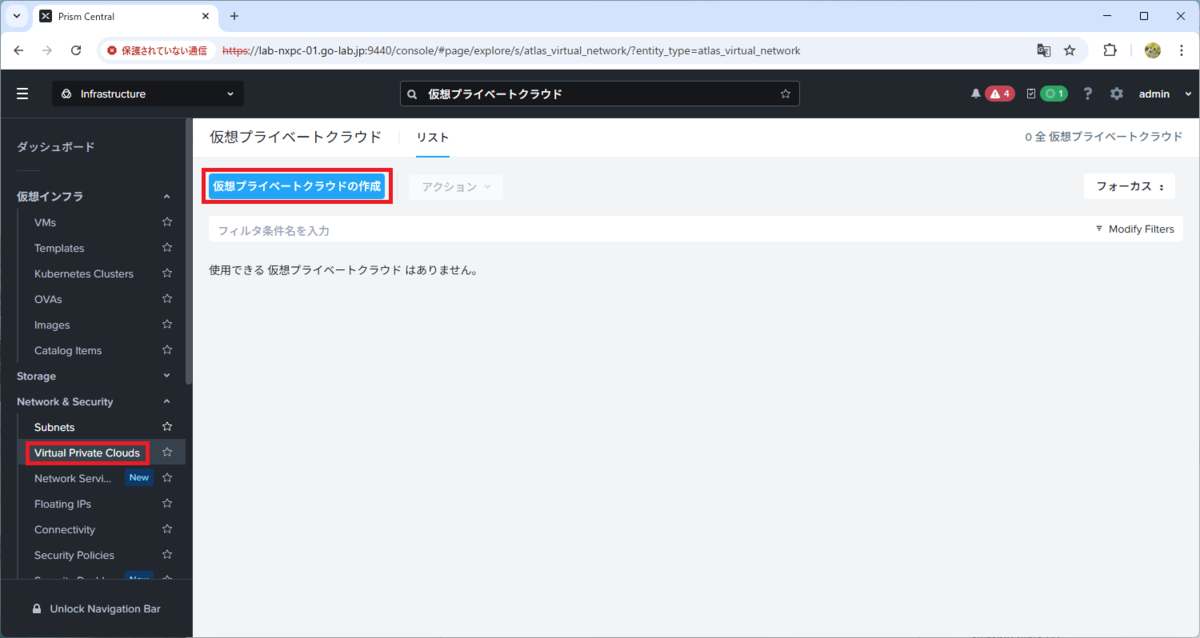

Prism Central の「Infrastructure」→「Network & Security」→「Virtual Private Clouds」を開き、「仮想プライベート クラウドの作成」をクリックします。

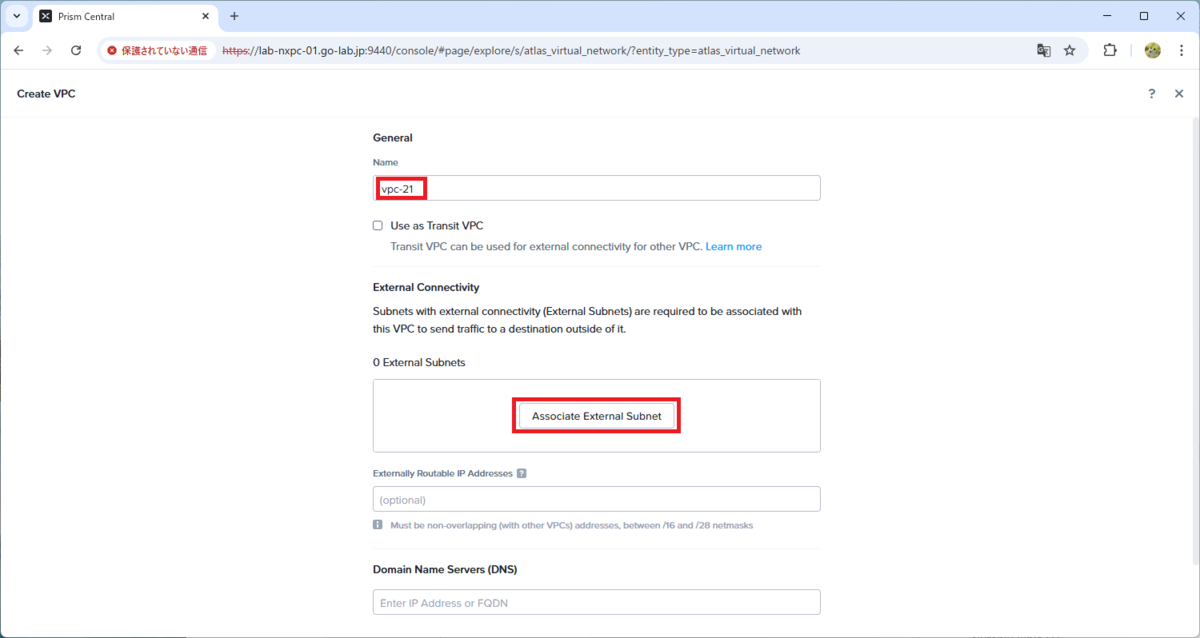

VPC の名前を入力して「Associate External Subnet」をクリックします。
- Name：vpc-21

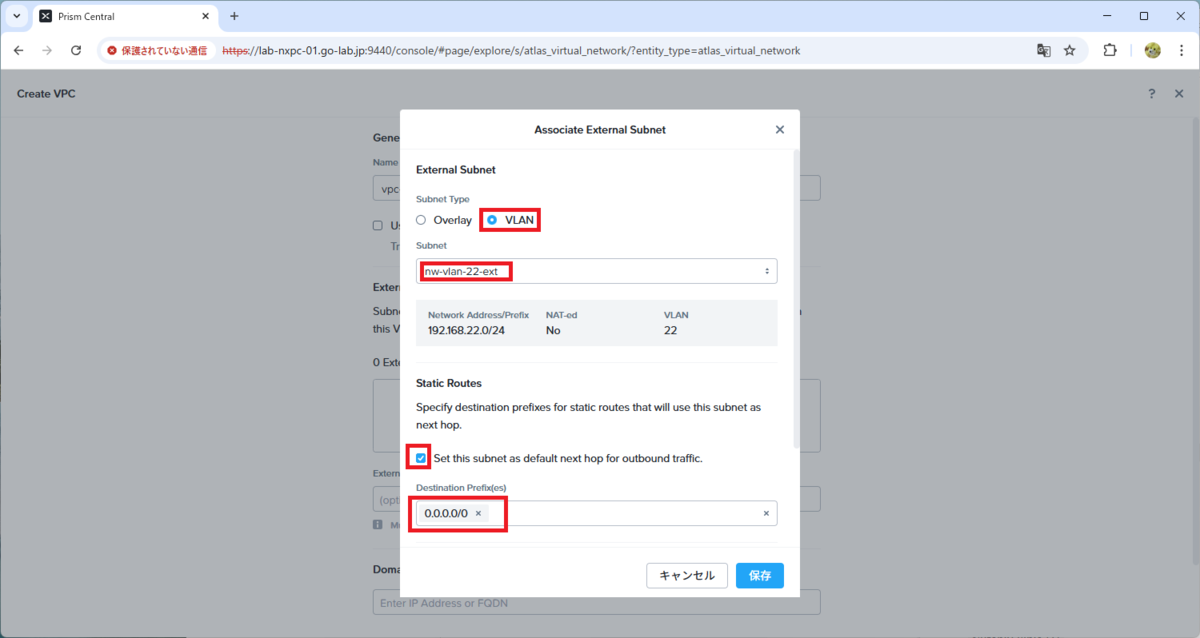

External Subnet の情報を入力します。
- Subnet Type：VLAN
- Subnet：nw-vlan-22-ext
- Set this subnet as default next hop for outbound traffic.：チェック ON
- Destination Profix(es)：0.0.0.0/0（自動入力される）

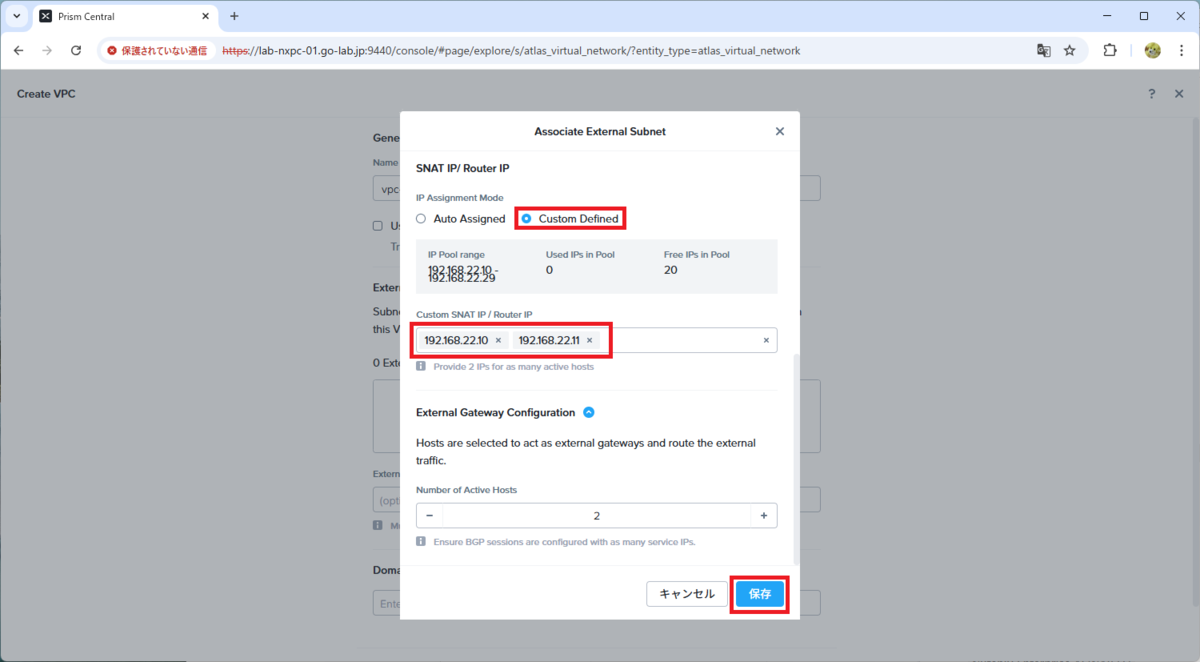

Router IP アドレスを入力します。今回は、ラボ環境をわかりやすくするため静的に IP アドレスを指定しています。
- IP Assignment Mode：Custom Defined
- Custom SNAT IP / Router IP：192.168.22.10, 192.168.22.11
「External Gateway Configuration」は、デフォルトのまま「保存」をクリックします。
- Number of Active Hosts：2

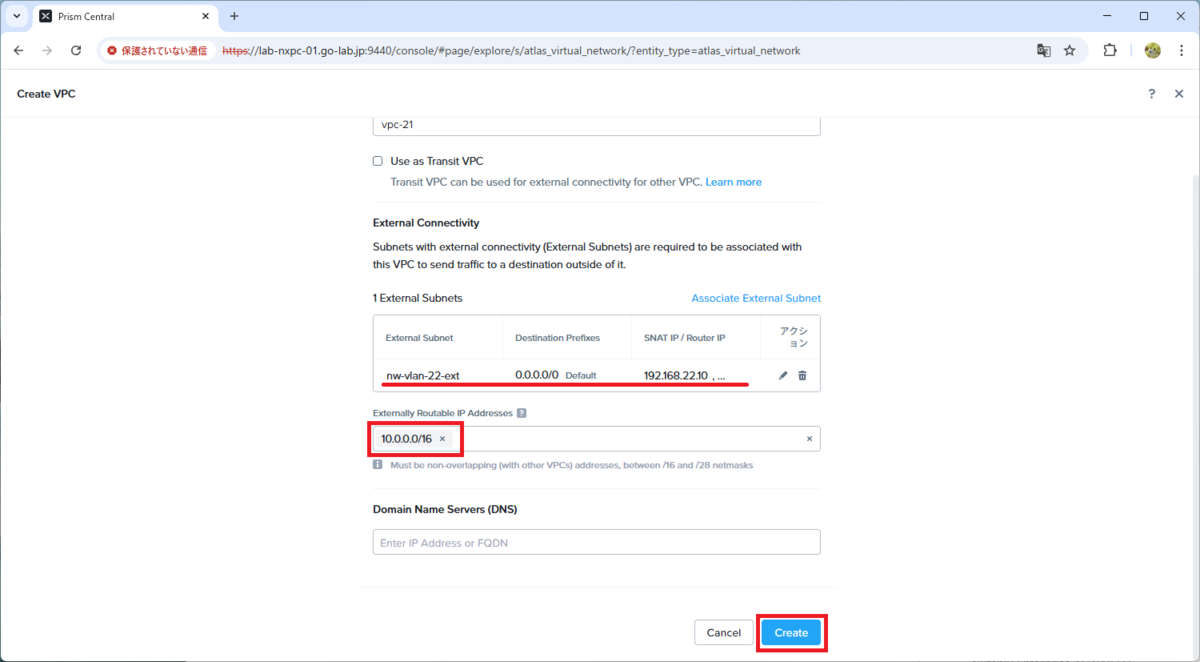

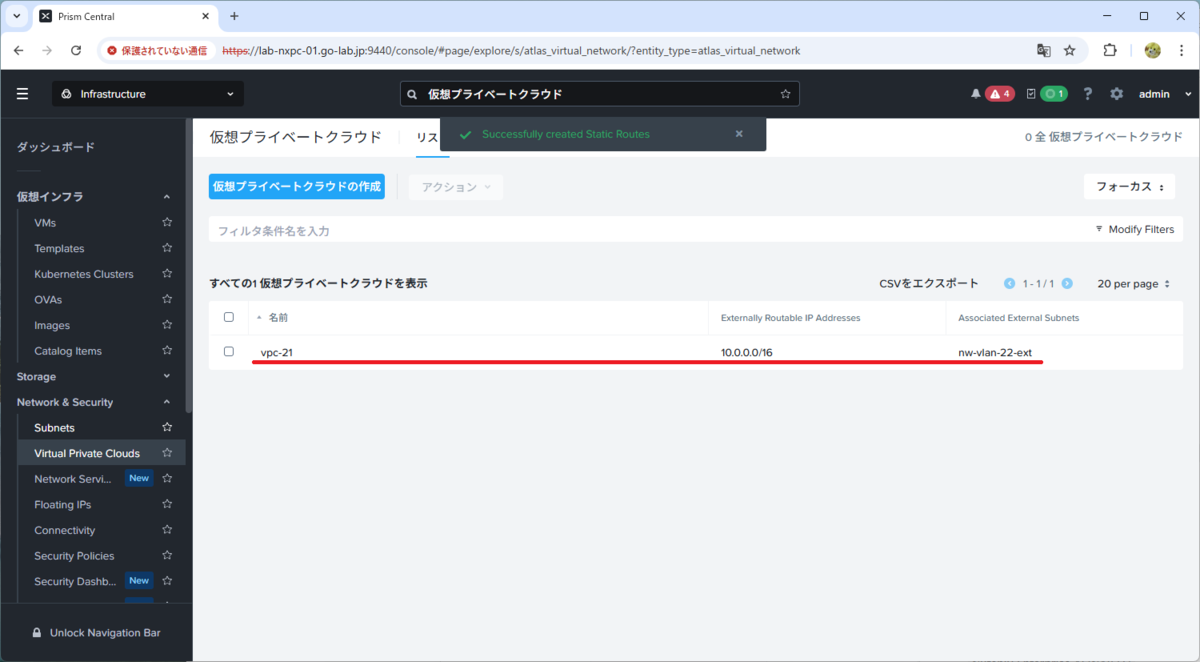

External Subnet が割り当てられたことを確認し、外部にルーティングするネットワーク アドレスを入力して、「Create」をクリックします。
- Externally Routable IP Addresses：10.0.0.0/16
これで VPC が作成されました。
3. Overlay サブネットの作成
Overlay サブネットは、以前の投稿 と同様の手順で作成します。

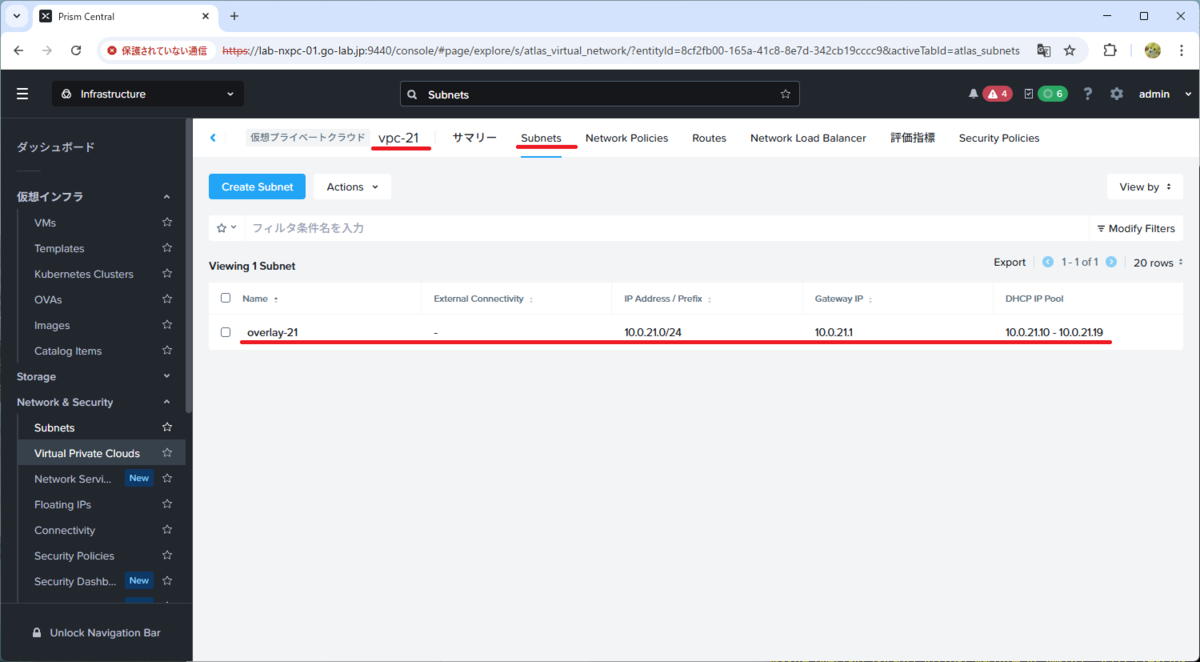

今回のパラメータです。
- Name：overlay-21
- Type：Overlay
- VPC：vpc-21
- IP Assignment Service：Nutanix IPAM
- Network IP Address / Prefix：10.0.21.0/24
- Gateway IP Address：10.0.21.1
- Start Address：10.0.21.10
- End Address：10.0.21.19
- Domain Name Servers：192.168.1.101,192.168.1.102

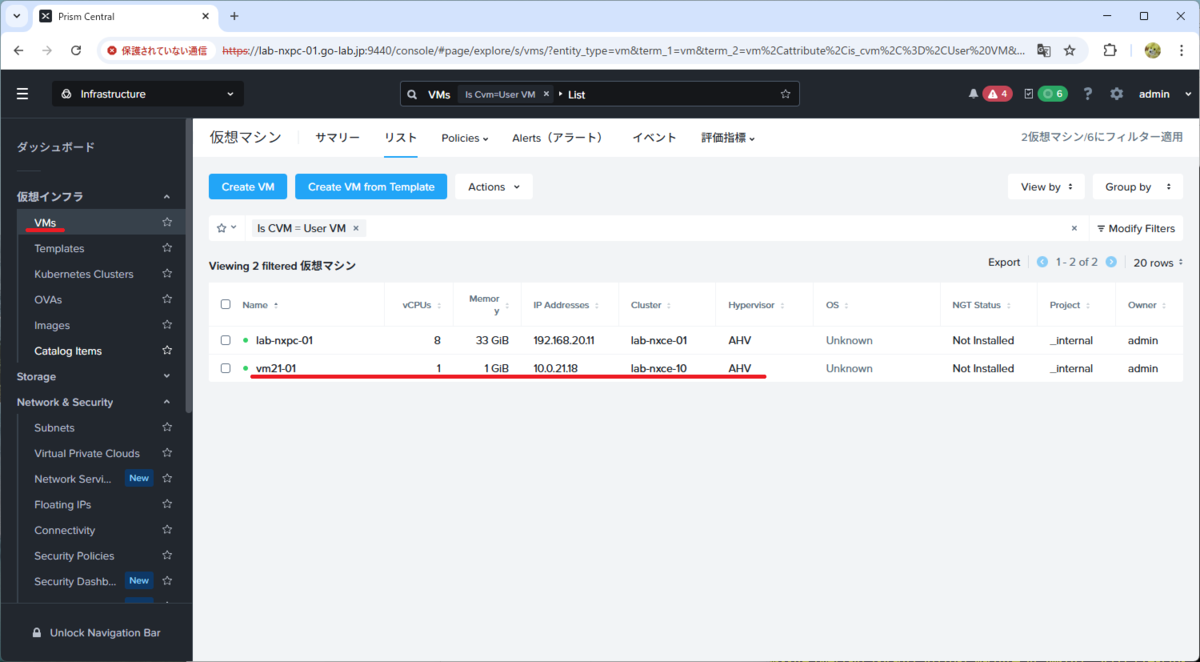

4. 仮想マシンの作成
仮想マシンも、以前の投稿 と同様の手順で作成します。
今回のパラメータです。
- 仮想マシン：vm21-01
- 接続サブネット：overlay-21
- Assignment Type：Assign with DHCP
- IP Address： 空欄のまま（Nutanix IPAM での DHCP 設定で 10.0.21.18）
5. 通信確認
この VPC はルーティングによって（SNAT や Floating IP アドレスなしで）、外部のネットワークと通信できます。VPC 外部の仮想マシン（192.168.11.12）と、VPC 内部の Overlay サブネットにある仮想マシンとで、 Ping での通信確認を実施してみます。
Overlay サブネットの仮想マシン → VPC 外部の仮想マシン

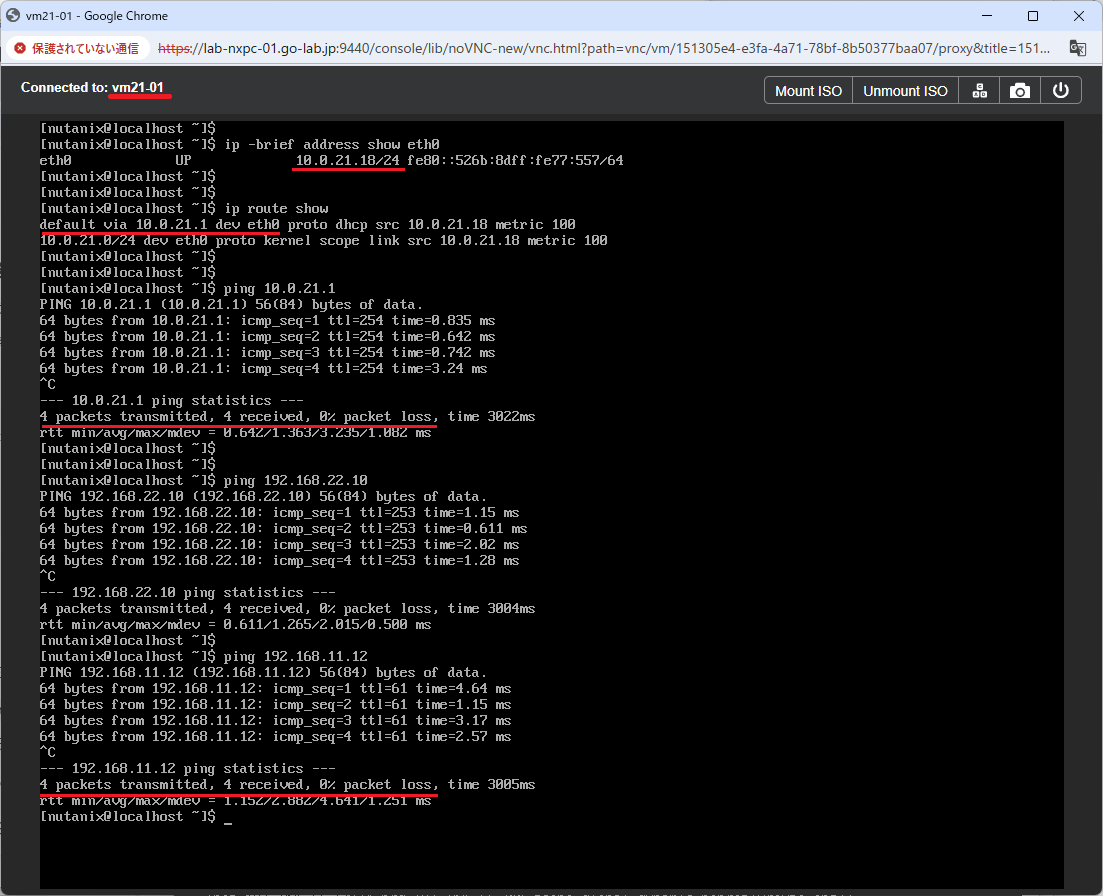

Overlay サブネットの仮想マシン（vm21-01 / 10.0.21.18）から、Overlay サブネットのゲートウェイ（10.0.21.1）や、外部マシン（192.168.11.12）への通信が成功しています。
VPC 外部の仮想マシン → Overlay サブネットの仮想マシン

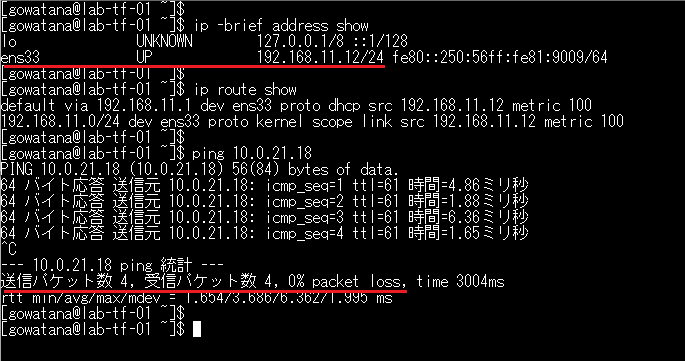

VPC 外部のマシン（192.168.11.12）から、Overlay サブネットの仮想マシン（vm21-01 / 10.0.21.18）への通信が成功しています。
