Flow Virtual Networking（FVN）で、VPC に Overlay サブネットと仮想マシンを追加してみます。
今回の内容です。
今回の環境
VPC、Overlay サブネット、仮想マシンを、下記のように作成してあります。

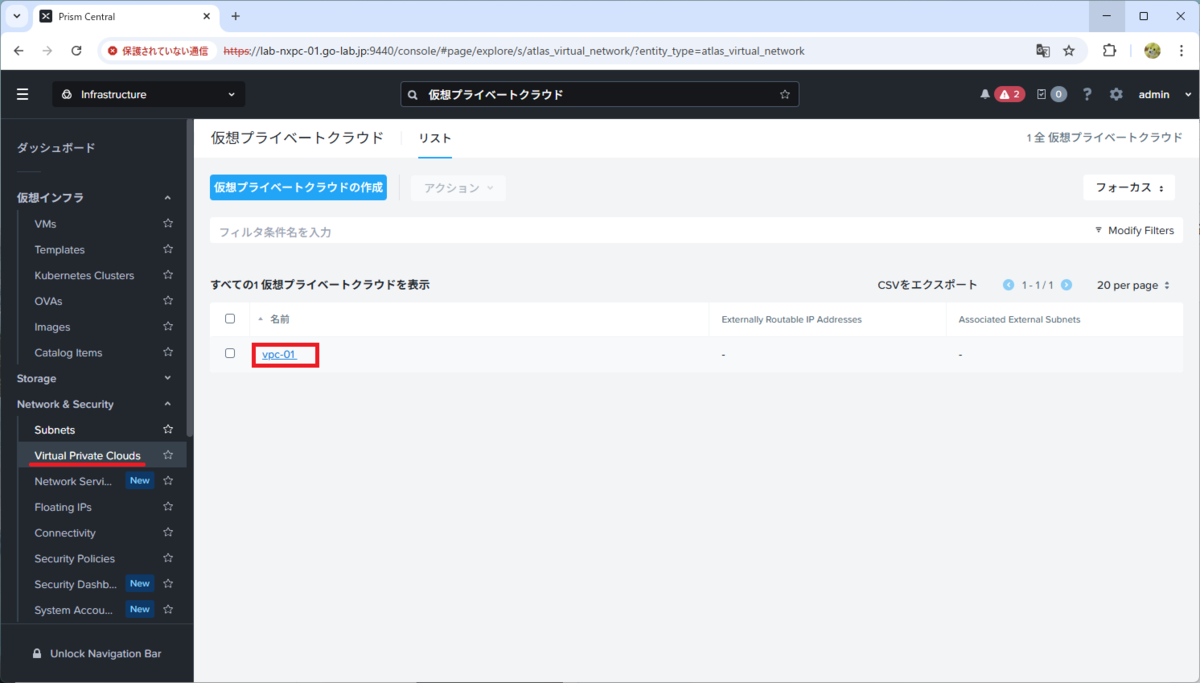

VPC「vpc-01」が作成されているので、名前（vpc-01）をクリックして開きます。
vpc-01 には、Overlay サブネット「overlay-01」を作成してあります。

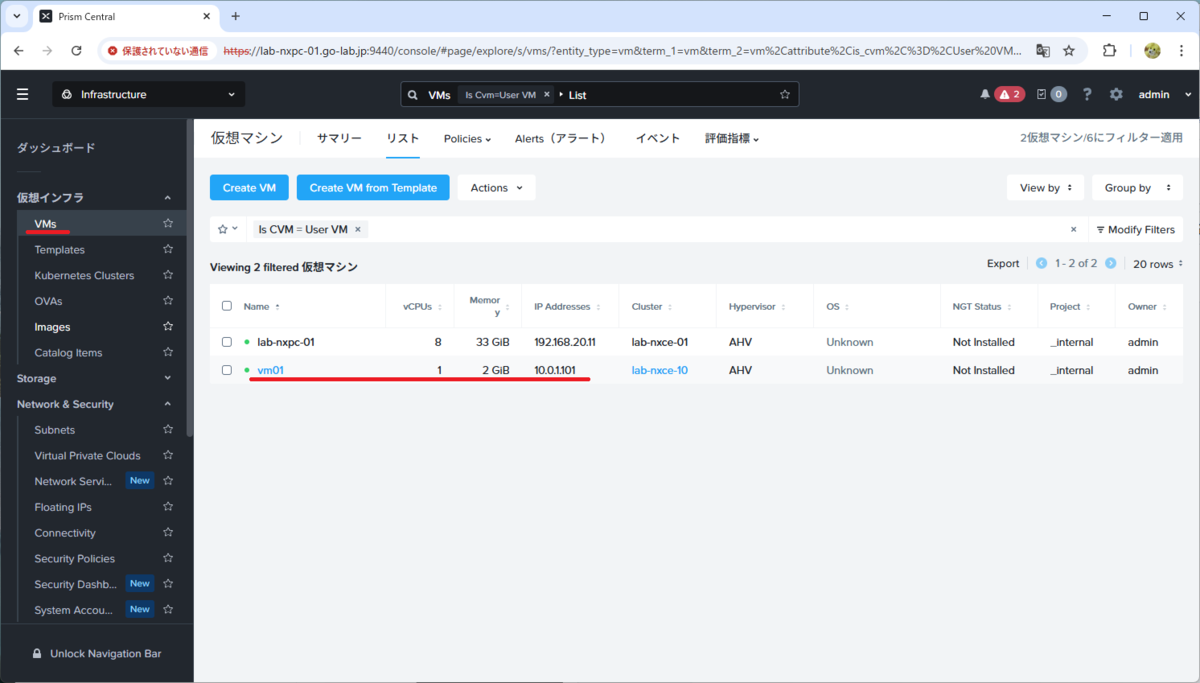

そして、このサブネットに接続された仮想マシンを作成してあります。
- 仮想マシン：vm01
- IP アドレス：10.0.1.101

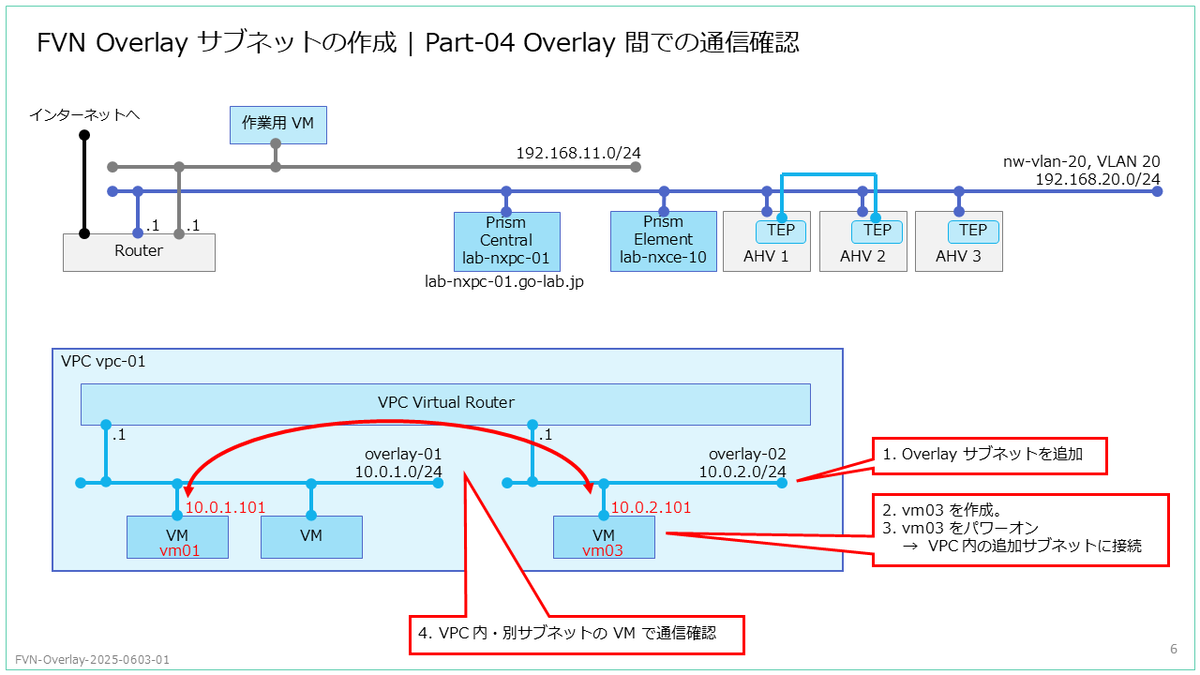

今回は、さらに Overlay サブネットと仮想マシンを追加して、サブネットをまたいで通信できることを確認します。
1. Overlay サブネットの作成

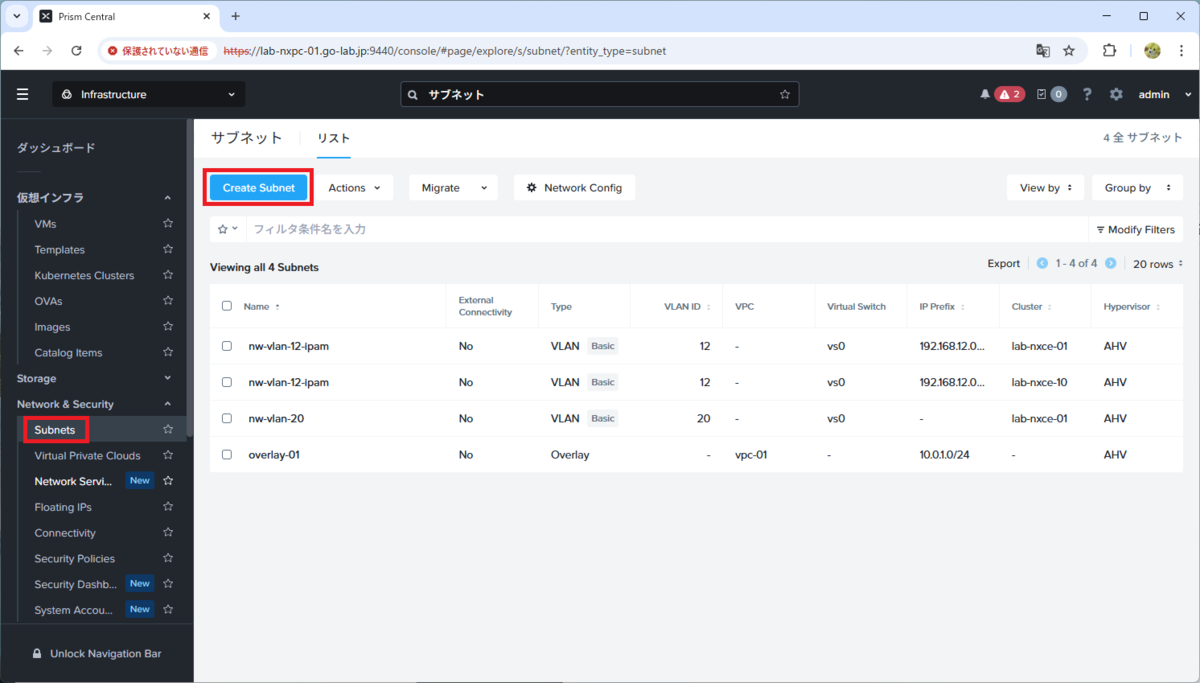

Prism Central で「Infrastructure」→「Network & Security」にある「Subnets」を開き、「Create Subnet」をクリックします。

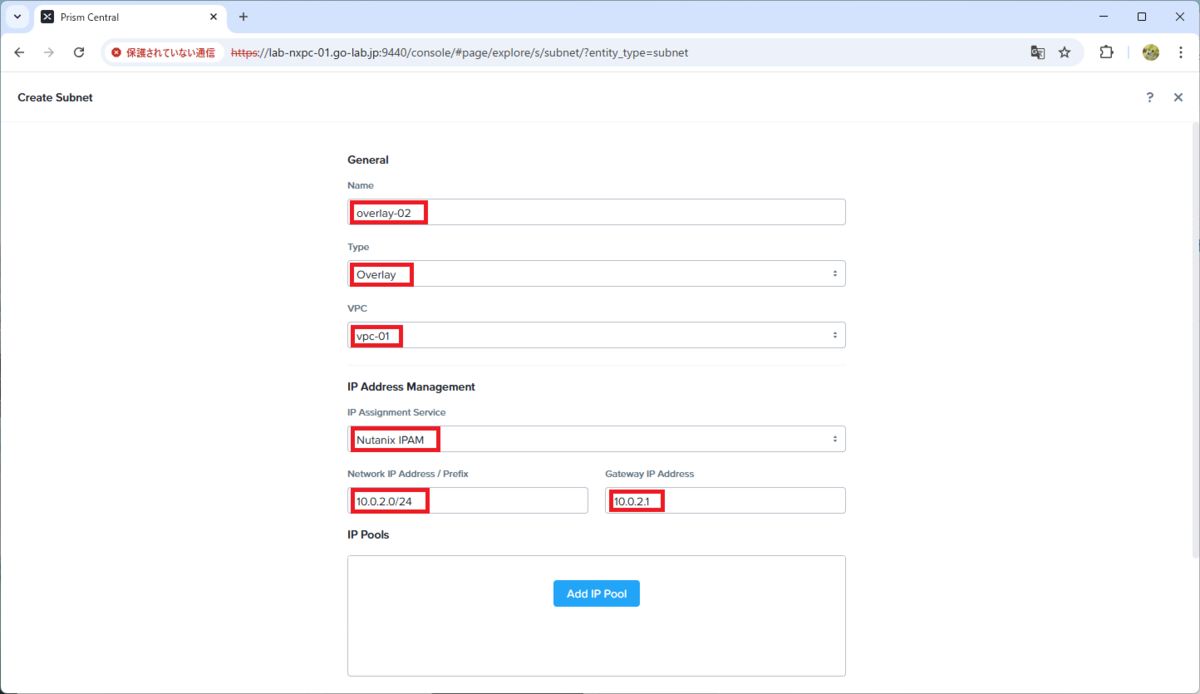

サブネットのパラメータを入力します。
- Name：overlay-02
- Type：Overlay
- VPC：vpc-01
- IP Assignment Service：Nutanix IPAM
- Network IP Address / Prefix：10.0.2.0/24
- Gateway IP Address：10.0.2.1

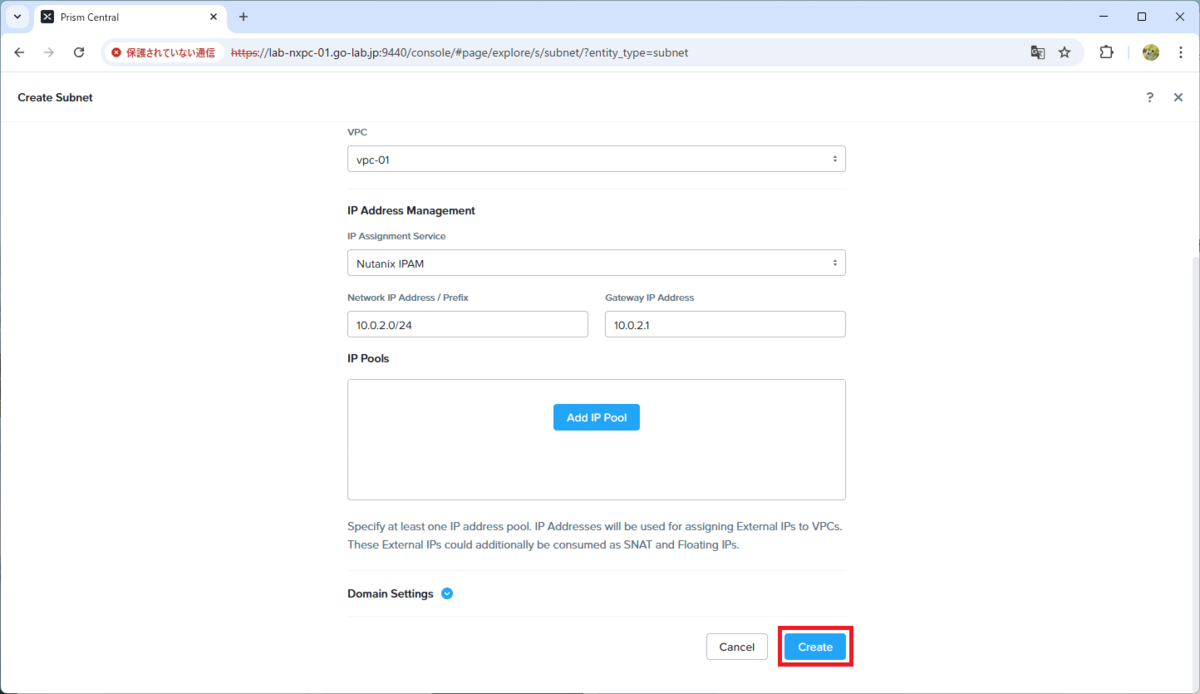

Domain Settings はデフォルトのまま、「Create」をクリックします。

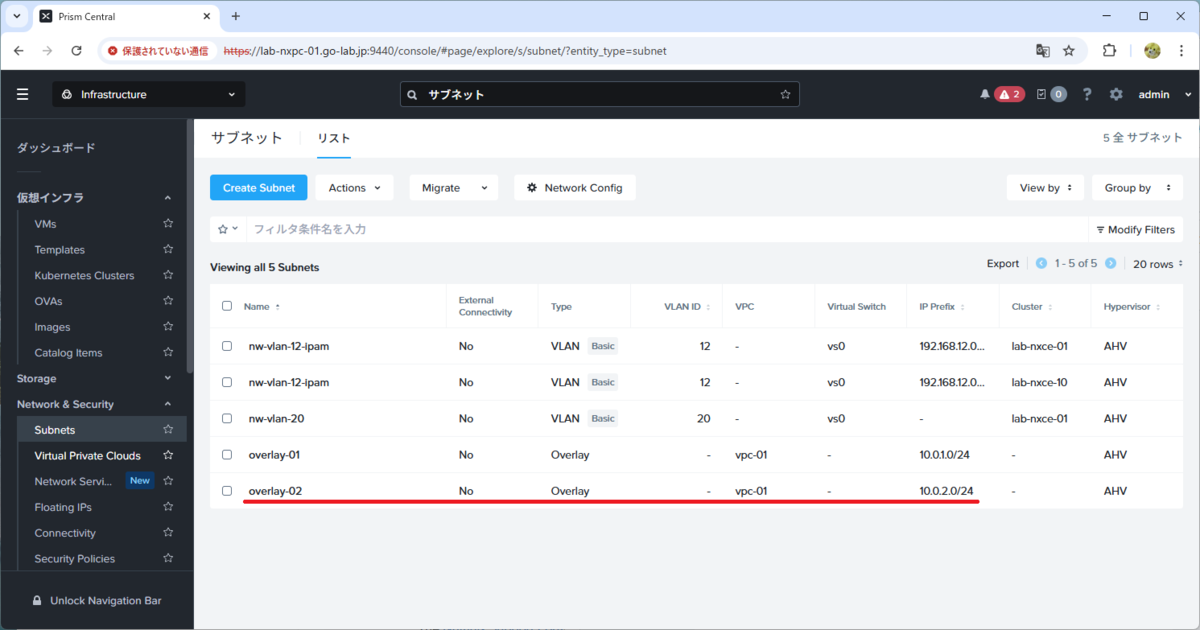

これで、2つめの Overlay サブネットが作成されました。

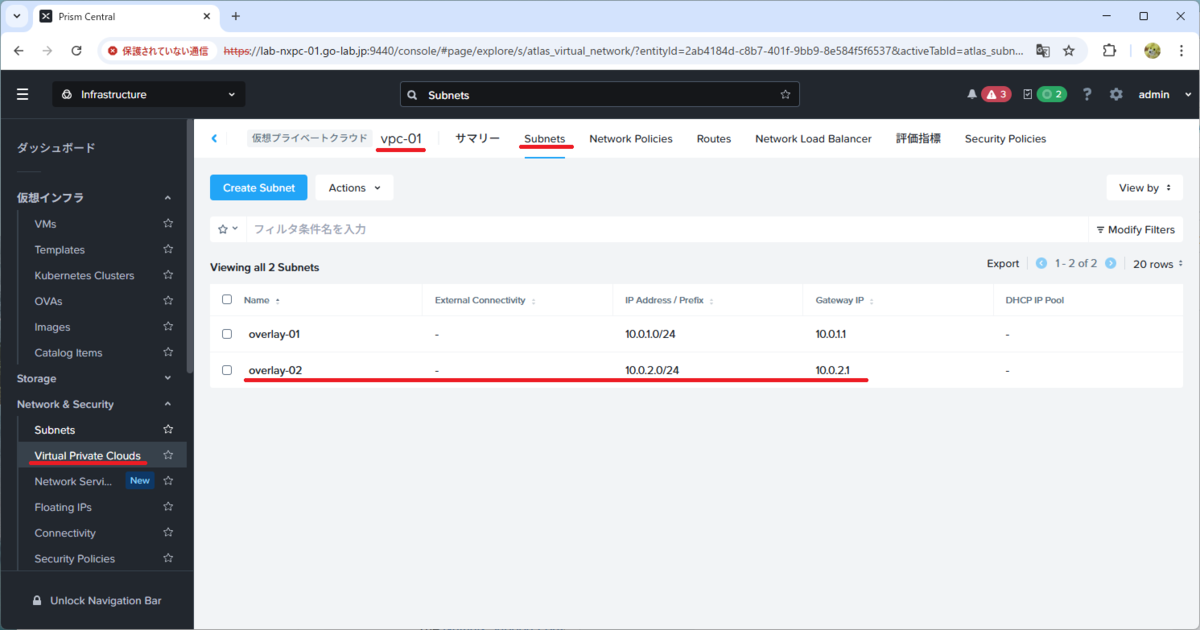

VPC（vpc-01）の画面でも、サブネットが追加されたことを確認できます。
2. 仮想マシンの作成

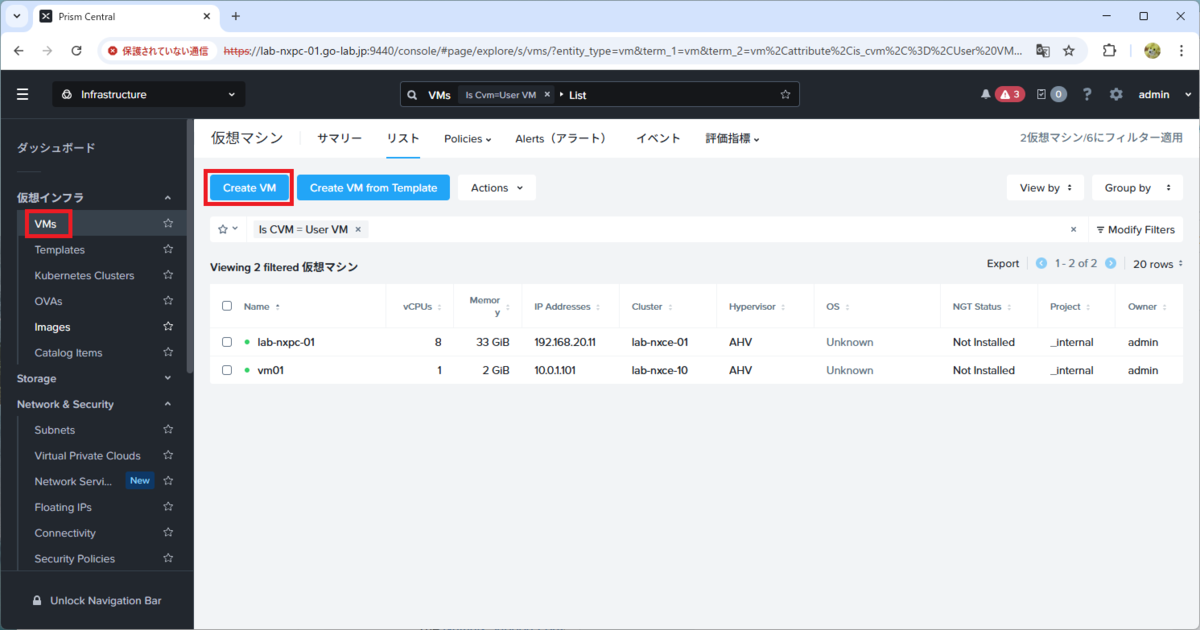

Prism Central で「Infrastructure」→「仮想インフラ」→「VMs」を開き、「Create VM」をクリックします。
「Configuration」画面で下記を入力して、「次へ」をクリックします。
- Name：vm03
- Cluster：lab-nxce-10
- CPUs：1 vCPU
- Cores Per CPU：1 Core
- Memory：1GiB（デフォルトは4GiB）

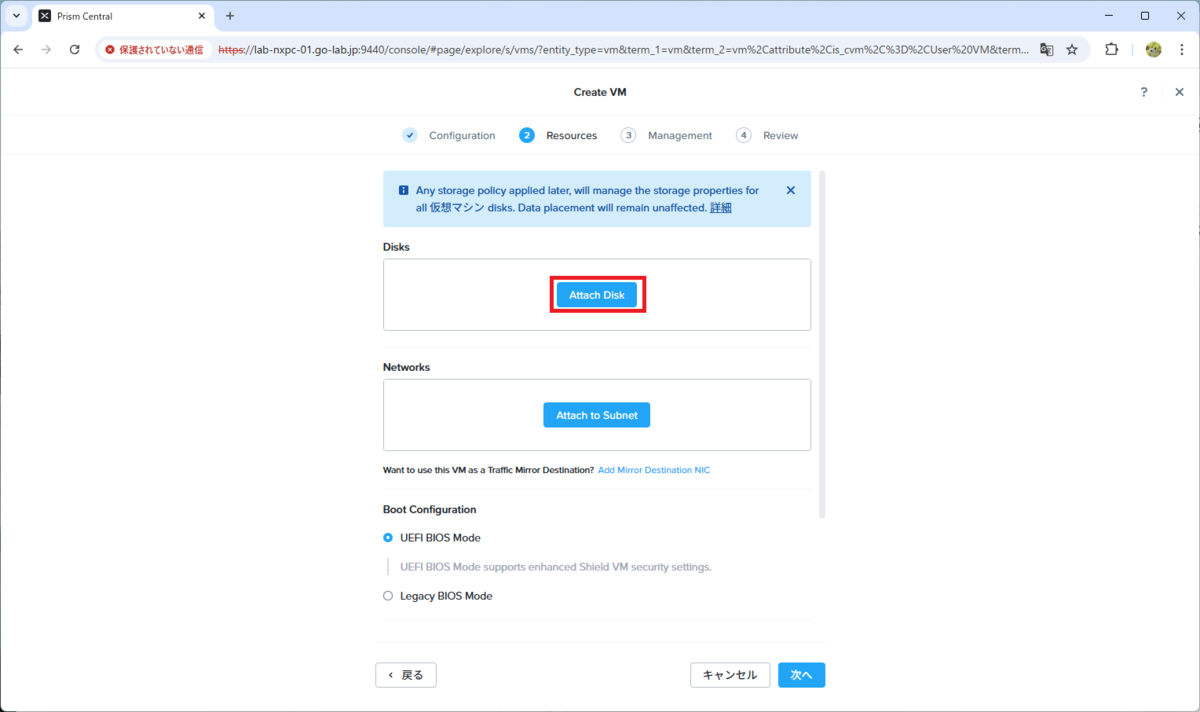

「Resources」画面で、「Attach Disk」をクリックします。

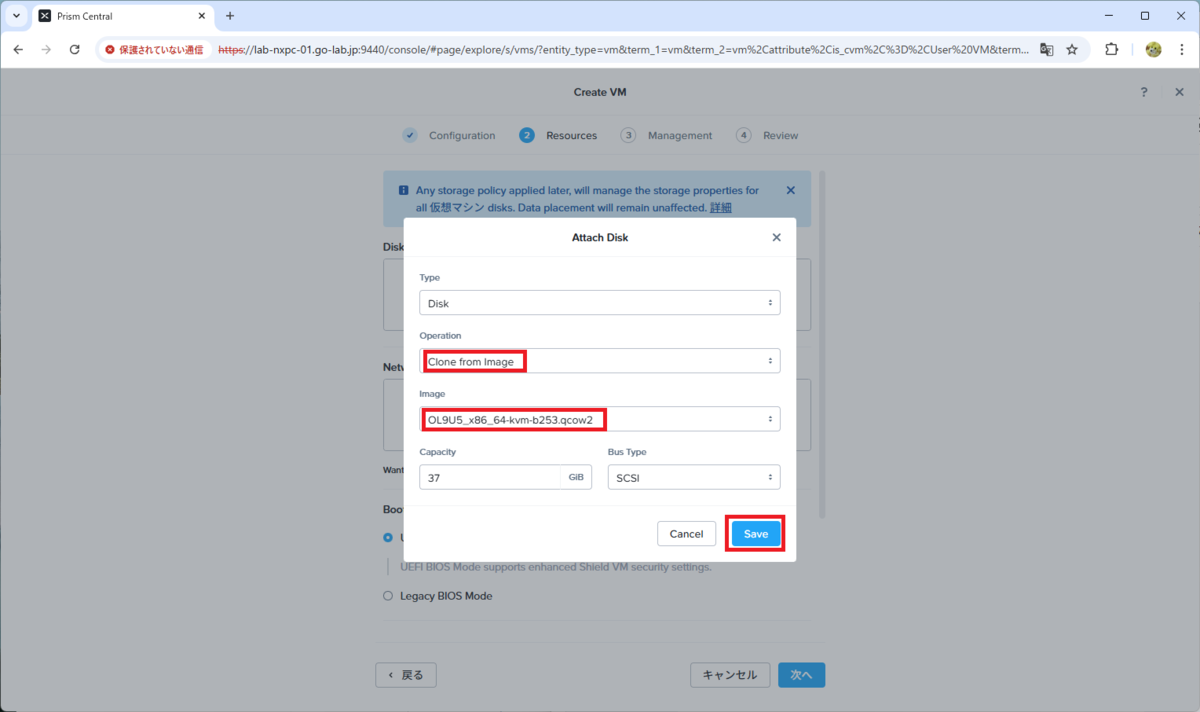

イメージ サービスに登録してあるディスク イメージを選択して、「Save」をクリックします。
- Operation：Clone from Image
- Image：OL9U5_x86_64-kvm-b253.qcow2

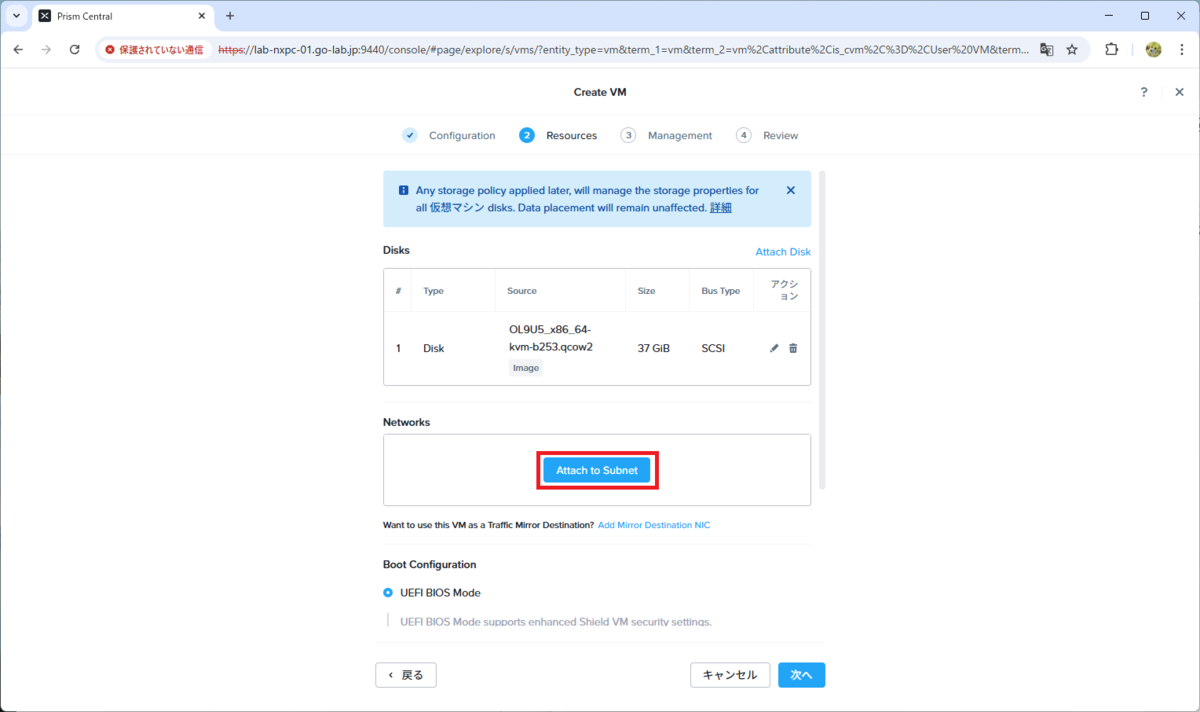

「Attach to Subnet」をクリックします。

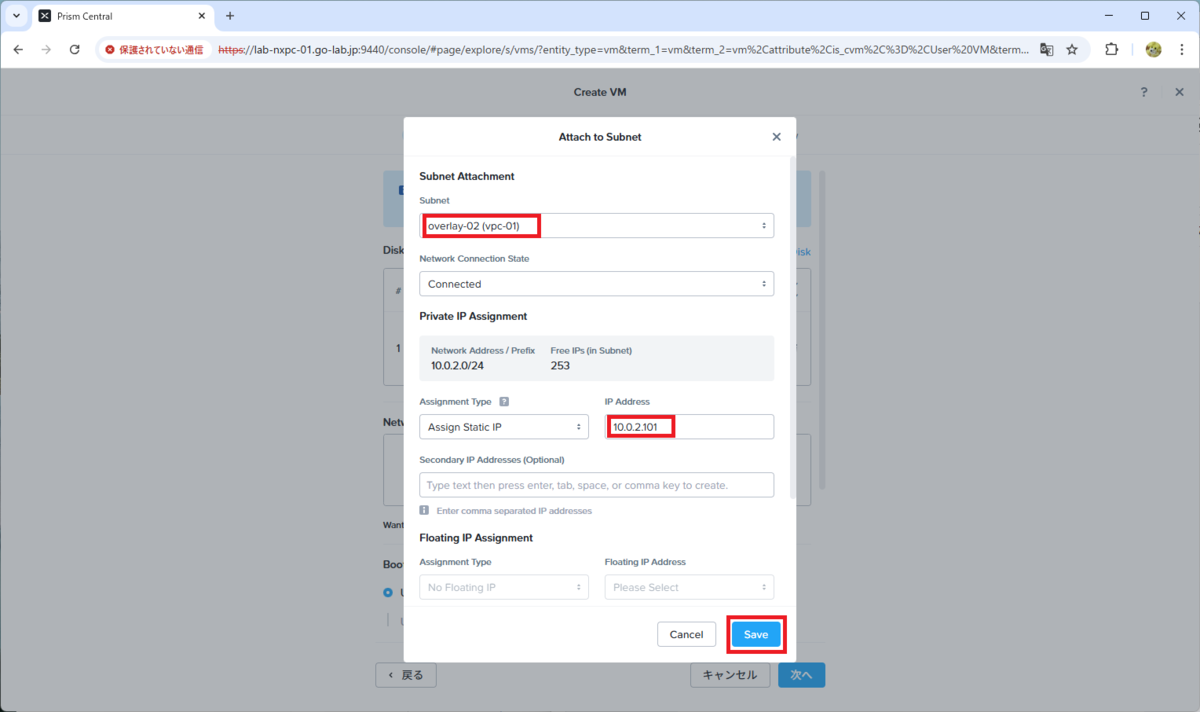

オーバーレイ サブネットと IP アドレスを入力して、「Save」をクリックします。
- Subnet：overlay-02 (vpc-01)
- Assigment Type：Assign Static IP
- IP Address：10.0.2.101

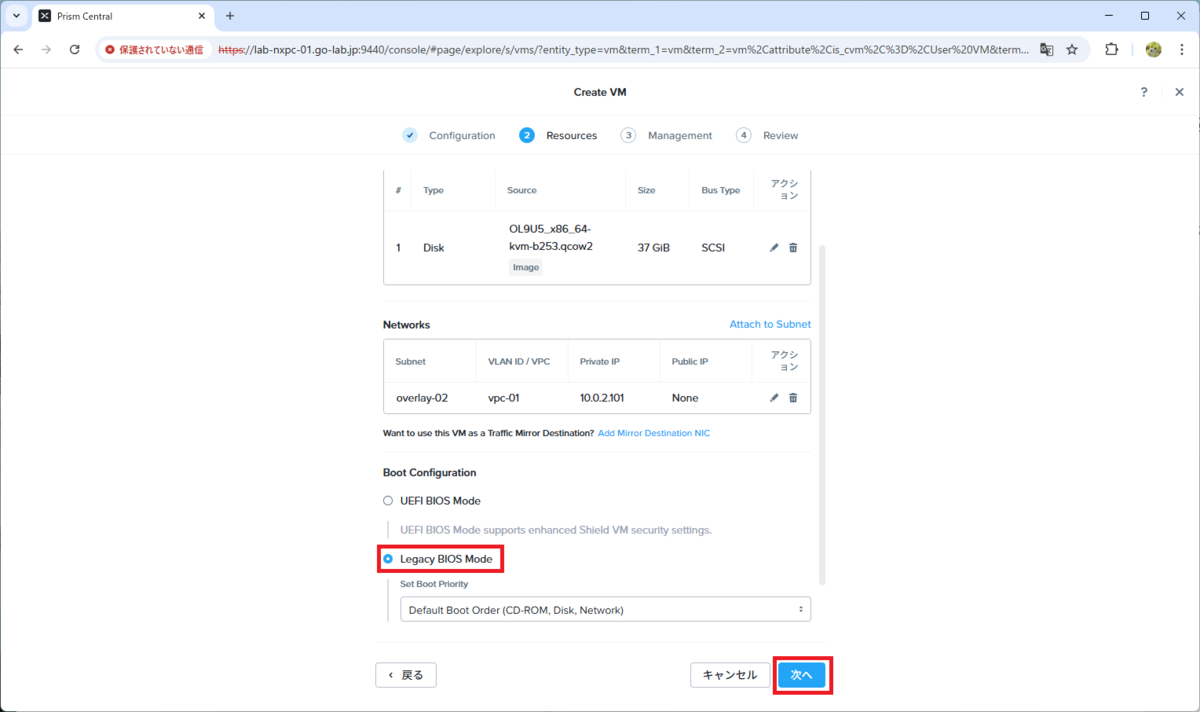

Boot Configuration を選択して、「次へ」をクリックします。
- Boot Configuration：Legacy BIOS Mode（確認画面が表示されるので「Confirm」をクリックします）
「Management」画面で Cloud-init スクリプトを入力します。
今回は、下記の Cloud-init スクリプトを用意してあります。
cloud-init_nutanix.yml
- L8：nutanix ユーザーを作成
- L11：パスワードなしでの sudo 実行を許可
- L15：nutanix ユーザーのパスワードを指定（nutanix/4u）
- L4：SSH でのパスワード ログインを許可（ただし、今回のネットワーク構成では外部からアクセスする経路はなし）

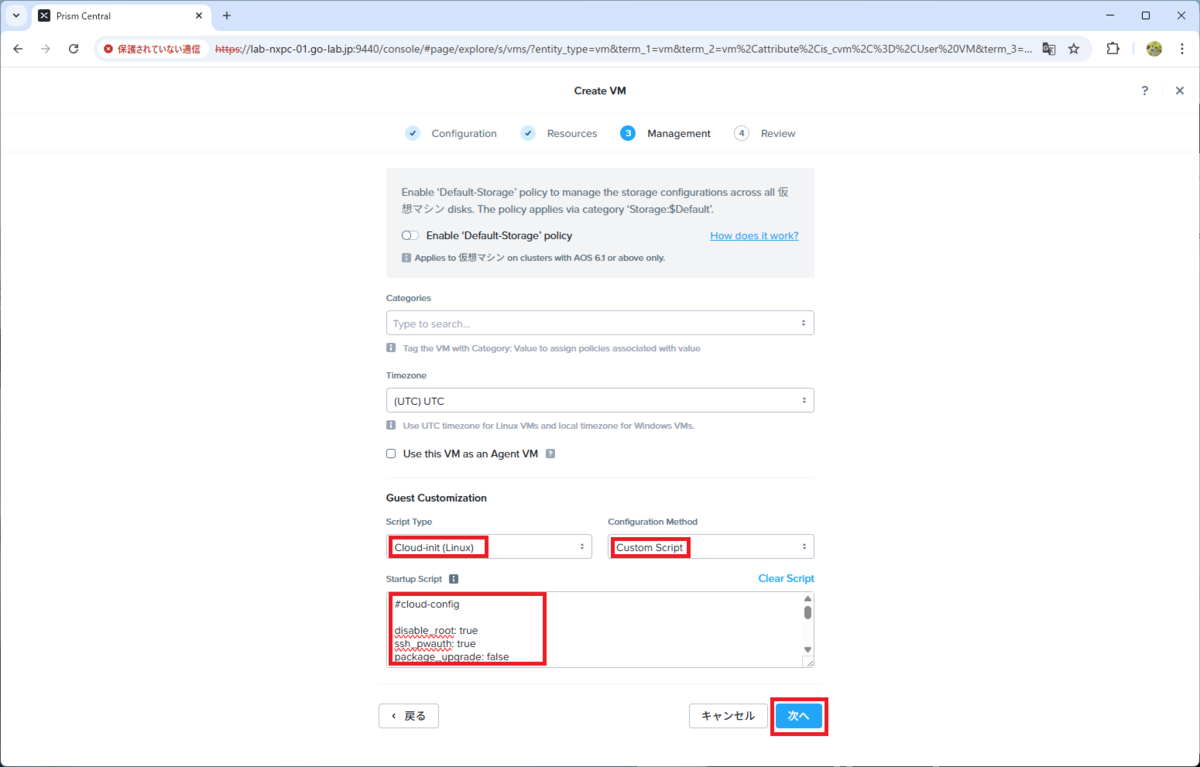

下記のようにパラメータを指定して、「次へ」をクリックします。
- Script Type：Cloud-init (Linux)
- Configuration Method：Custom Script
- Startup Script：cloud-init_nutanix.yml ファイルの内容を入力

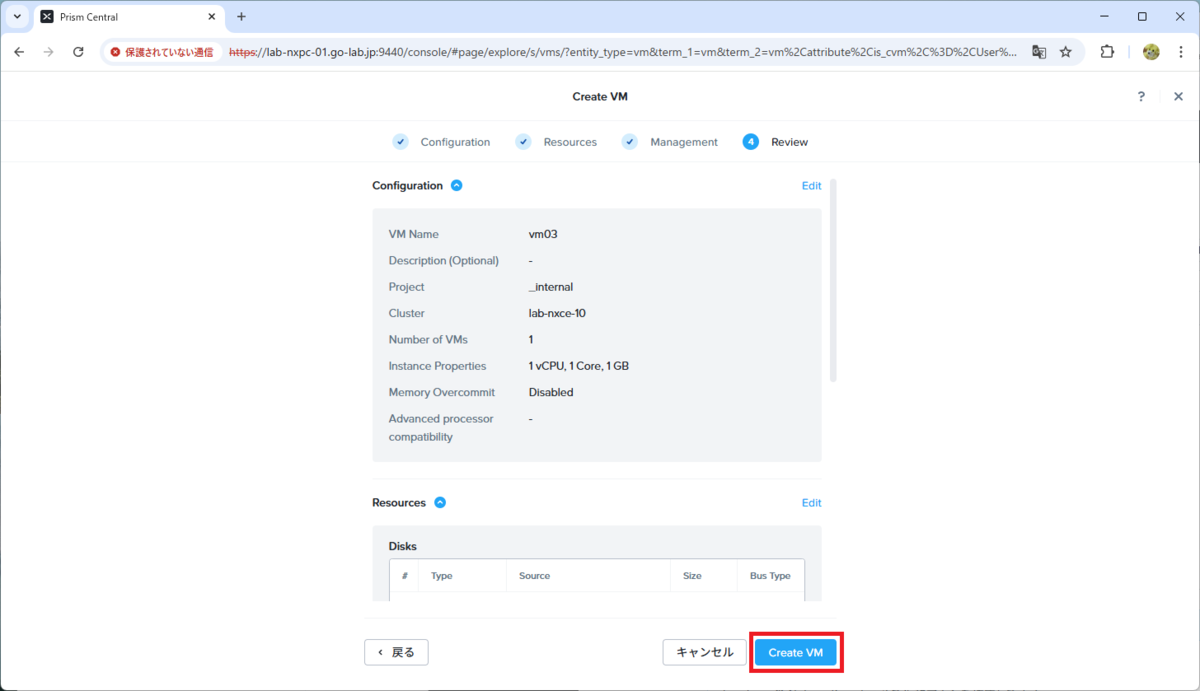

「Create VM」をクリックします。

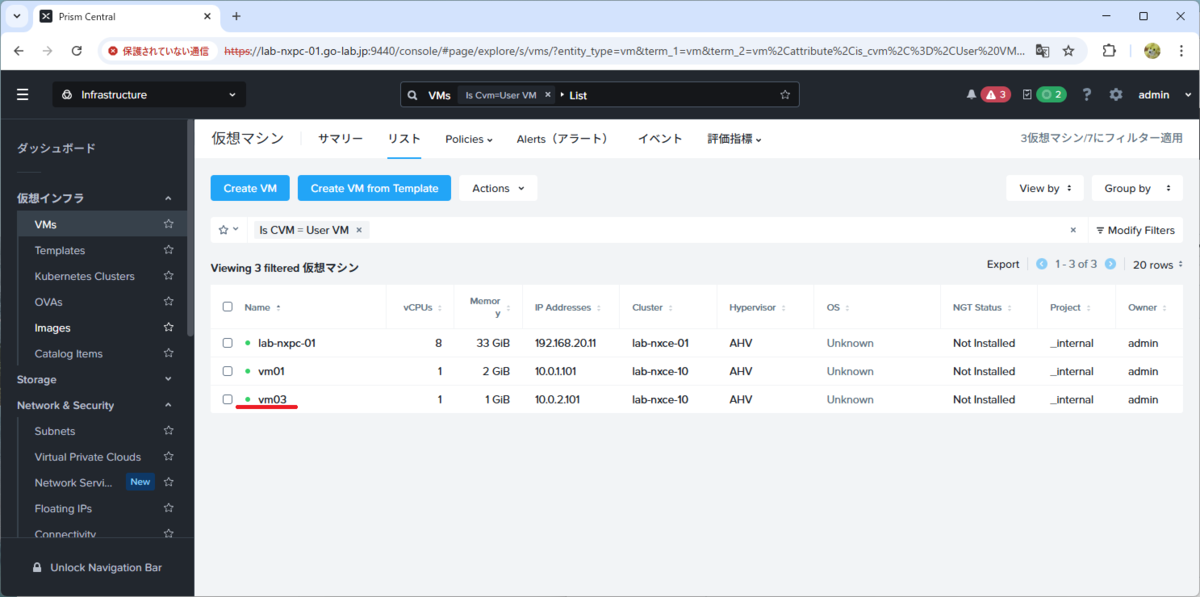

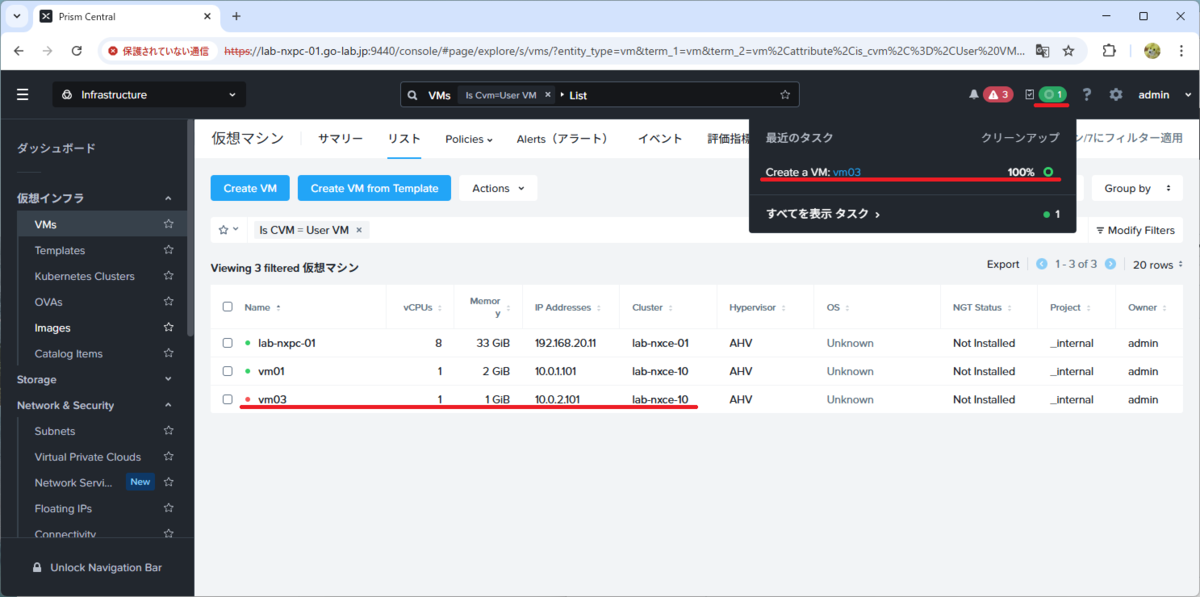

少し待つと、仮想マシンが作成されます。
3. 仮想マシンのパワーオン
作成した仮想マシン（vm03）を選択して、「Actions」→「Power Operations」→「Power On」をクリックします。
仮想マシンがパワーオン状態になります。初回起動時に Cloud-init によってゲスト OS 設定が実施されるので、少し待ってから仮想マシンにアクセスします。
4. サブネットをまたぐ仮想マシン間の通信確認

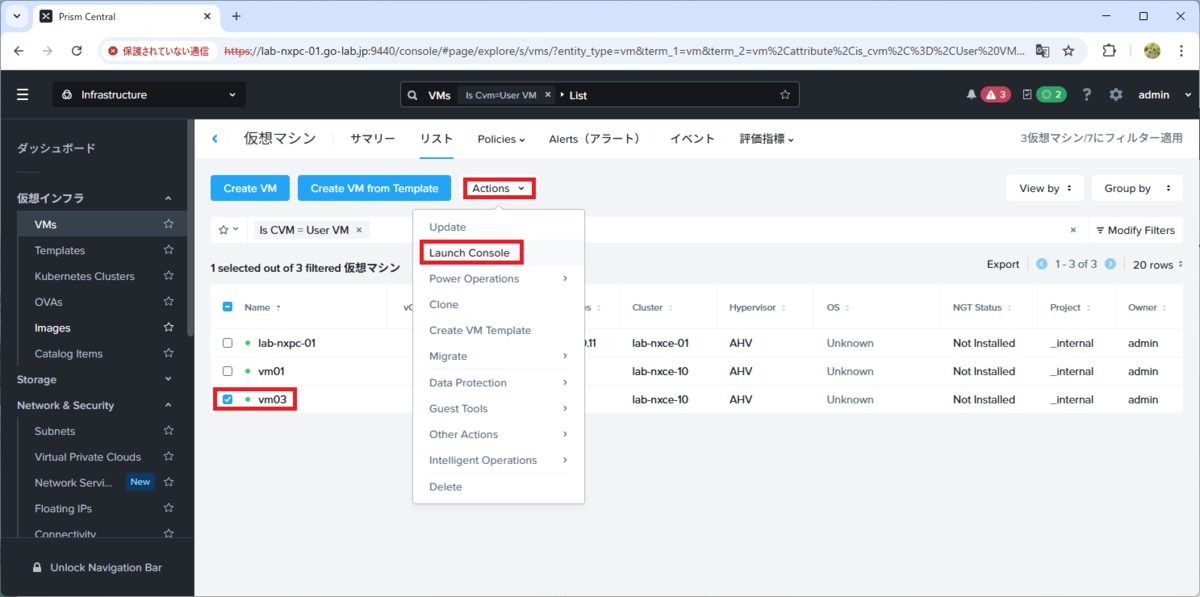

仮想マシン（vm03）を選択して「Actions」→「Launch Console」をクリックします。
ゲスト OS には、Cloud-init で作成した nutanix ユーザーでログインします。

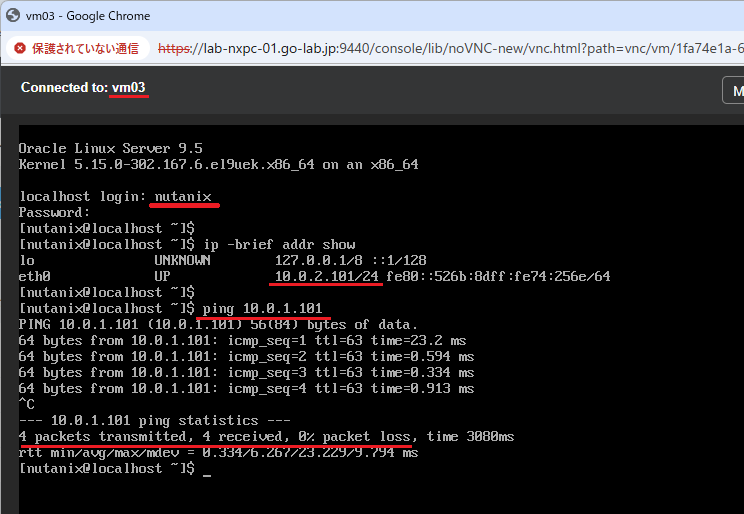

overlay-02 サブネットの vm03（10.0.2.101）から、overlay-01 サブネットの vm01（10.0.1.101）に通信できることがわかります。

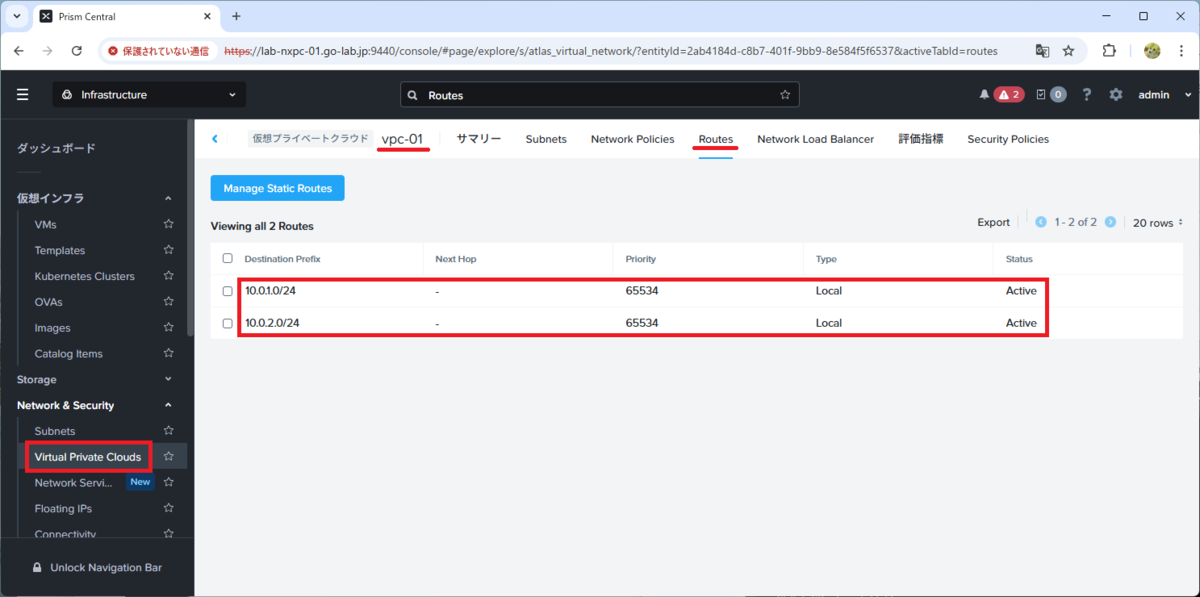

VPC の「Routes」タブには、VPC に作成されたサブネットのネットワーク アドレスが「Type: Local」で登録されています。
つづく。
