Flow Virtual Networking（FVN）の Overlay サブネットに接続された仮想マシンを作成してみます。今回は、Oracle Linux 9.5 の Cloud Image を利用します。

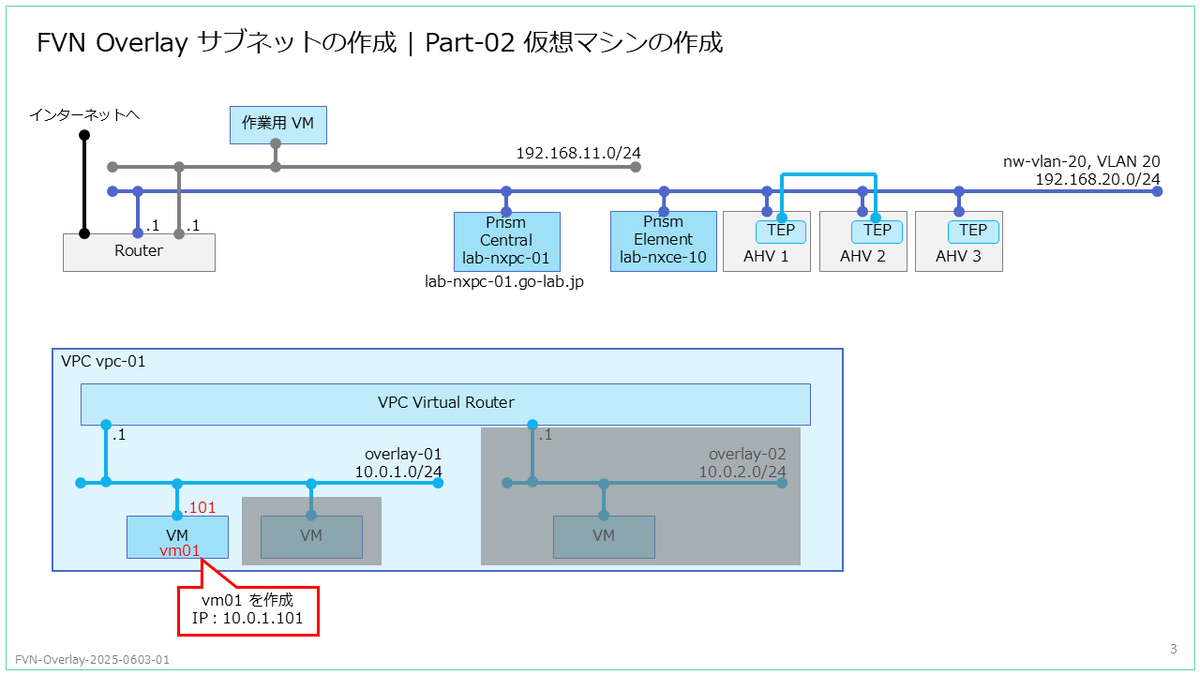

今回の環境
FVN による Overlay サブネットは、下記のように作成してあります。
今回の投稿では、Overlay サブネットに接続された仮想マシンを作成します。
仮想マシンの Cloud Image（Oracle Linux 9.5）
今回は、Oracle Linux 9.5 の Cloud Image から仮想マシンを作成します。ディスク イメージは、下記から x86_64 用の QCOW2 ファイルをダウンロードしておきます。
- https://yum.oracle.com/oracle-linux-templates.html
- イメージ名：OL9U5_x86_64-kvm-b253.qcow2

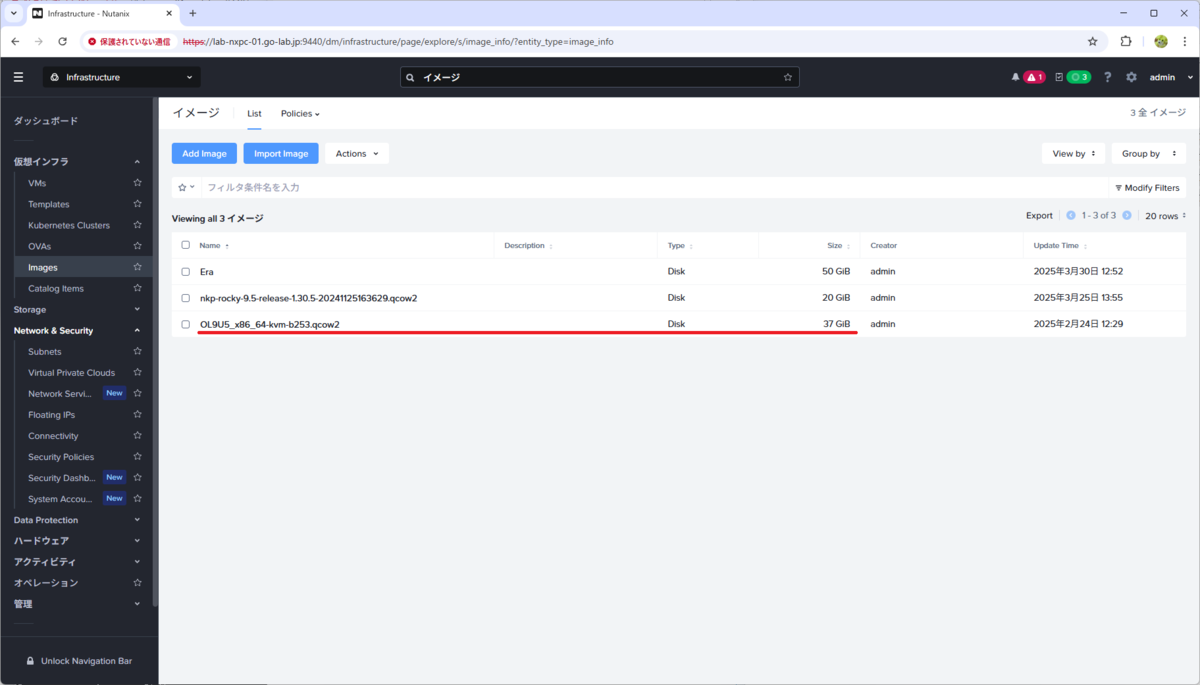

そして、Prism Central でイメージ サービスに登録してあります。
仮想マシンの作成
Prism Central で「Infrastructure」→「仮想インフラ」→「VMs」を開き、「Create VM」をクリックします。

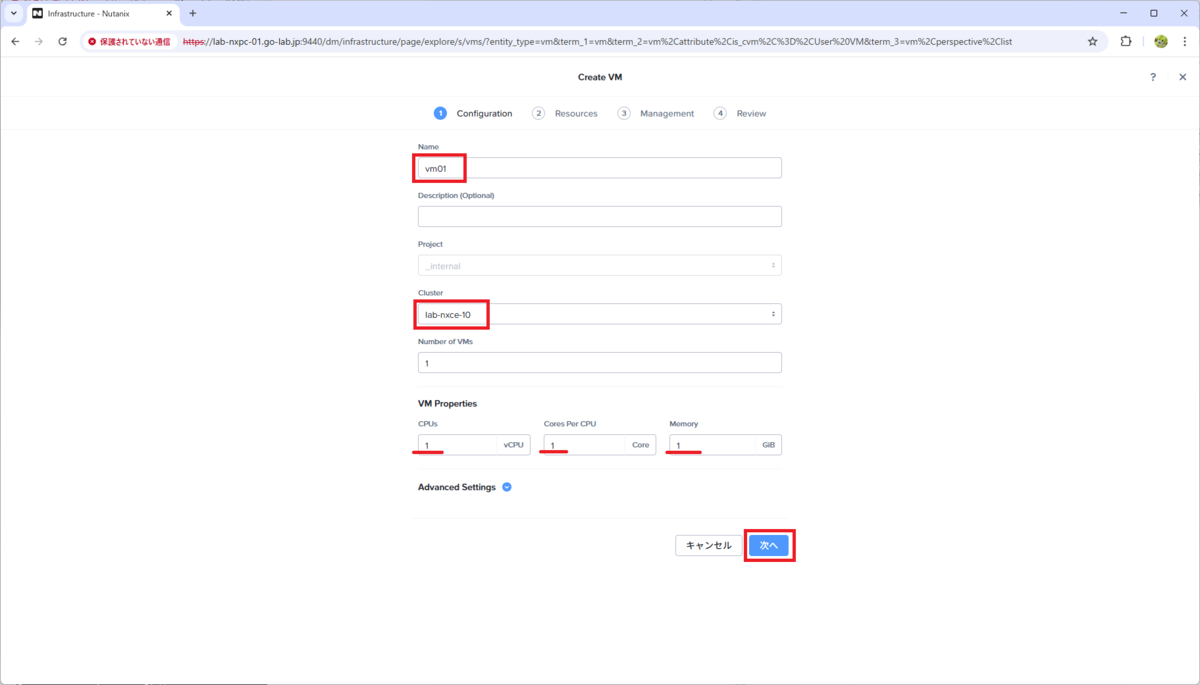

「Configuration」画面で下記を入力して、「次へ」をクリックします。
- Name：vm01
- Cluster：lab-nxce-10（この Prism Central では複数の Nutanix クラスタを管理しているので、FVN が有効なクラスタを選択）
- CPUs：1 vCPU
- Cores Per CPU：1 Core
- Memory：1GiB

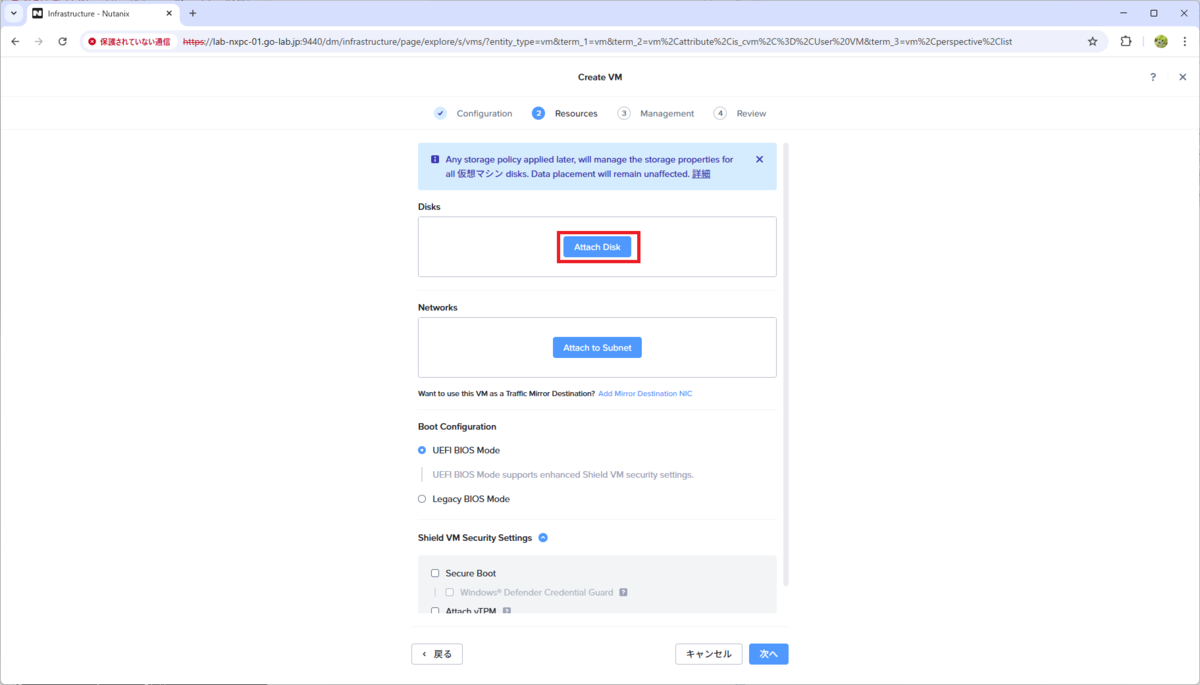

「Resources」画面で、「Attach Disk」をクリックします。

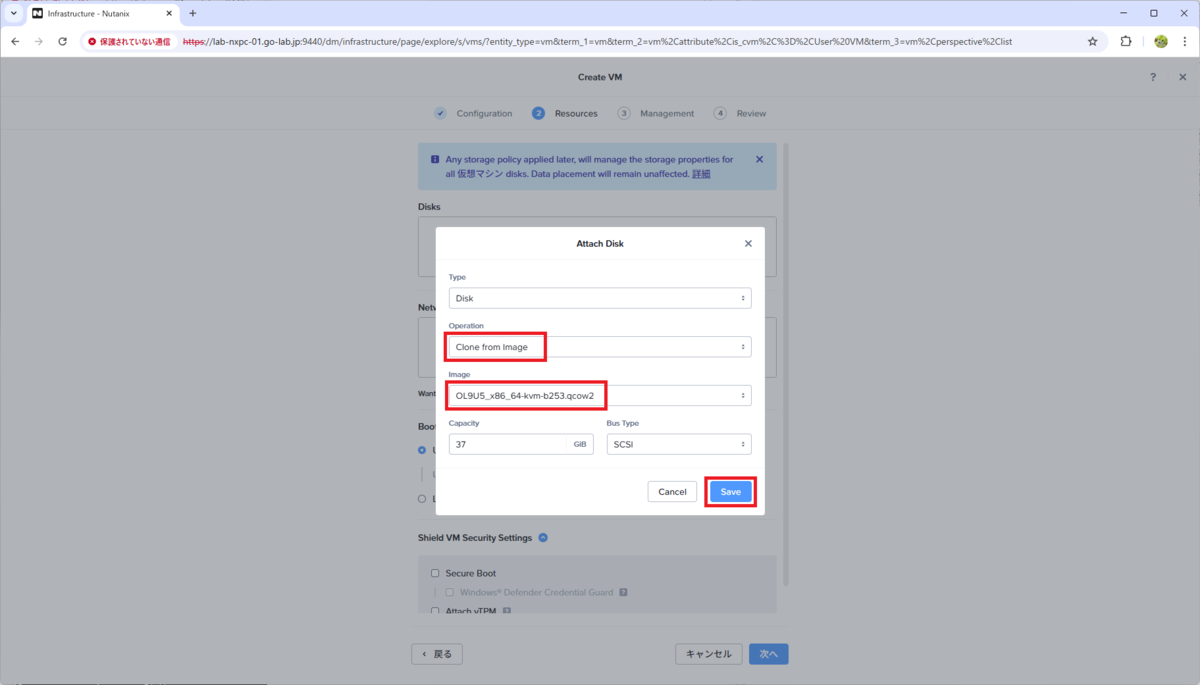

イメージ サービスに登録してあるディスク イメージを選択して、「Save」をクリックします。
- Operation：Clone from Image
- Image：OL9U5_x86_64-kvm-b253.qcow2

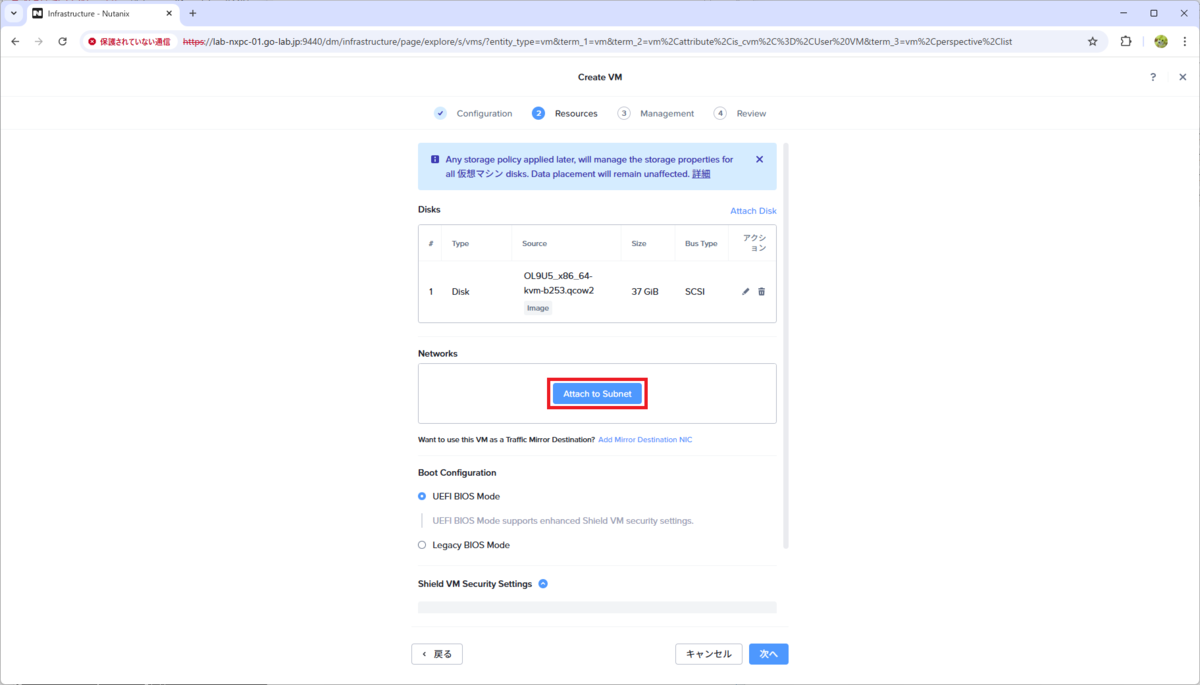

「Attach to Subnet」をクリックします。

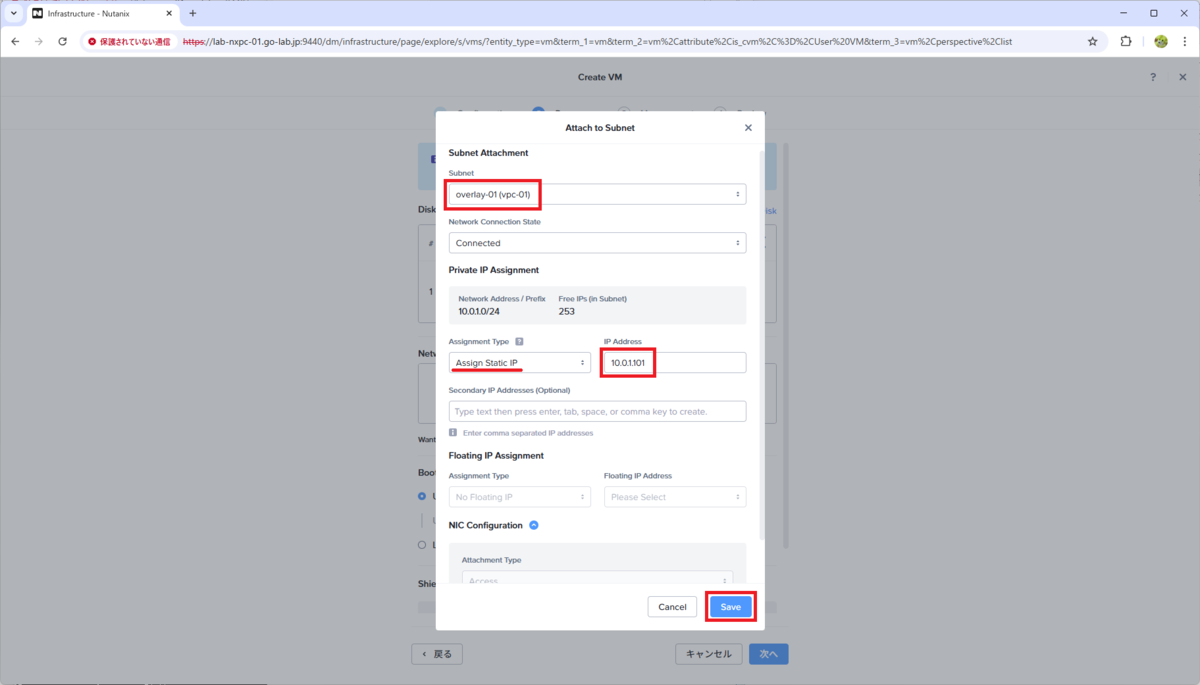

Overlay サブネットと IP アドレスを入力して、「Save」をクリックします。IP アドレスは、サブネットに設定したネットワーク アドレスの範囲から採番します。
- Subnet：overlay-01 (vpc-01)
- Assigment Type：Assign Static IP
- IP Address：10.0.1.101

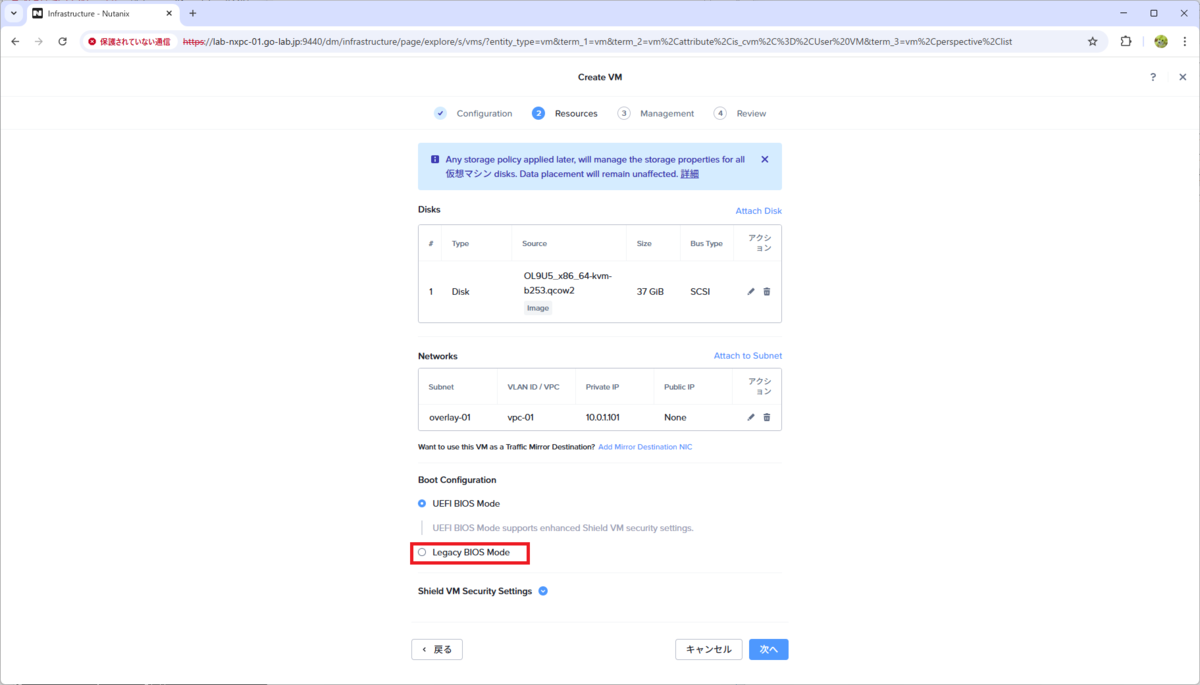

Boot Configuration を選択します。
- Boot Configuration：Legacy BIOS Mode

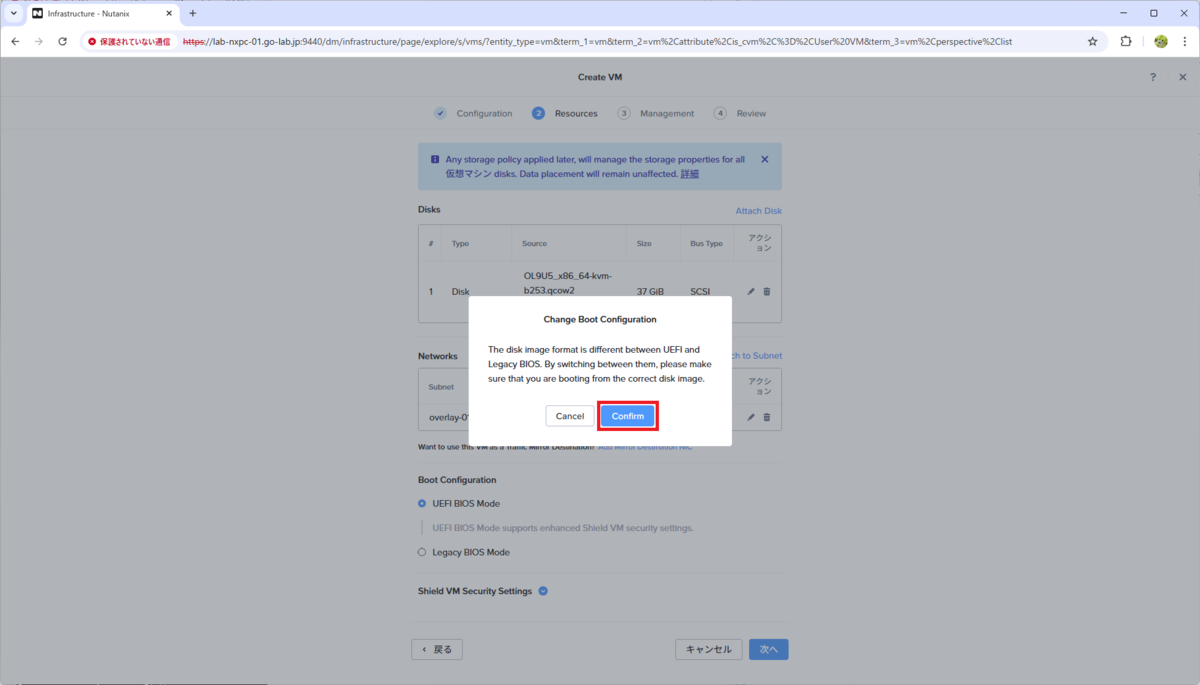

確認画面が表示されるので、「Confirm」をクリックします。
「次へ」をクリックします。
「Management」画面で Cloud-init による Guest Customization を指定して、「次へ」をクリックします。
- Script Type：Cloud-init (Linux)
- Configuration Method：Guided Script
- Username：nutanix
- Password：nutanix ユーザーに設定するパスワード

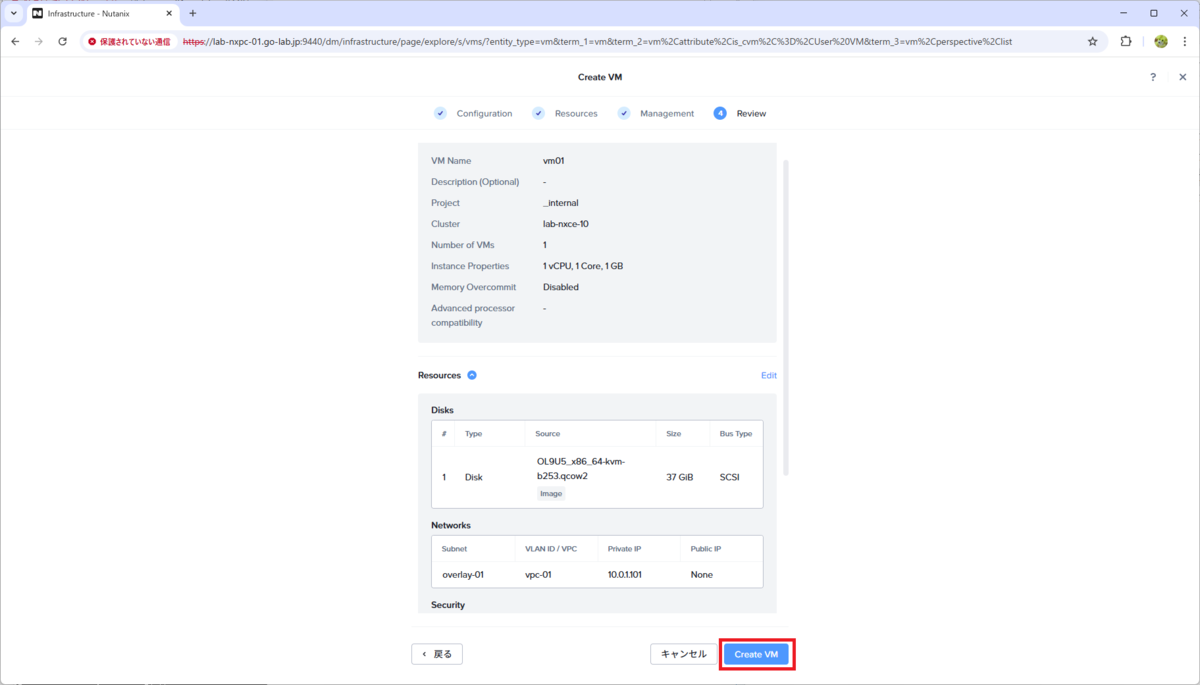

「Review」画面で、設定を確認して「次へ」をクリックします。

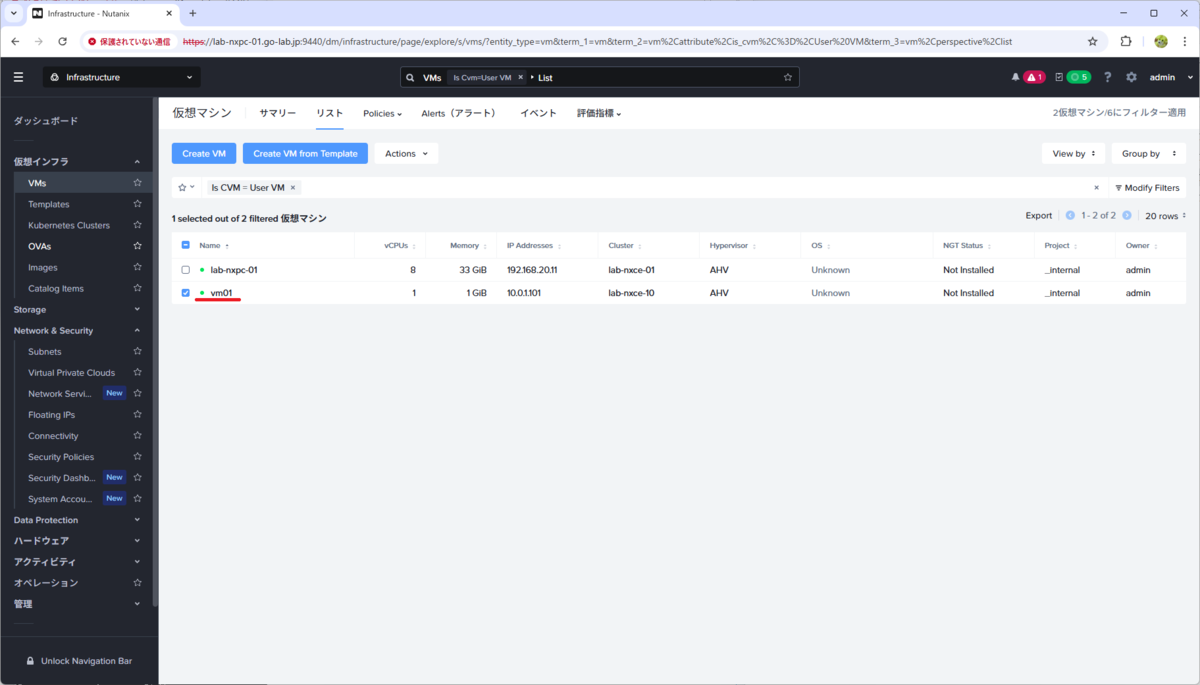

少し待ってから画面を更新すると、仮想マシンが作成されます。
作成された仮想マシンを選択して、「Actions」→「Power Operations」→「Power On」をクリックします。
- 仮想マシン：vm01
仮想マシンがパワーオンされるので、Cloud-init によるゲスト OS の設定を待ちます。（数分程度）
起動した仮想マシンの様子
今回の仮想マシンは、Nutanix クラスタの外部から接続できない Overlay サブネットに接続されています。VPC は外部のネットワークとは接続されていませんが、仮想マシンから Overlay サブネットのゲートウェイまでは通信できます。
そこで、コンソールから仮想マシンに接続して、ping で通信確認を実施してみます。

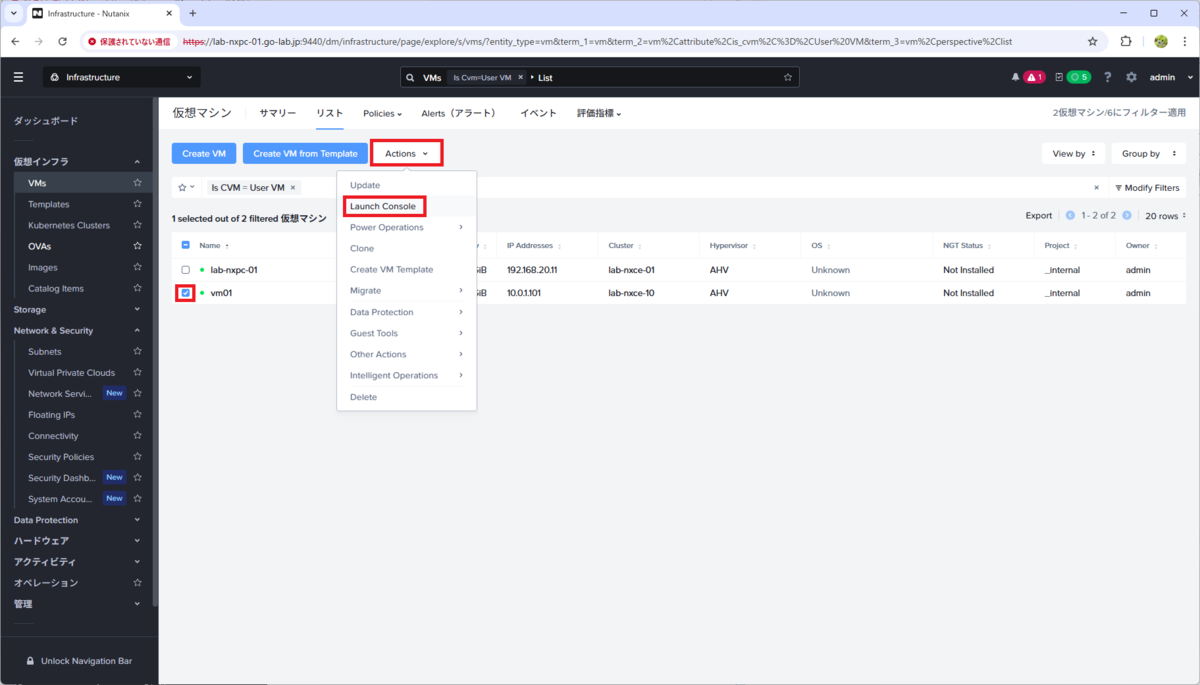

Prism Central で「Infrastructure」→「仮想インフラ」→「VMs」を開き、仮想マシンを選択して「Actions」→「Launch Console」をクリックします。
- 仮想マシン：vm01

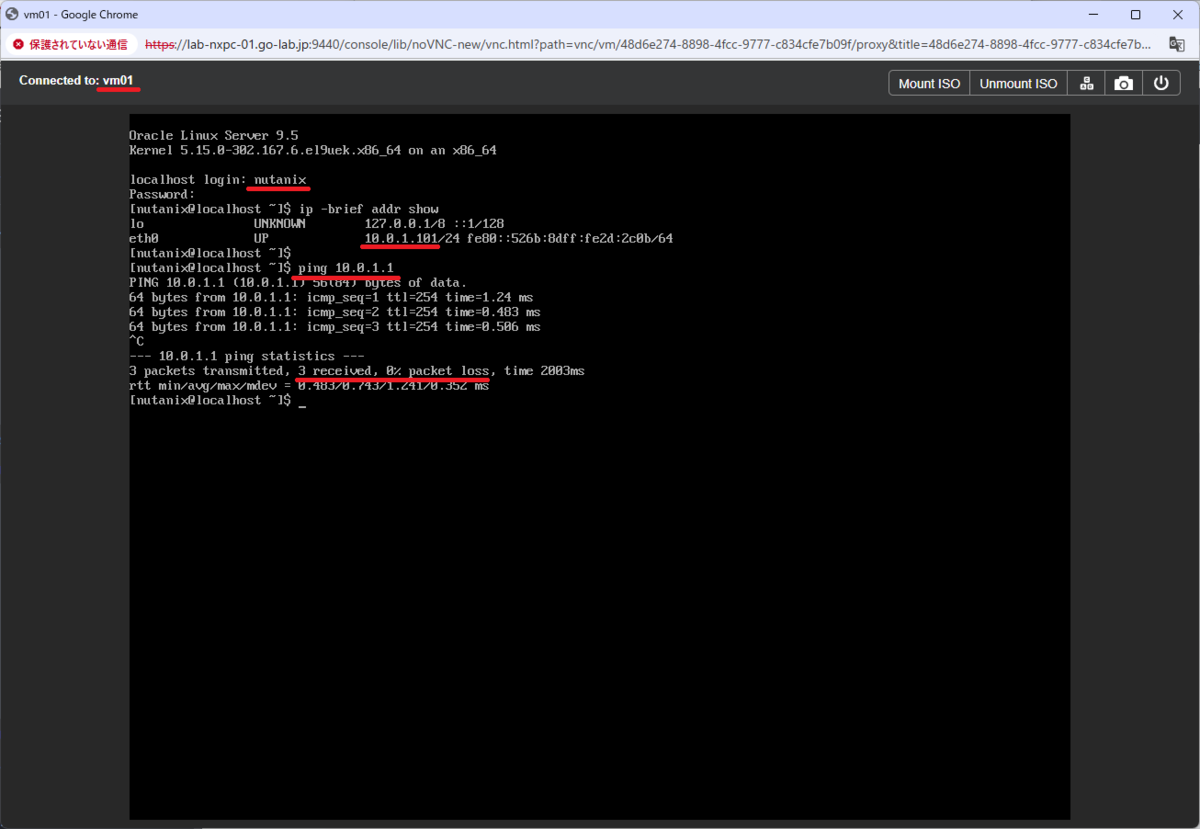

仮想マシンのコンソールが開くので、Cloud-init の Guided Script で入力した nutanix ユーザーでログインします。
ゲスト OS でも、仮想マシン作成時に指定した IP アドレス（10.0.1.101）が設定されていることが確認できます。そして、Overlay セグメントのゲートウェイ（10.0.1.1）に ping を実行すると応答があります。
つづく。
