Flow Virtual Networking（FVN）で Overlay サブネットを作成して、仮想マシンが SNAT で外部接続できることを確認します。
今回の環境
以前の下記の投稿と同じ Prism Central / Nutanix クラスタを利用しています。

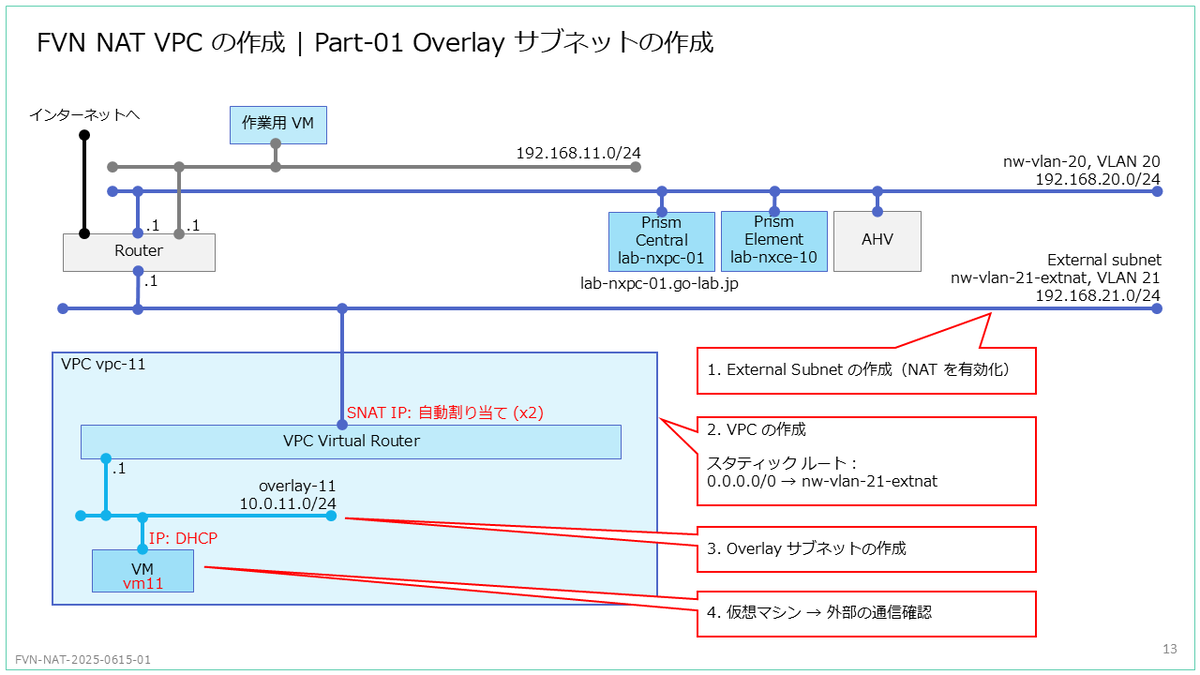

NAT を有効化した VLAN サブネットと VPC を作成して、その配下に作成した Overlay サブネットから SNAT で VPC 外部のネットワークに出られるようにします。
1. External Subnet の作成

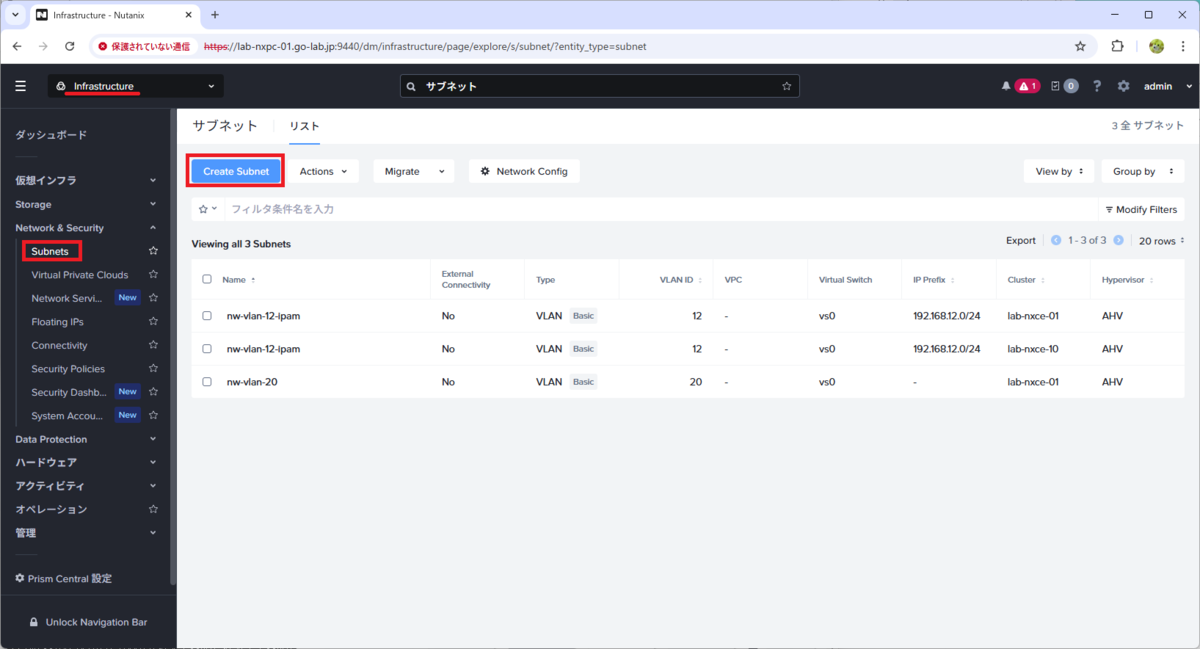

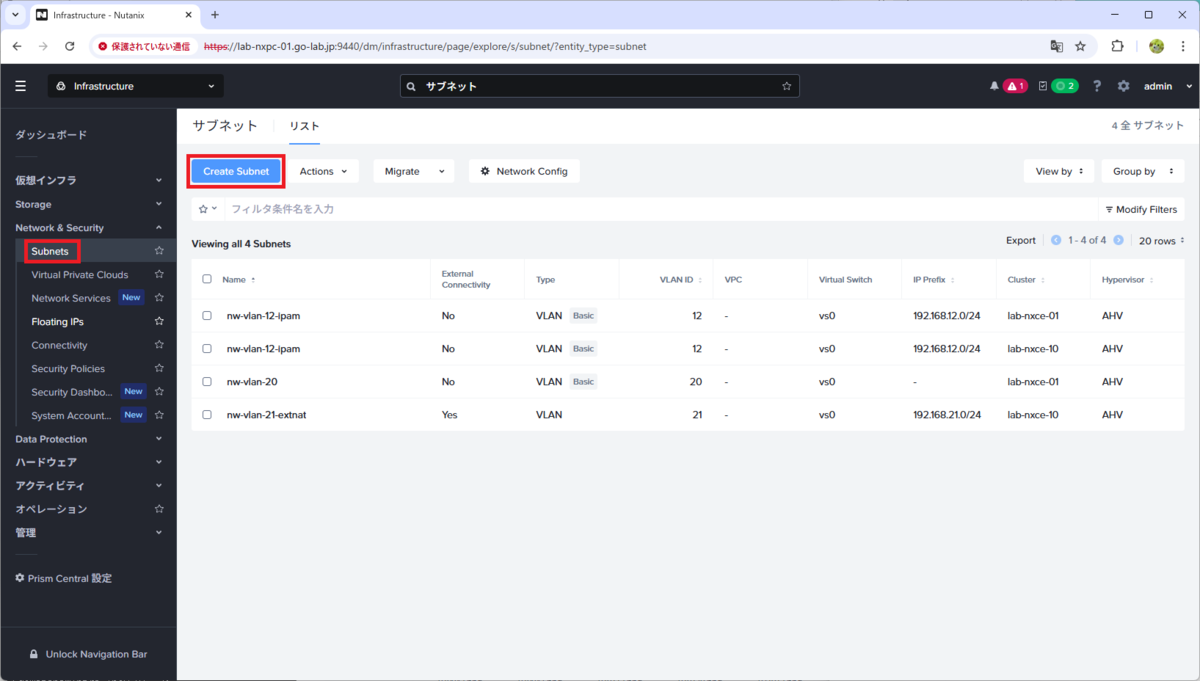

Prism Central の「Infrastructure」→「Network & Security」→「Subnets」を開き、「Create Subnet」をクリックします。

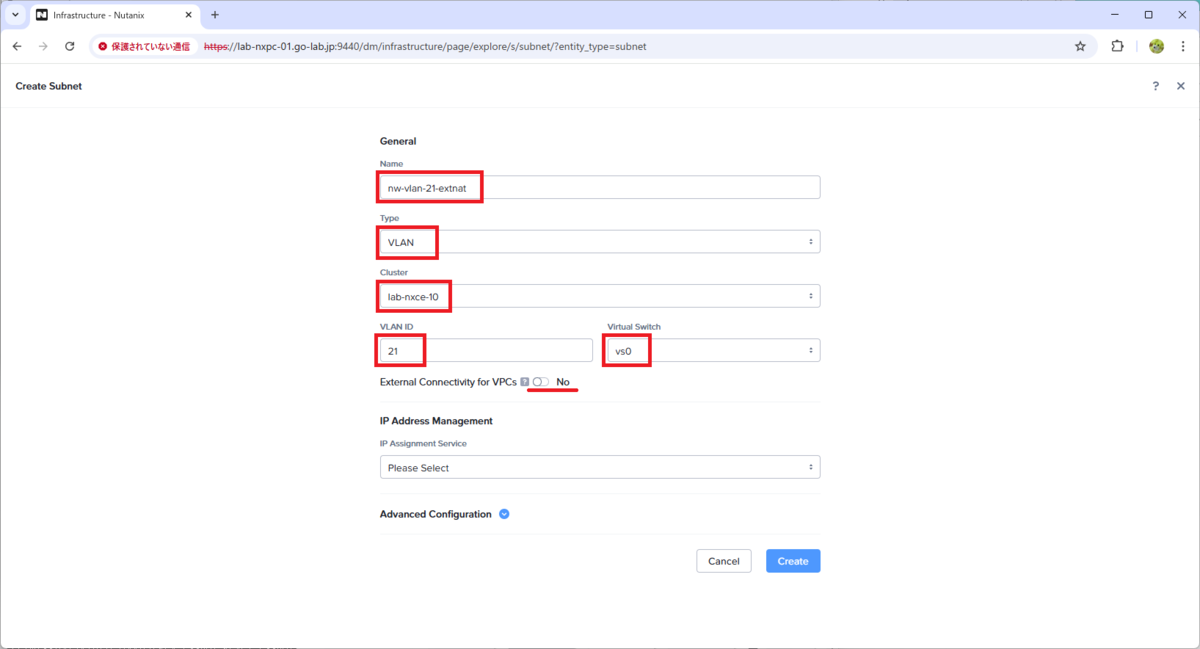

サブネットのパラメータを入力します。
- Name：nw-vlan-21-extnat
Type：VLAN
Cluster：lab-nxce-10 - VLAN ID：21
- Virtual Switch：vs0
そして、「External Connectivity for VPCs」のスイッチをクリックします。

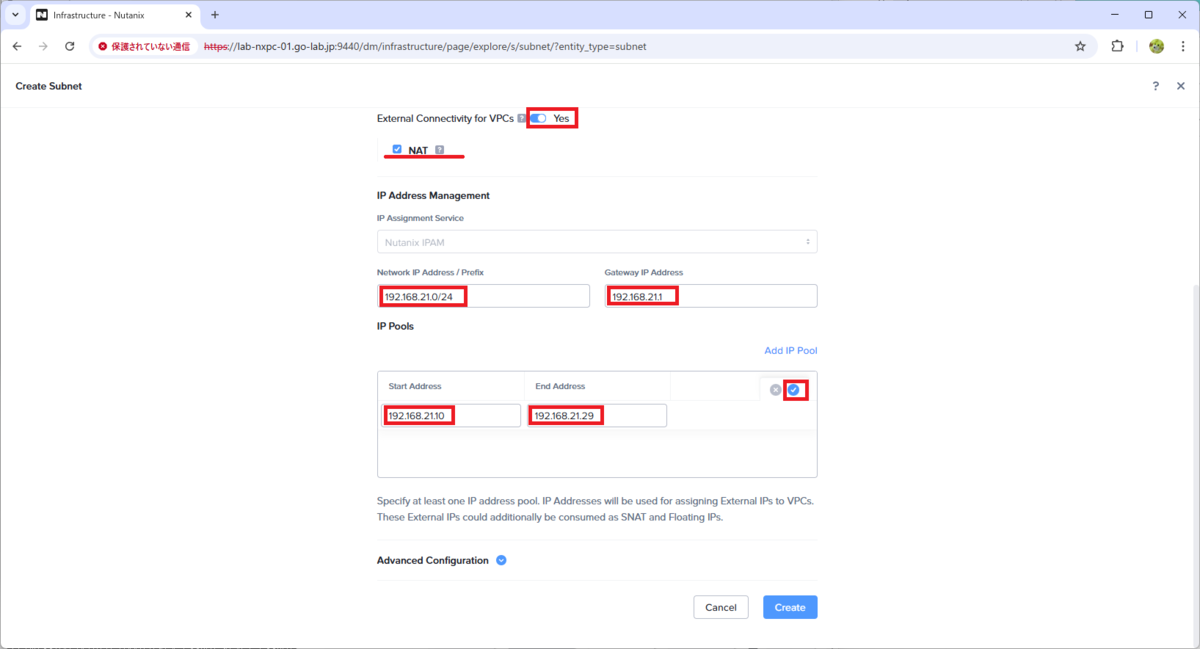

「External Connectivity for VPCs」が「Yes」になっている状態で、下記を入力します。

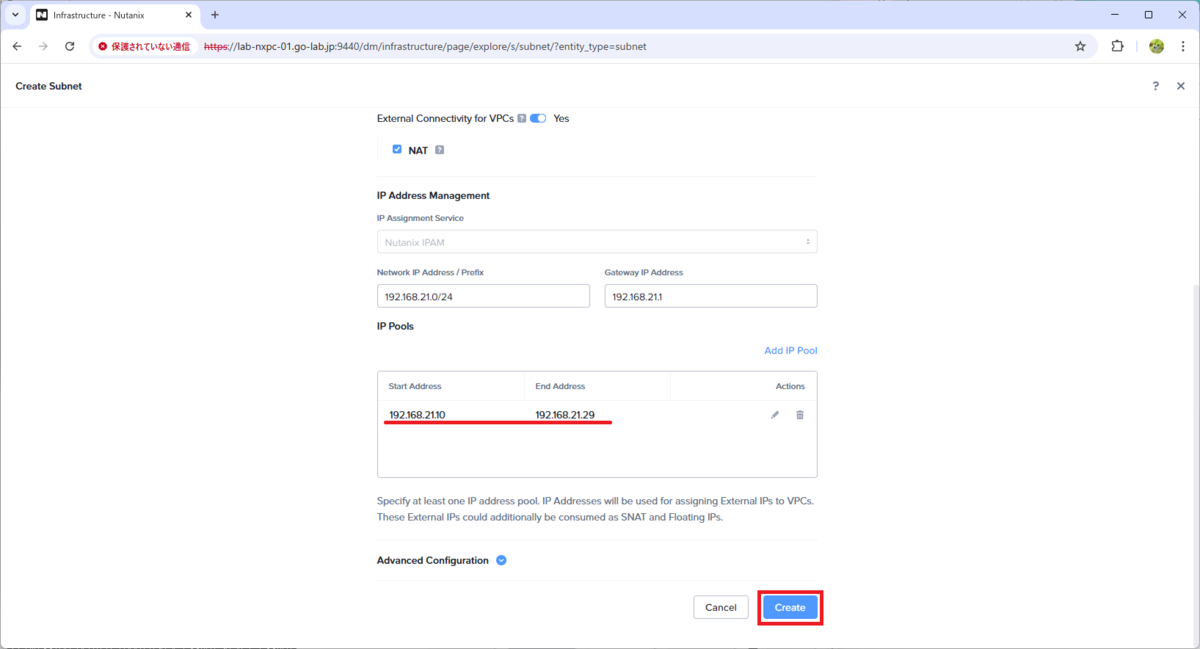

- NAT：チェック ON
- Network IP Address / Prefix：192.168.21.0/24
- Gateway IP Address：192.168.21.1
- IP Pools
- Start Address：192.168.21.10
- End Address：192.168.21.29
IP Pools のアドレスを入力したら、「✓」マークをクリックします。
IP Pools のアドレスが確定された状態で、「Create」をクリックします。

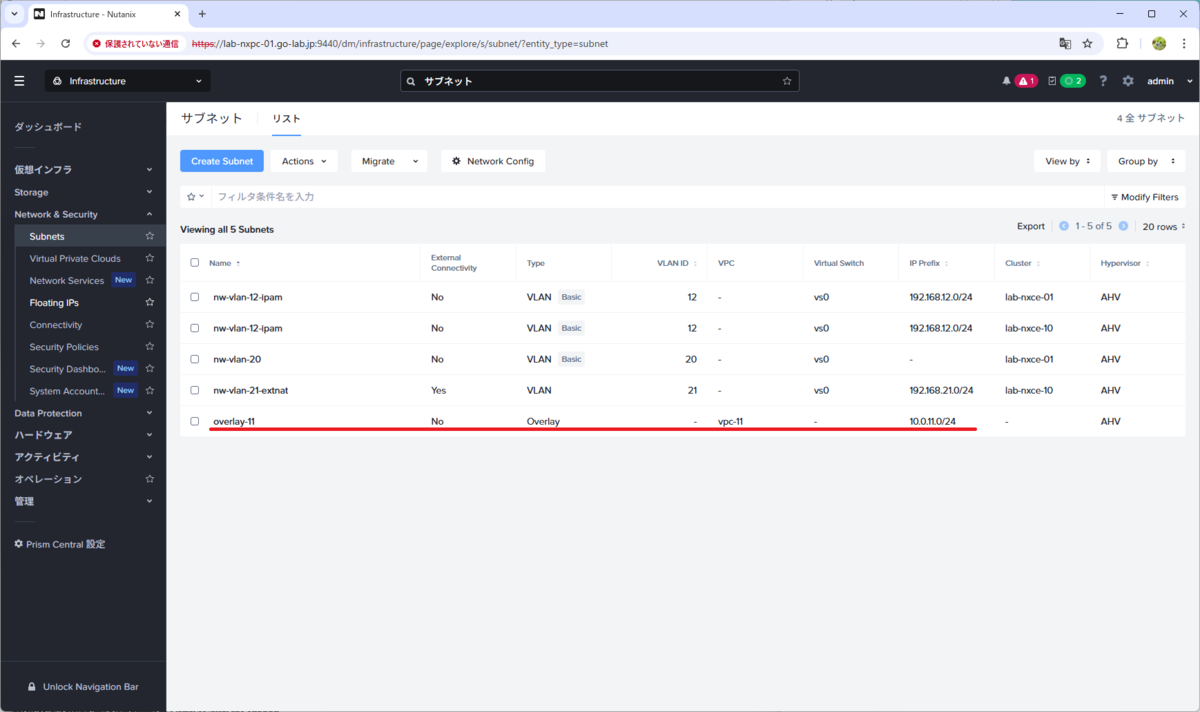

少し待って画面を更新すると、外部接続用の VLAN サブネットが作成されます。
2. VPC の作成
Prism Central の「Infrastructure」→「Network & Security」→「Virtual Private Clouds」を開き、「仮想プライベート クラウドの作成」をクリックします。

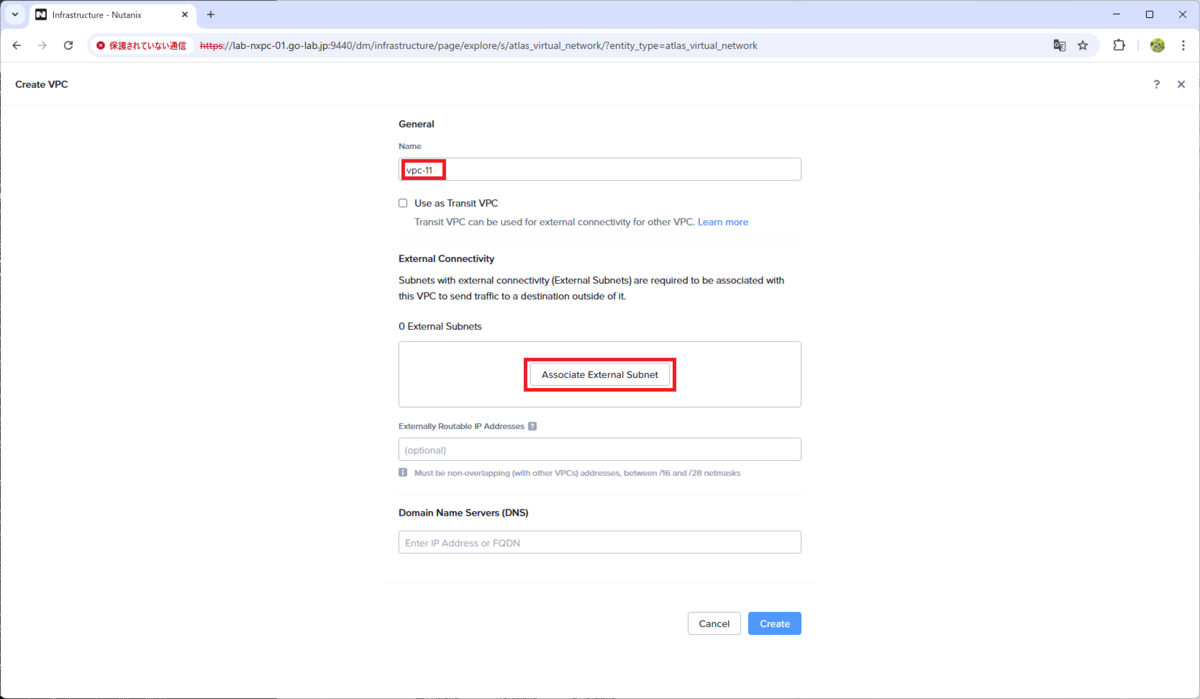

VPC の名前を入力して「Associate External Subnet」をクリックします。
- Name：vpc-11
External Subnet の情報を入力します。

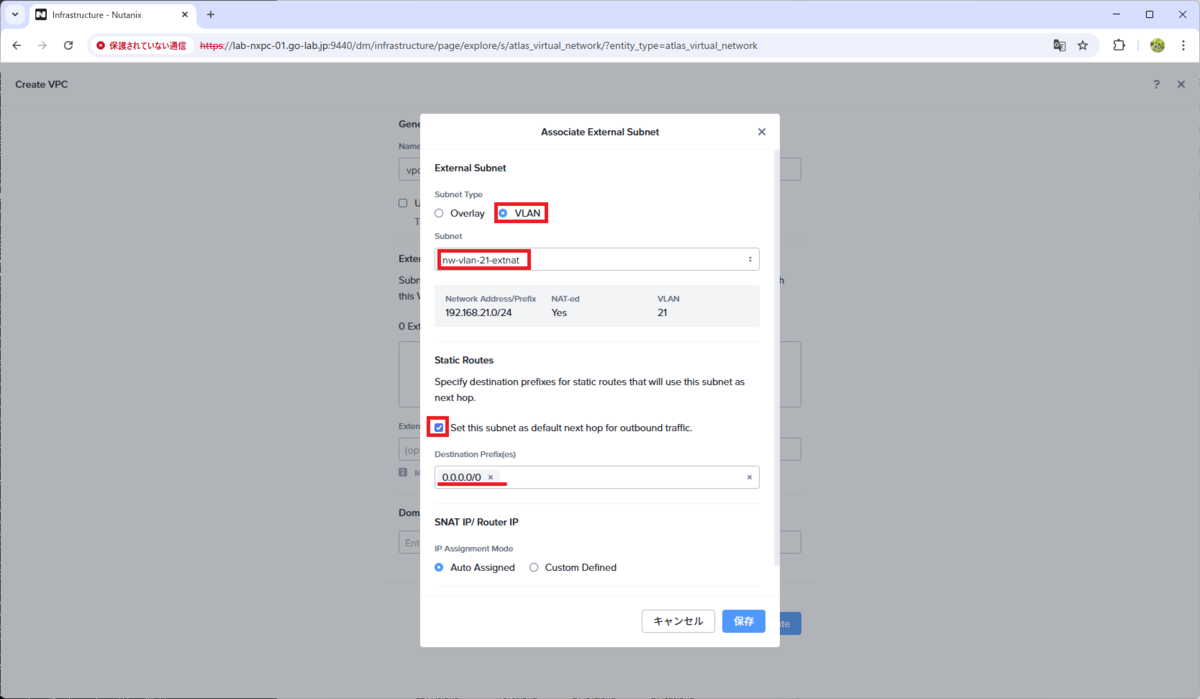

- Subnet Type：VLAN
- Subnet：nw-vlan-21-extnat
- Set this subnet as default next hop for outbound traffic.：チェック ON
- Destination Profix(es)：0.0.0.0/0（自動入力される）

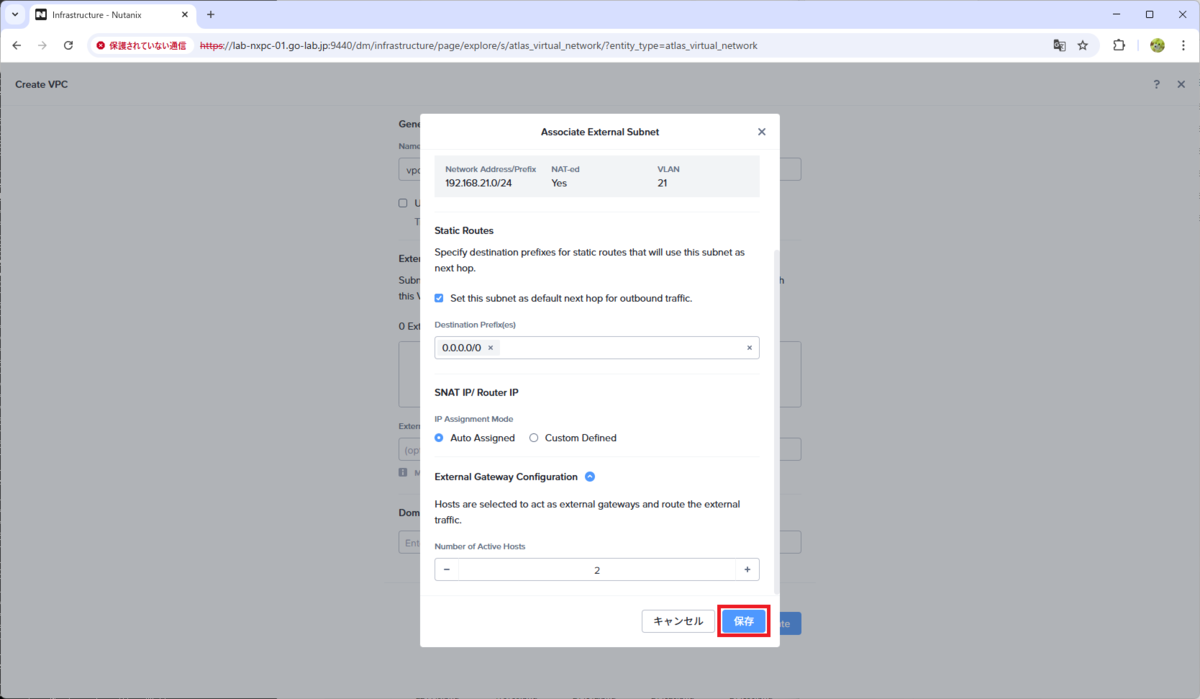

「External Gateway Configuration」は、デフォルトのまま「保存」をクリックします。
- Number of Active Hosts：2
External Subnet が割り当てられたことを確認して、「Create」をクリックします。

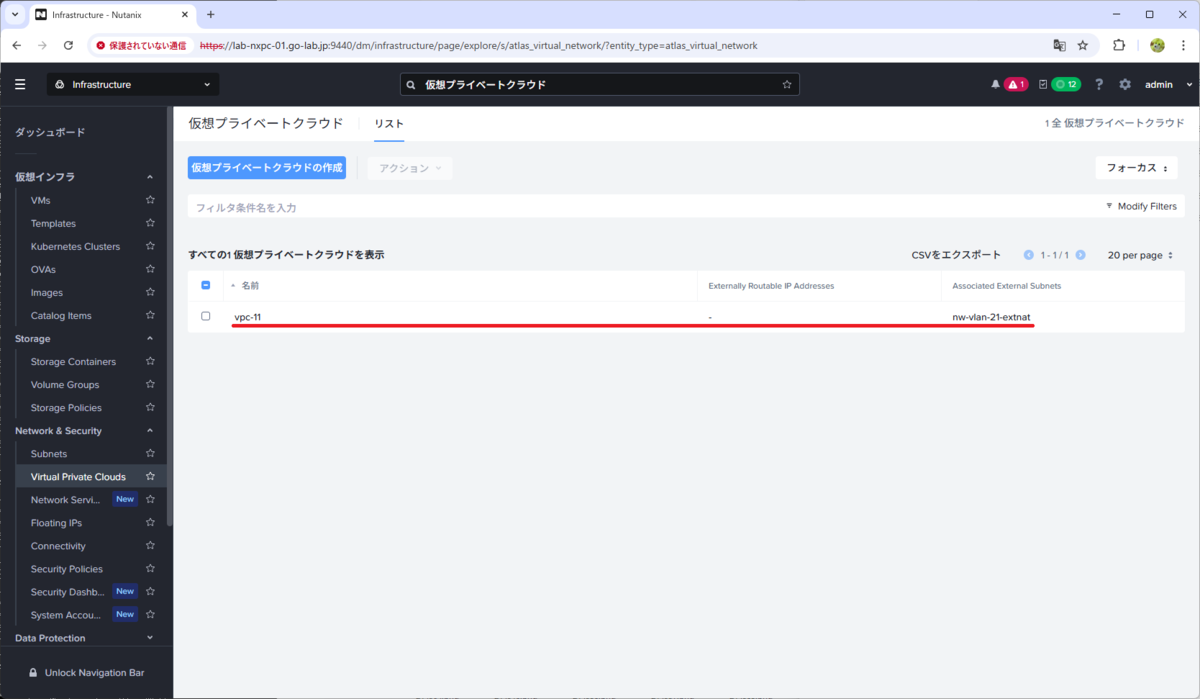

少し待って画面更新すると、作成された VPC が表示されます。
3. Overlay サブネットの作成
Prism Central で「Infrastructure」→「Network & Security」→「Subnets」を開き、「Create Subnet」をクリックします。

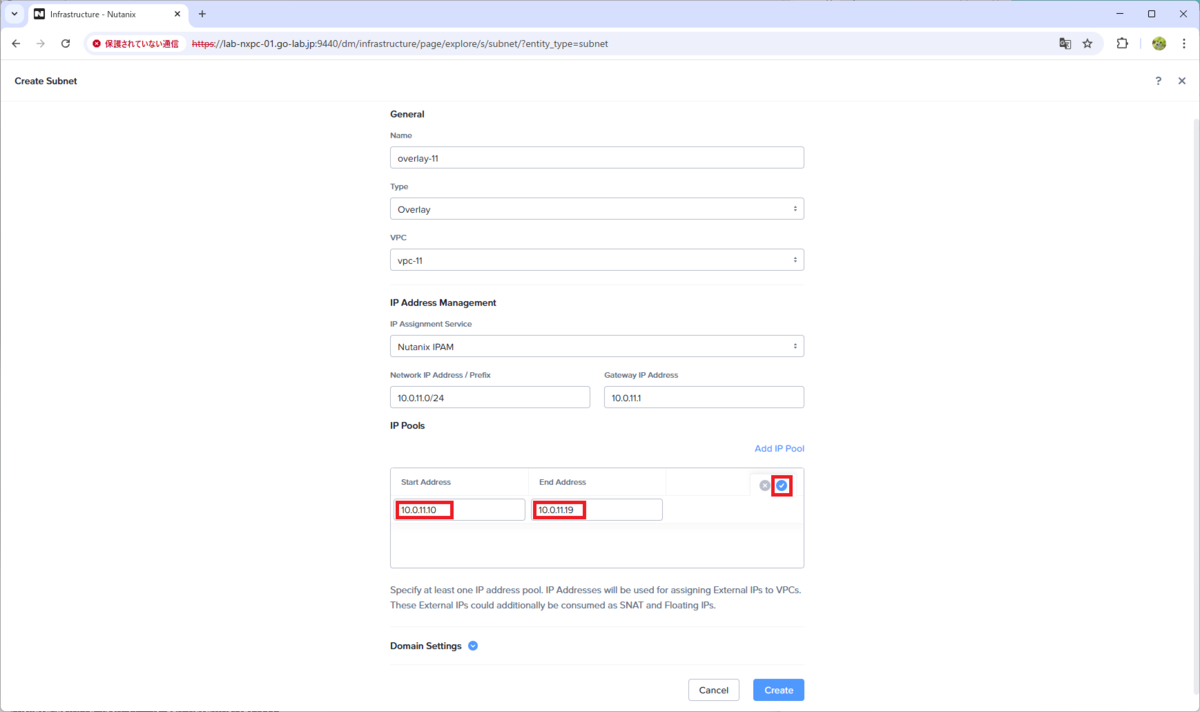

サブネットのパラメータを入力して、「Add IP Pool」をクリックします。
- Name：overlay-11
- Type：Overlay
- VPC：vpc-11
- IP Assignment Service：Nutanix IPAM
- Network IP Address / Prefix：10.0.11.0/24
- Gateway IP Address：10.0.11.1
IP Pool の開始 / 終了アドレスを入力して、「✓」マークをクリックします。
- Start Address：10.0.11.10
- End Address：10.0.11.19

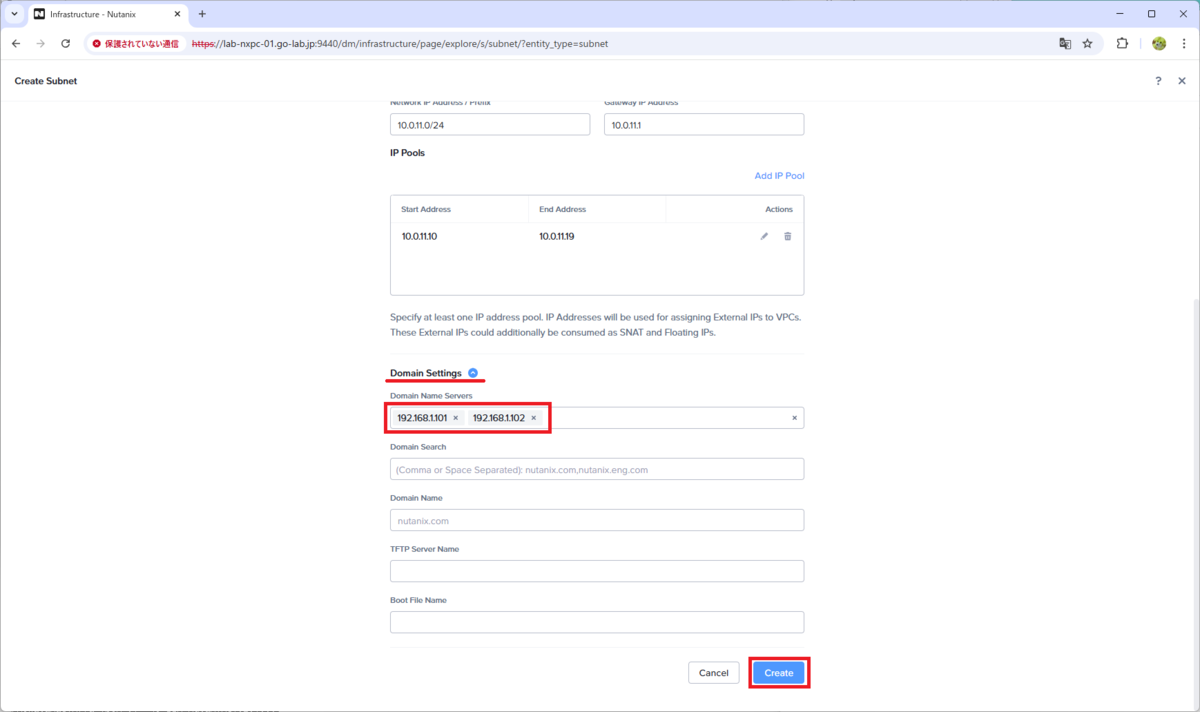

「Domain Settings」を開き、DNS サーバーのアドレスを入力して、「Create」をクリックします。
- Domain Name Servers：192.168.1.101,192.168.1.102
（今回は、Nutanix クラスタの外部にある DNS サーバを指定）
少し待って画面更新すると、作成された Overlay サブネットが表示されます。
4. 仮想マシンの通信確認
以前の投稿と同様の手順で、作成した Overlay サブネットに接続する仮想マシンを作成します。
- Flow Virtual Networking の Overlay サブネットを作成してみる。Part-02：仮想マシンの作成（Static IP 設定）
- 今回の仮想マシンは vm11 という名前で作成しています。

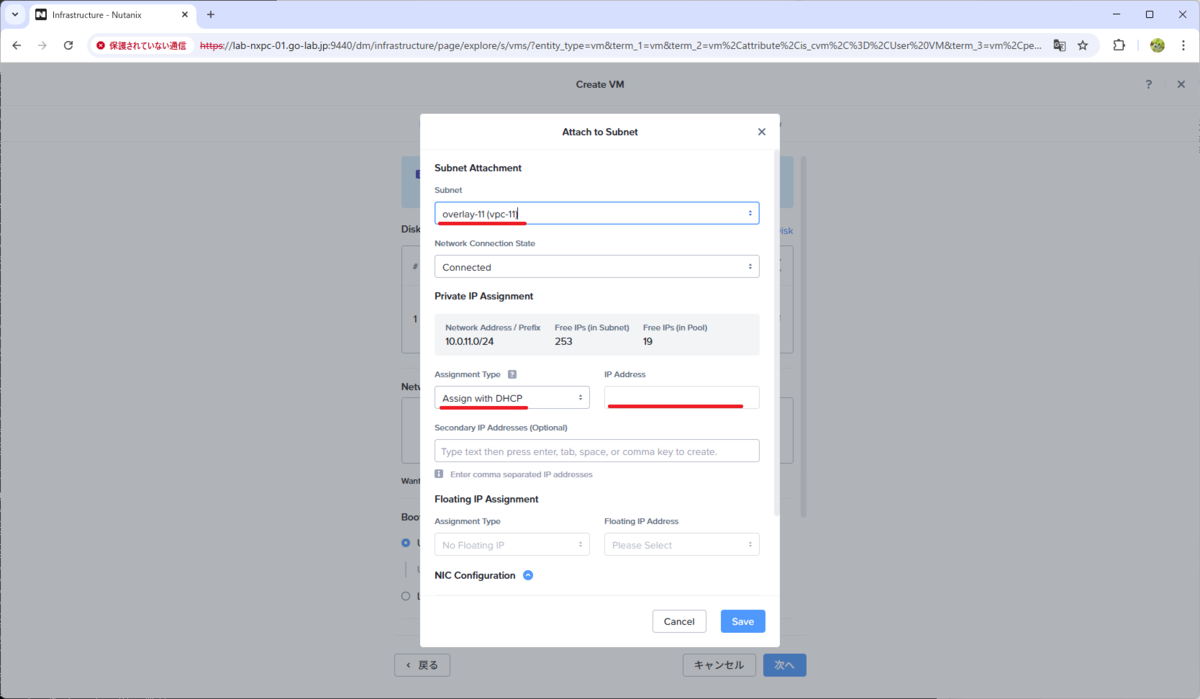

仮想マシンの vNIC に接続するサブネットは「overlay-11」で、IP アドレスの設定は DHCP を使用します。
- Assignment Type：Assign with DHCP
- IP Address： 空欄のまま

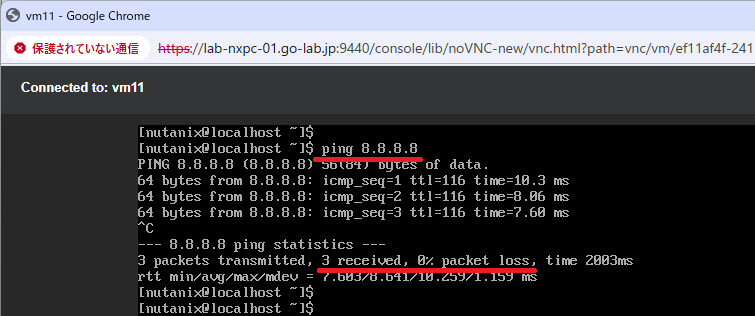

仮想マシン（vm11）を起動してコンソールでログインし、ゲスト OS から外部ネットワークのアドレスに通信できることを確認しておきます。
つづく。
