Flow Virtual Networking（FVN）の Overlay サブネットに接続されている仮想マシンに、Floating IP アドレス経由でアクセスしてみます。

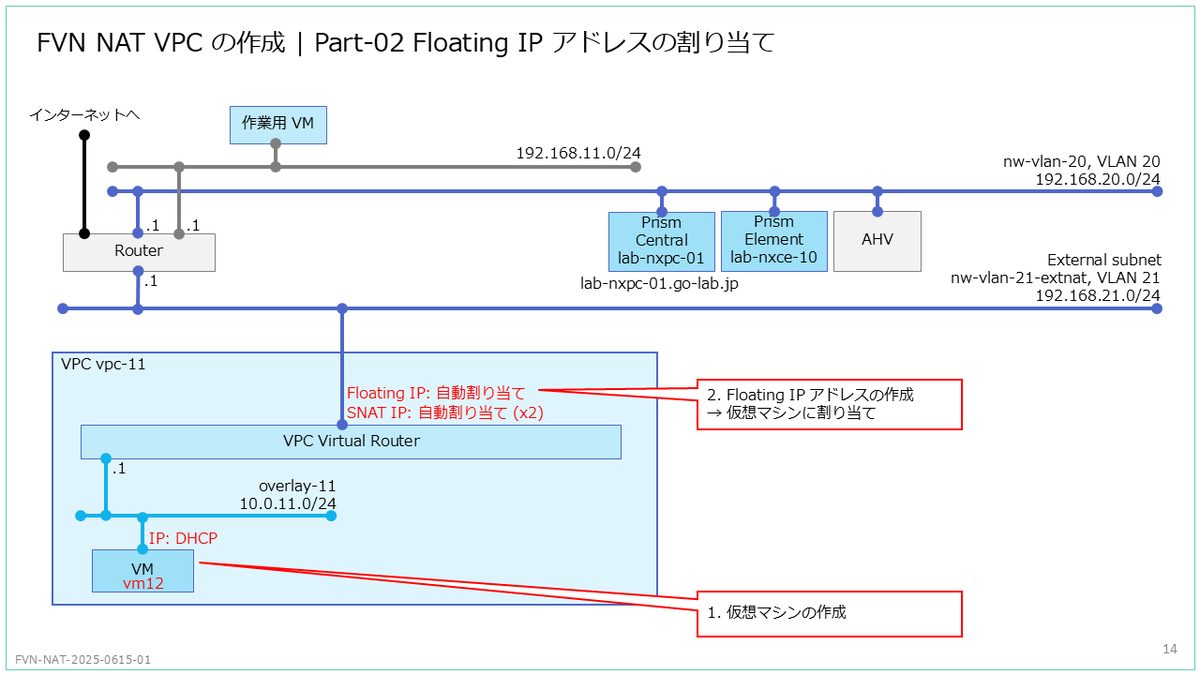

今回の環境
FVN で、NAT 構成の VPC と Overlay サブネットを作成してあります。
- Flow Virtual Networking の NAT VPC を構成してみる。Part-01：NAT VPC 環境の作成
- Overlay サブネット：overlay-11
Overlay サブネットに接続された仮想マシンを作成して、Floating IP アドレスを割り当てます。
1. 仮想マシンの作成

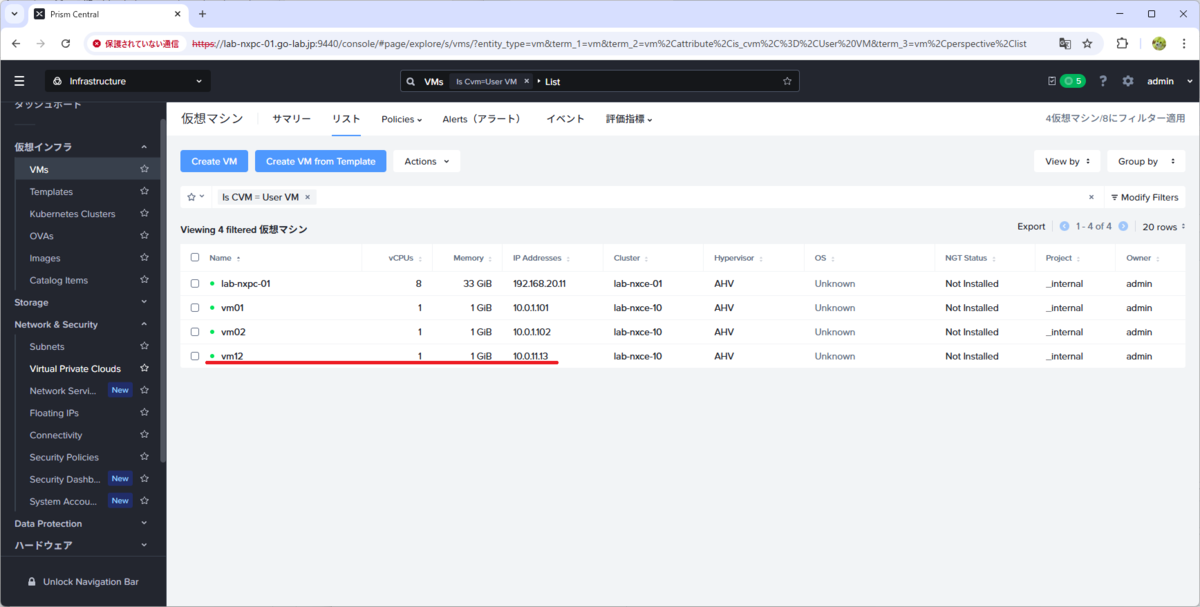

Overlay サブネットに接続した Linux 仮想マシンを、下記の構成で作成しておきます。
- 仮想マシン：vm12
- IP アドレス：10.0.11.13（Nutanix IPAM での DHCP 設定）
- 接続サブネット：overlay-11
- すでに SNAT で外部ネットワークへの接続は可能です。

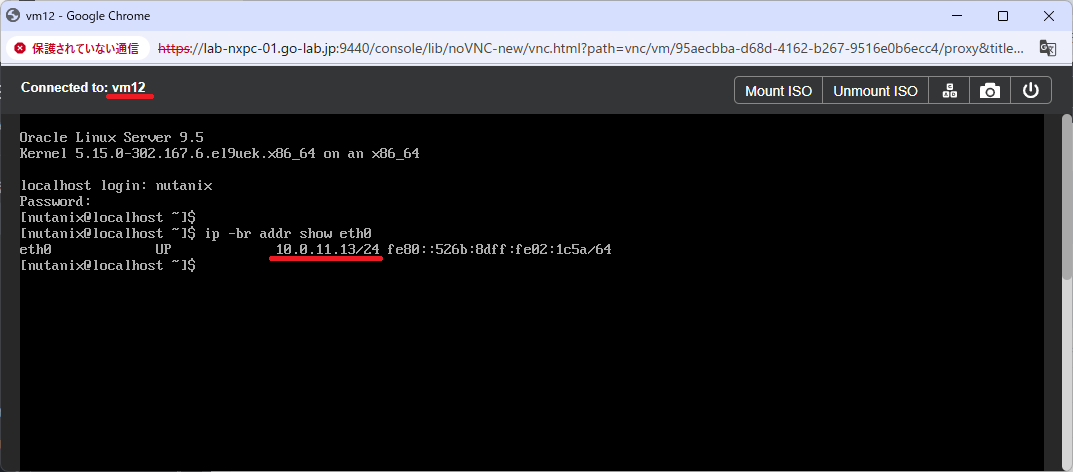

仮想マシン「vm12」では、ゲスト OS 側でも IP アドレス「10.0.11.13」が設定されています。
2. Floating IP の作成と仮想マシンへの割り当て

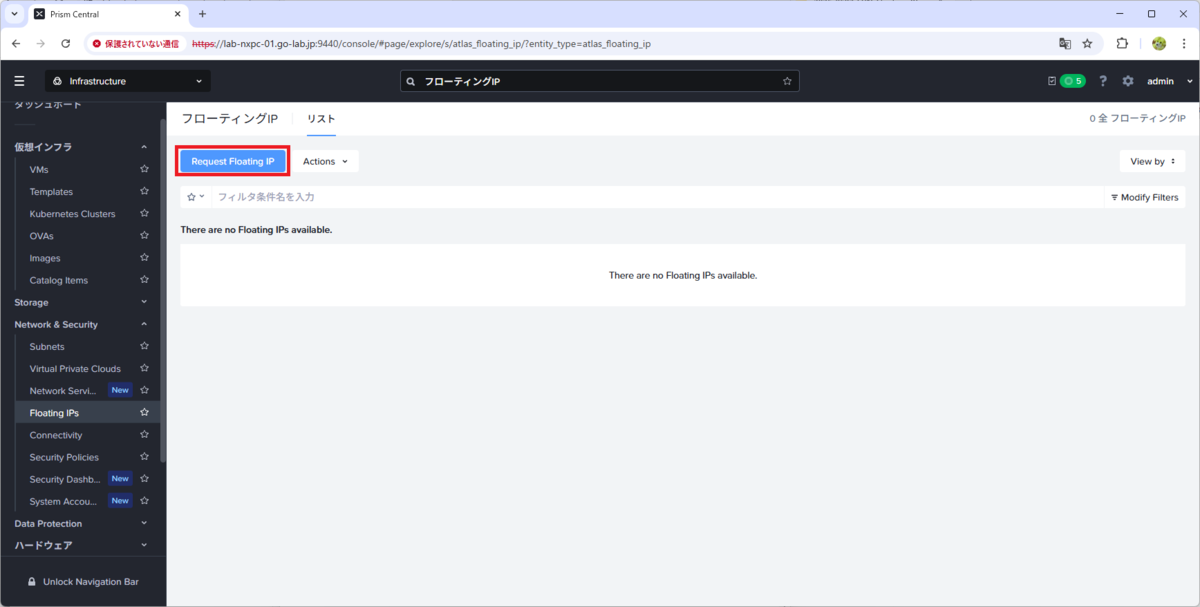

Prism Central の「Network & Security」→「Floating IPs」を開き、「Request Floating IP」をクリックします。

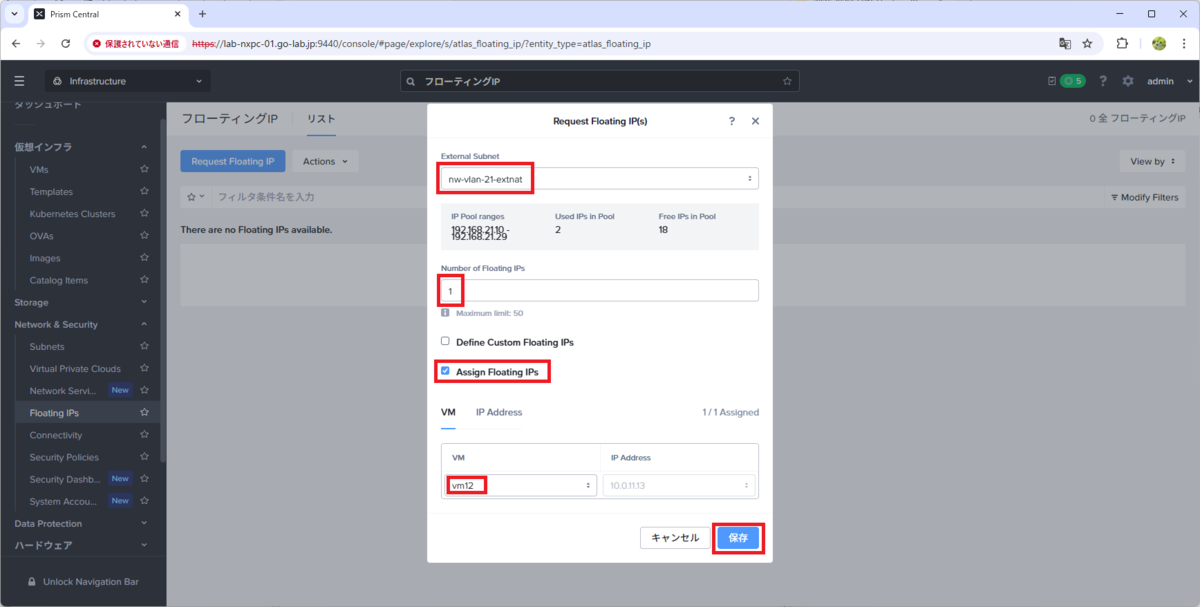

Floating IP のパラメータを入力して、「保存」をクリックします。今回は、IP アドレスの払い出しと同時に、仮想マシンに割り当てます。
- External Subnet：nw-vlan-21-extnat
- Number of Floating IPs：1
- Assign Floating IPs：チェック ON
- VM：vm12

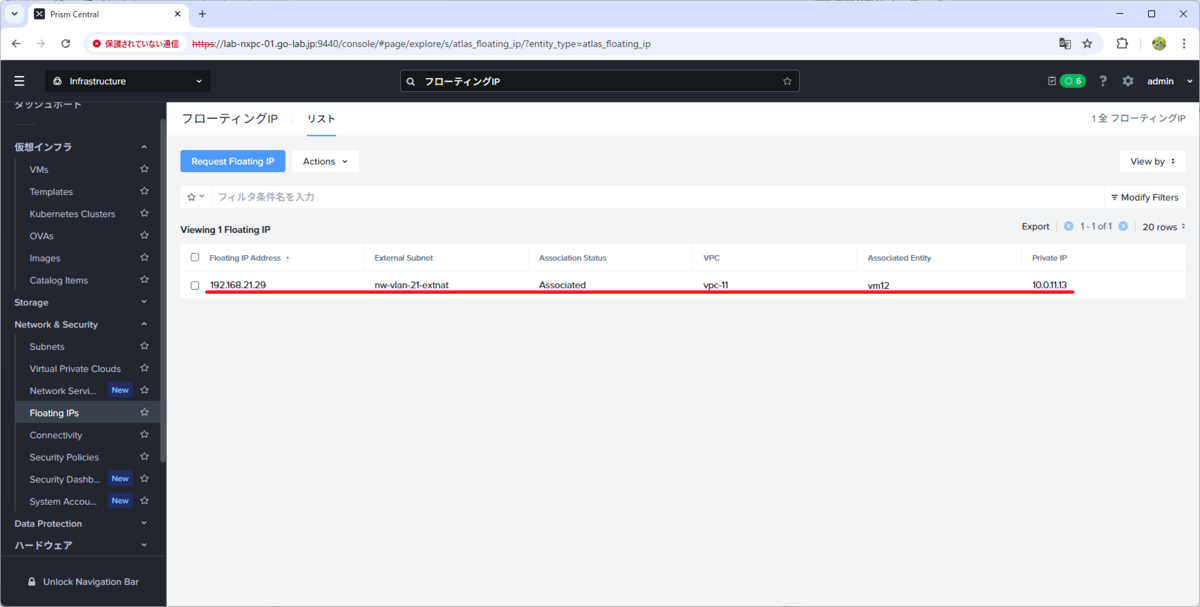

少し待って画面を更新すると、Floating IP アドレスが表示され、仮想マシン「vm12」に割り当てられたことが確認できます。
今回は、下記の IP アドレスが払い出されています。
- Floating IP Address：192.168.21.29
3. Floating IP アドレスへの接続
VPC の外にあるマシンから、Floating IP アドレス宛に SSH で接続してみます。
外部ネットワークにあるマシンから、Floating IP あてに SSH でログインすると、vm12 にログインできます。
- アクセス元のマシンは、Floating IP の External Subnet（192.168.21.0/24）に到達可能なネットワークに配置してあります。
- Floating IP でログインした Linux の IP アドレスを確認すると、vm12 の「10.0.11.13」が設定されています。
つづく。
