Nutanix から見た NDB のソフトウェア プロファイル。

Nutanix Database Service(NDB)では、DB のプロビジョニングに「ソフトウェア プロファイル」が必要で、これは DBMS ソフトウェアをインストールした仮想マシンから作成します。

今回は、Prism Element からソフトウェア プロファイルの様子を見てみます。

構成のイメージです。

今回のソフトウェア プロファイル

今回は、下記の投稿の 4-1 で作成した、Oracle Database のソフトウェア プロファイルを確認してみます。

NDB から見たソフトウェア プロファイル

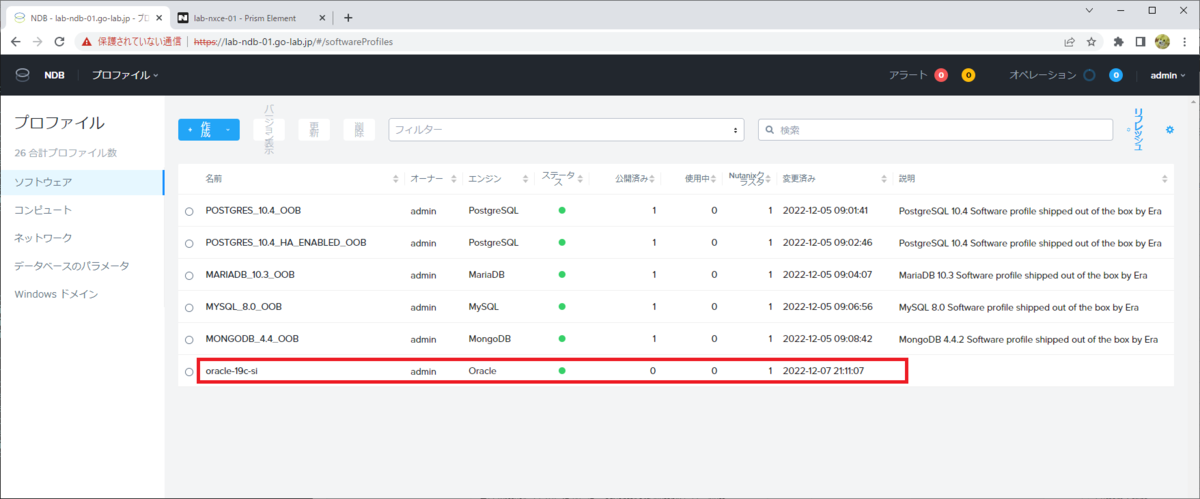

NDB では、「oracle-19c-si」という名前でソフトウェア プロファイルを作成してあります。

NDB の Web UI では、「プロファイル」→「ソフトウェア」を開くと確認できます。

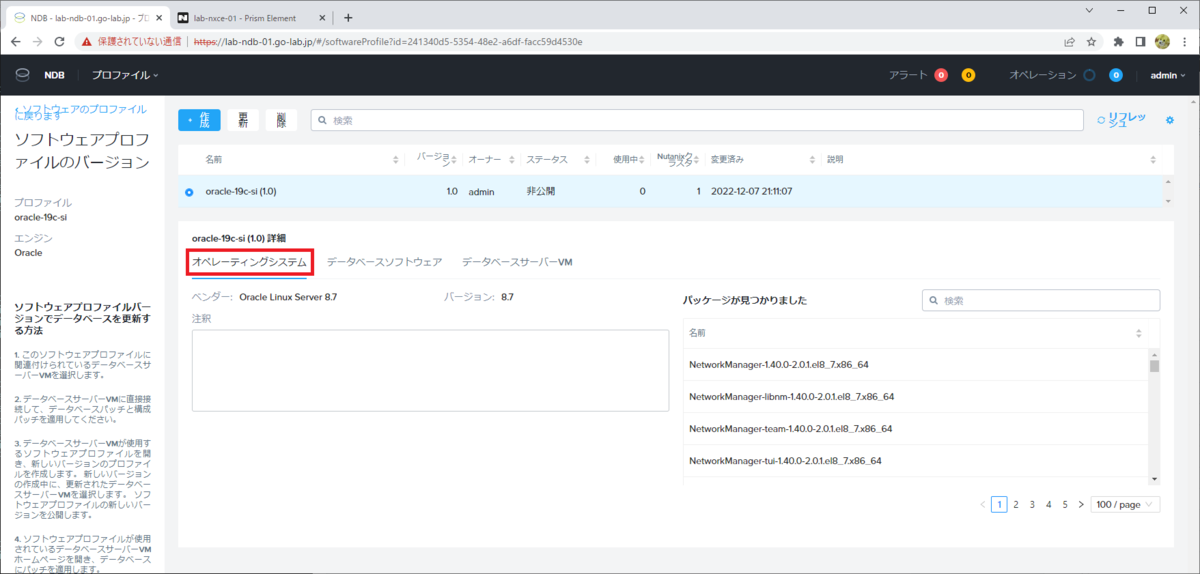

プロファイルには、仮想マシンのオペレーティング システム(のディスク イメージ)が含まれています。

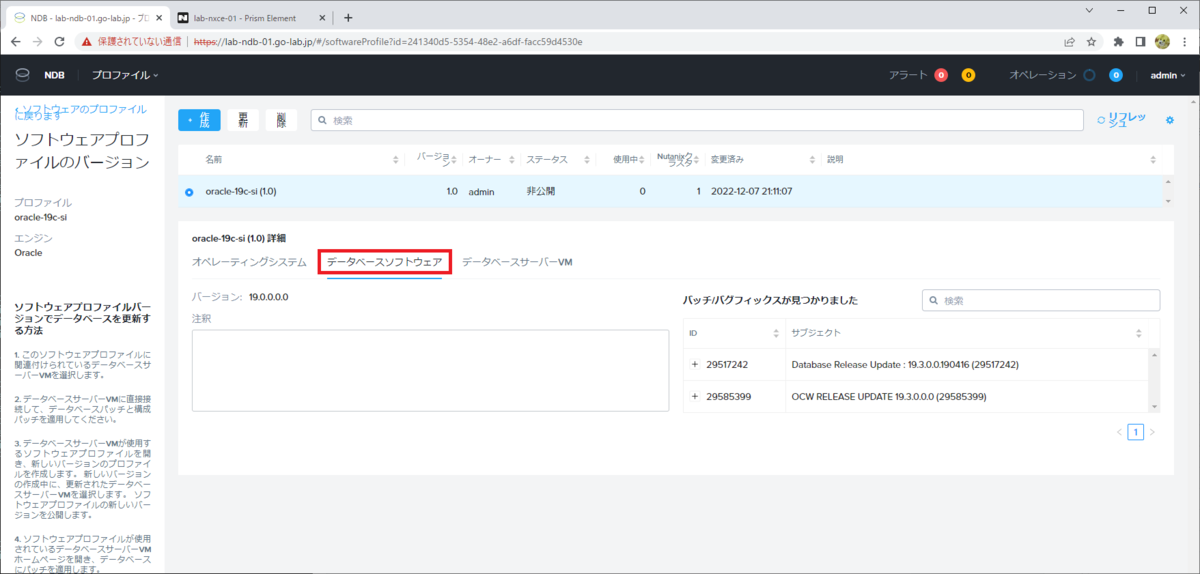

そして、データベース ソフトウェアも含まれています。

Prism Element から見たソフトウェア プロファイル

NDB のソフトウェア プロファイルは、Nutanix AOS 側では、保護ドメイン(PD: Protection Domain)として管理されているようです。

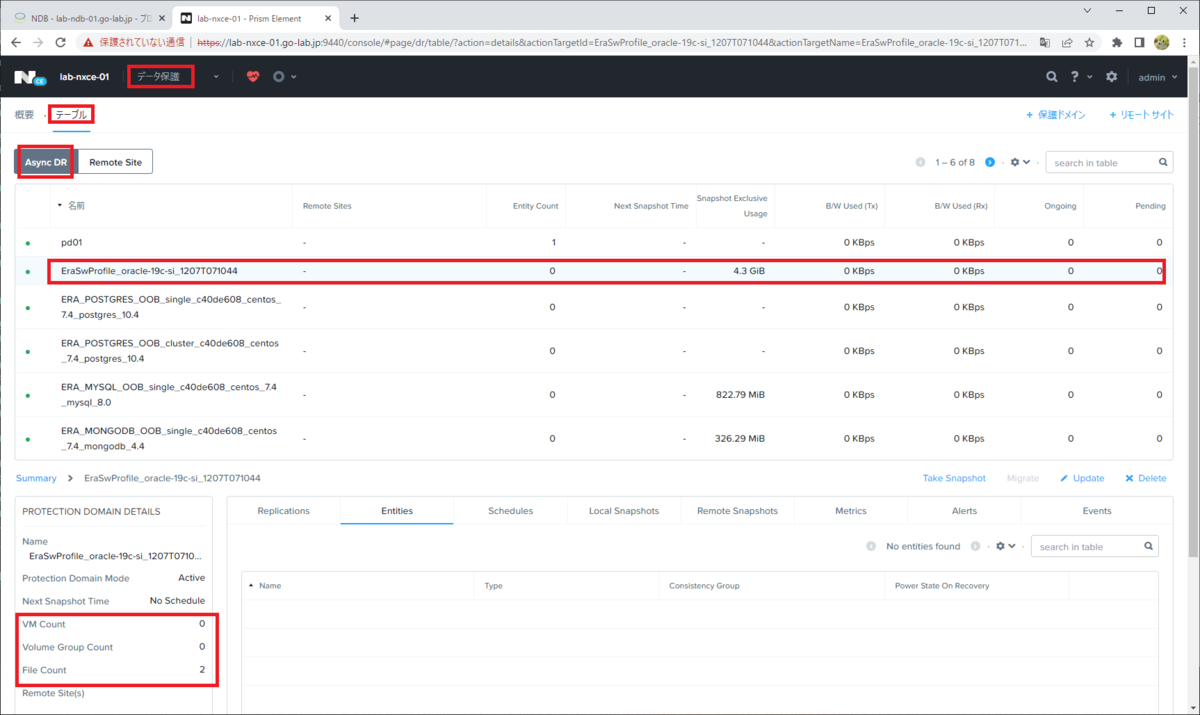

Prism Element の「データ保護」→「テーブル」→「Async DR」を開くと、「EraSwProfile_oracle-19c-si_1207T071044」といった保護ドメインが作成されています。これは「EraSwProfile_<プロファイル名>_<タイムスタンプ>」といった命名規則になっています。

しかし一般的な手順で Prism から作成する保護ドメインとは異なり、VM / Volume Group が含まれていません。そして「Entities」タブが空欄になっています。

かわりに、File が 2つ含まれていますが、これは Prism では表示されていません。

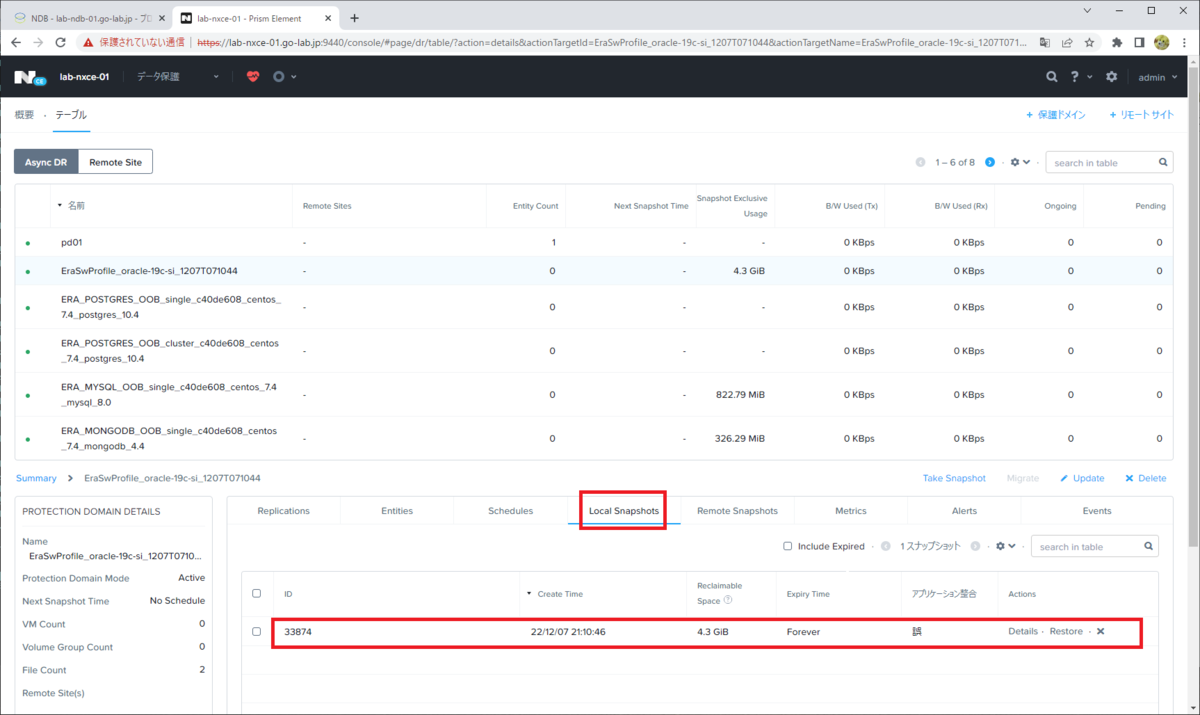

ただ、ソフトウェア プロファイルを作成した時間帯に、スナップショットが作成されています。

Prism で確認できなかった 2つの file は、CVM に SSH ログインすると ncli コマンドで確認できます。 ncli protection-domain list コマンドで確認すると、NFS File が2つ登録されていることが確認できます。

nutanix@NTNX-624676c4-A-CVM:192.168.20.52:~$ ncli protection-domain list name=EraSwProfile_oracle-19c-si_1207T071044

    Protection Domain         : EraSwProfile_oracle-19c-si_1207T071044
    Annotation                : CREATED_BY=ERA
    Active                    : true
    Marked For Removal        : false
    Remote Sites              :
    Schedule Count            : 0
    Next Snapshot Time        :
    Virtual Machine(s)        : 0
    NFS Files                 : 2

        NFS File Name             : /ctr-01/.acropolis/vmdisk/c56b7c20-75fd-4b28-ba4e-4915fc62218f
        Consistency Group         : EraSwProfile_oracle-19c-si_1207T071044_CG

        NFS File Name             : /ctr-01/.acropolis/vmdisk/5a85de7b-f5f8-4360-89cb-595d91c788cf
        Consistency Group         : EraSwProfile_oracle-19c-si_1207T071044_CG
    Volume Groups             : 0



NDB では、この保護ドメインのファイルをもとに DB サーバ VM と DB をプロビジョニングをしているため、DB サーバを削除した後でもソフトウェア プロファイルを利用可能になっているようです。ただし、通常の vDisk やスナップショットとは異なり、ncli / acli ではこのファイルにはアクセスできないようです。

ちなみに、Gird Infrastructure を含む Oracle Database ソフトウェア プロファイルを作成した場合は、NFS File が 3つになります。

以上。
