Nutanix Kubernetes Platform（NKP）で Management Cluster を作成してみる。

Nutanix Kubernetes Platform（NKP）v2.12 がリリースされたので、ためしに Nutanix CE 2.1 に Kubernetes クラスタを作成してみます。今回は、Cluster API で Kubernetes クラスタを管理する「Management Cluster」を作成してみます。

今回の内容です。

今回の環境
1. Linux マシンの用意
2. Podman のインストール
3. kubectl のインストール
4. nkp コマンドのインストール
5. Kubernetes ノード用ディスクイメージの登録
6. ネットワークの作成
7. Kubernetes クラスタの作成（Management Cluster）
8. Management Cluster へのログイン

ドキュメントは下記のあたりです。

https://portal.nutanix.com/page/documents/details?targetId=Nutanix-Kubernetes-Platform-v2_12

今回の環境

下記のソフトウェアを利用しています。

Nutanix Community Edition 2.1（Prism Element）
Prism Central pc.2024.1.0.2
Red Hat Enterprise Linux 8.10（作業マシン）

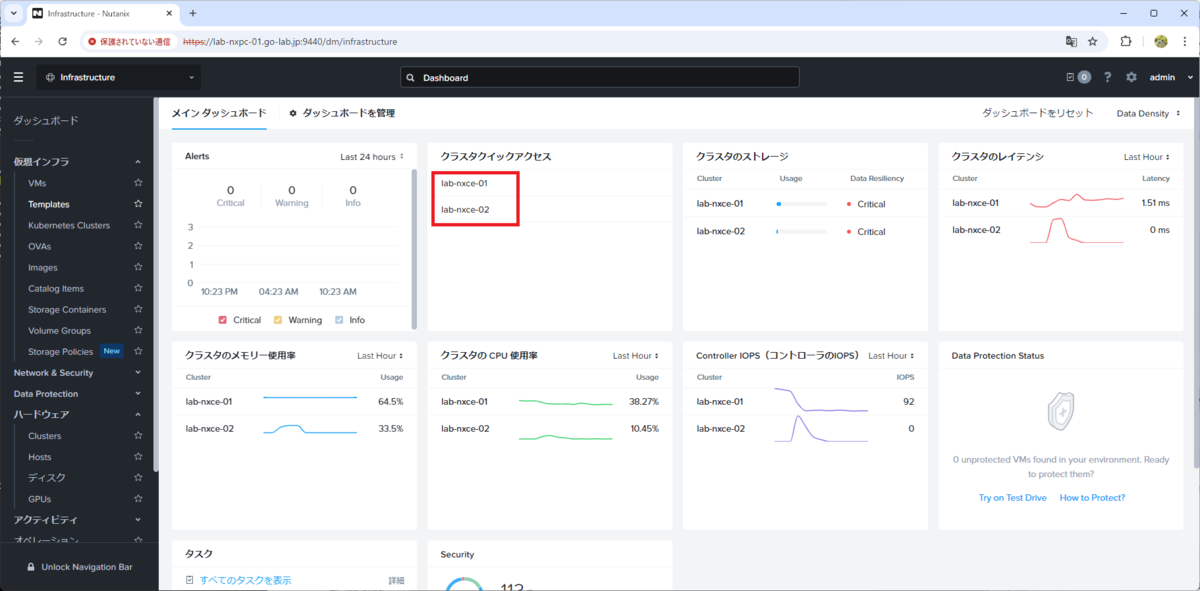

自宅ラボのマシンでは、搭載している CPU / メモリ容量の都合で Prism Central を起動すると他の VM を起動する余裕がありません。そこで、あえて Prism Central に 2つのシングルノード Nutanix クラスタを登録しています。

各 Nutanix CE ノードの搭載リソース
- CPU： 8
- メモリ： 60GB弱
lab-nxce-01 クラスタ： Prism Central 用
lab-nxce-02 クラスタ： NKP の Kubernetes クラスタ作成用

1. Linux マシンの用意

今回は、作業用マシンとして RHEL8 を利用します。ちなみに、OS は Minimal インストールです。手順簡素化のため、今回はすべて root ユーザーで作業しますが、rootless Podman の設定をすれば、一般ユーザーでも作業できます。

[root@lab-nkp-01 ~]# cat /etc/redhat-release
Red Hat Enterprise Linux release 8.10 (Ootpa)

RPM パッケージを更新しておきます。

[root@lab-nkp-01 ~]# dnf update -y
[root@lab-nkp-01 ~]# reboot

実行ファイル（nkp、kubectl）を配置するディレクトリを、ホームディレクトリ直下に作成しておきます。

[root@lab-nkp-01 ~]# mkdir $HOME/bin

Bash の補完機能を利用できるように、bash-completion をインストールします。

[root@lab-nkp-01 ~]# dnf install bash-completion -y

NKP の Kubernetes ノードにログインするための SSH キーペアを生成します。

[root@lab-nkp-01 ~]# ssh-keygen -t rsa -f $HOME/.ssh/id_rsa -P ''
Generating public/private rsa key pair.
Created directory '/root/.ssh'.
Your identification has been saved in /root/.ssh/id_rsa.
Your public key has been saved in /root/.ssh/id_rsa.pub.
The key fingerprint is:
SHA256:moovECf4BG4PUG1bSn+hFB1vVNHM4QoOPHkZ2VGmp9E root@lab-nkp-01
The key's randomart image is:
+---[RSA 3072]----+
| ...  .o..o++B+. |
|o   + o.o+.o.=+  |
|+. o * .=.* o E  |
|++o o o .* . =   |
|.*o    .S . o    |
|. ..   o         |
| .    o          |
|  .. .           |
|  .oo            |
+----[SHA256]-----+

生成した公開鍵ファイル（～.pub）を、あとで nkp コマンドで指定します。

[root@lab-nkp-01 ~]# ls -l $HOME/.ssh/id_rsa*
-rw-------. 1 root root 2602  9月 16 03:57 /root/.ssh/id_rsa
-rw-r--r--. 1 root root  569  9月 16 03:57 /root/.ssh/id_rsa.pub

2. Podman のインストール

NKP での Kubernetes クラスタ作成では kind（Kubernetes IN Docker）を利用するので、その前提として必要になる podman をインストールしておきます。

[root@lab-nkp-01 ~]# dnf install podman -y

3. kubectl のインストール

NKP 2.12 では、Kubernetes v1.29.6 のクラスタが作成されます。そこで、対応したバージョンの kubectl をインストールしておきます。

[root@lab-nkp-01 ~]# curl -L -o $HOME/bin/kubectl https://dl.k8s.io/release/v1.29.6/bin/linux/amd64/kubectl

kubectl には実行権限が付与されていないので、chmod で設定します。

[root@lab-nkp-01 ~]# chmod +x $HOME/bin/kubectl

これで、kubectl が実行できるようになりました。

[root@lab-nkp-01 ~]# kubectl version --client
Client Version: v1.29.6
Kustomize Version: v5.0.4-0.20230601165947-6ce0bf390ce3

4. nkp コマンドのインストール

Nutanix Support & Insight Portal から、下記のファイルをダウンロードして、Linux マシンに配置しておきます。

nkp_v2.12.0_linux_amd64.tar.gz

tar.gz ファイルから nkp ファイルを展開して、$HOME/bin 配下に保存します。

[root@lab-nkp-01 ~]# tar zxvf nkp_v2.12.0_linux_amd64.tar.gz -C $HOME/bin nkp
[root@lab-nkp-01 ~]# ls -l $HOME/bin/nkp
-rwxr-xr-x. 1 1000 1000 93982872  8月 28 02:57 /root/bin/nkp

RHEL 8 では、デフォルトで $HOME/bin ディレクトリが PATH 環境変数に含まれているので、nkp コマンドが実行できます。

[root@lab-nkp-01 ~]# nkp version
diagnose: v0.10.1
imagebuilder: v0.13.1
kommander: v2.12.0
konvoy: v2.12.0
mindthegap: v1.13.1
nkp: v2.12.0

5. Kubernetes ノード用ディスクイメージの登録

Nutanix Support & Insight Portal にある NKP のダウンロードページから、下記の QCOW2 ディスクイメージファイルをダウンロードしておきます。

nkp-rocky-9.4-release-1.29.6-20240816215147.qcow2

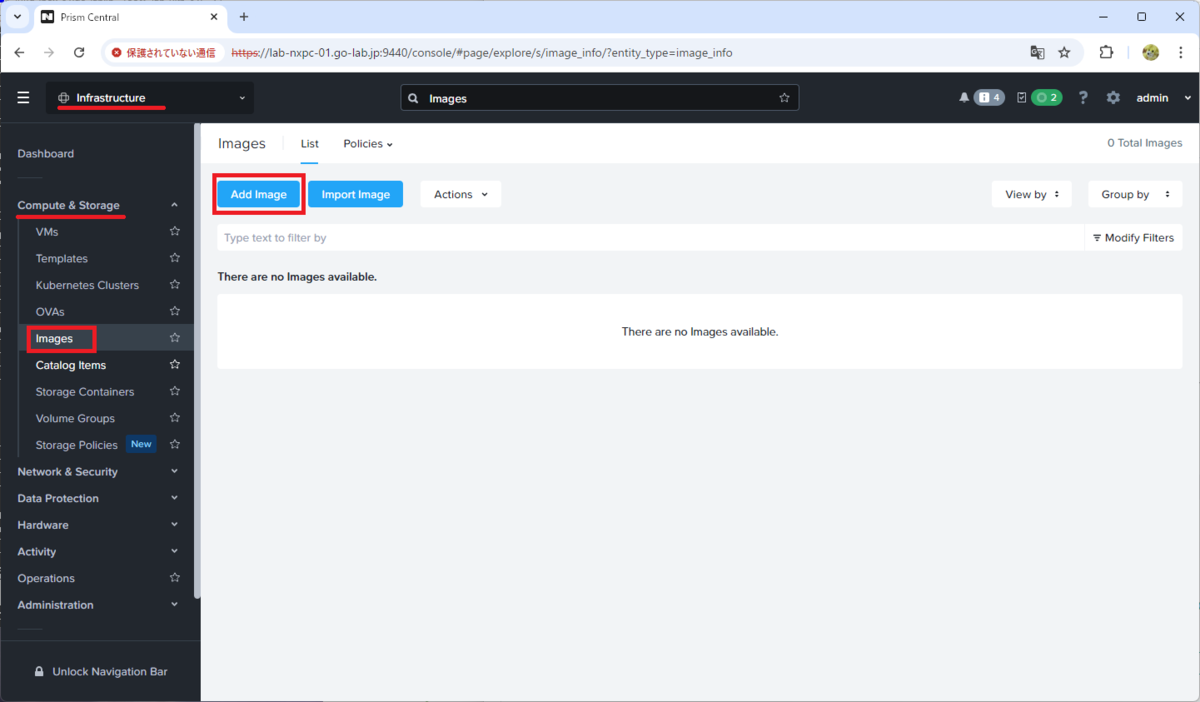

Prism Central にログインして、「Infrastructure」→「Compute & Storage」→「Images」を開き、「Add Image」をクリックします。

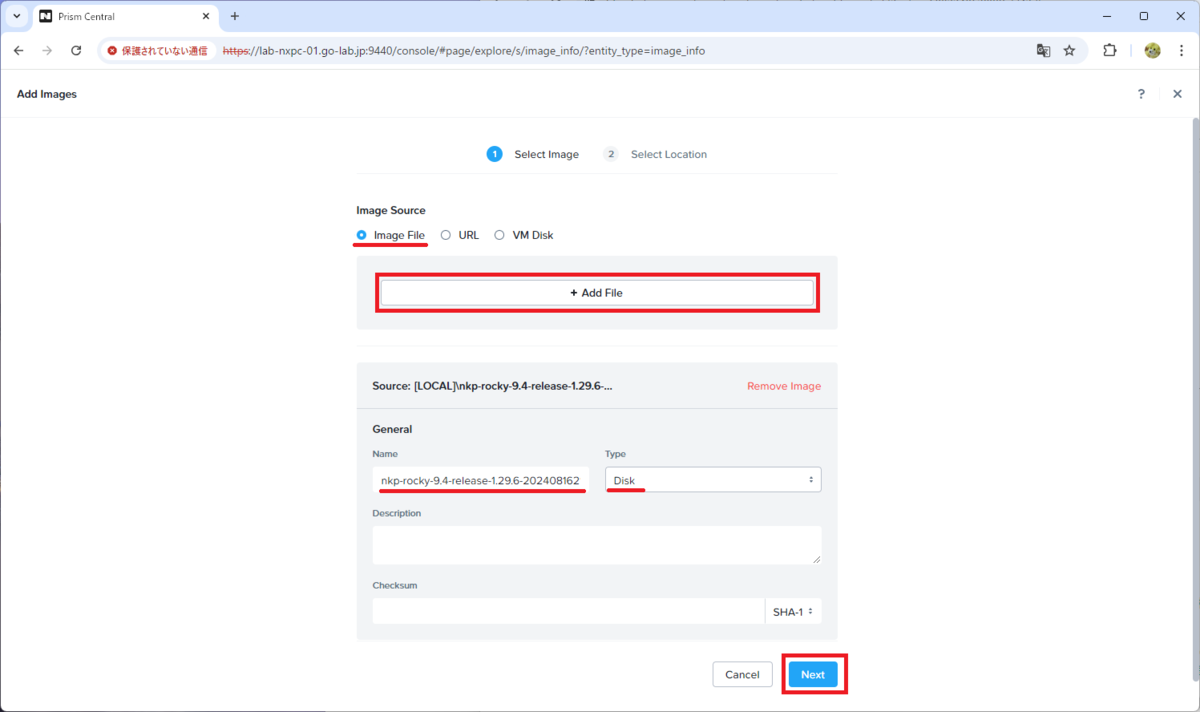

Image Source で「Import File」を選択して「Add File」をクリックし、ダウンロードしておいた QCOW2 ファイルを選択します。

イメージの名前と種類を指定して、「Next」を苦リクします。

Name： nkp-rocky-9.4-release-1.29.6-20240816215147.qcow2
※追加する QCOW2 ファイル名のままにしておく。
Type： Disk

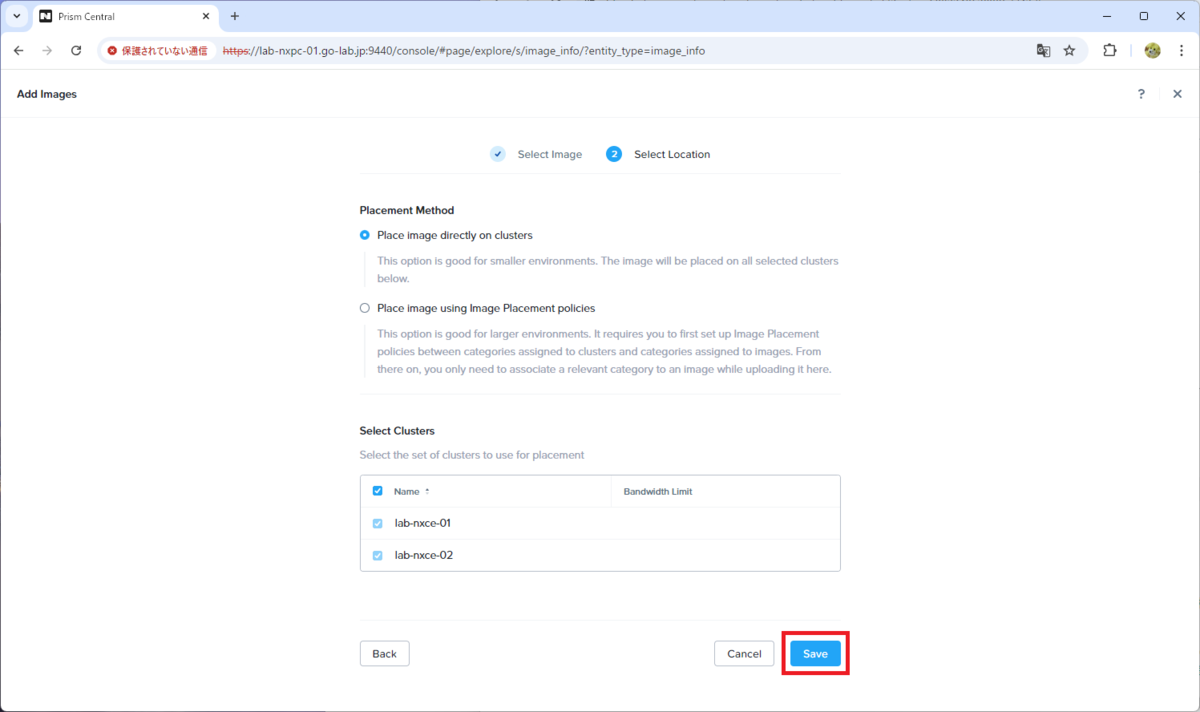

Select Location ページでは、デフォルトのまま「Save」をクリックします。これで、Prism Central に登録されている 2クラスタの両方にディスクイメージが追加されます。

しばらく待つとイメージの処理が完了して、名前や容量などが表示されます。

6. ネットワークの作成

AHV に、IP Address Management（IPAM）が有効化された VLAN ネットワークを作成しておきます。

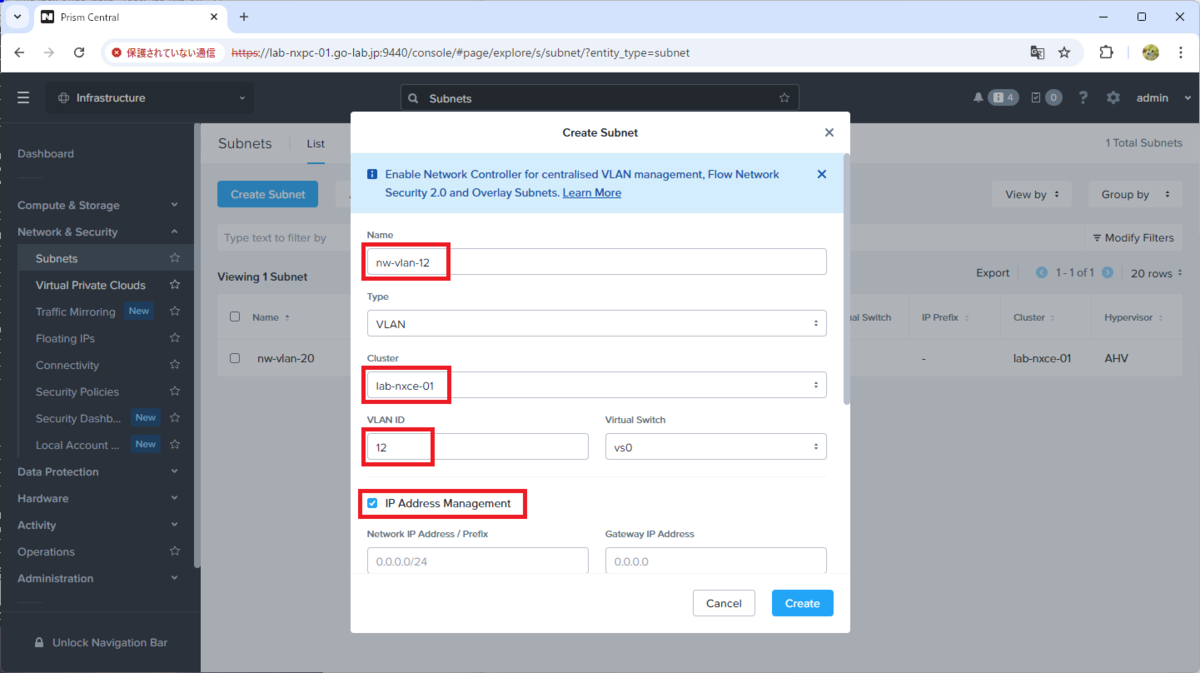

Prism Central の「Infrastructure」→「Network & Security」→「Subnets」を開き、「Create Subnet」をクリックします。

ネットワークの情報を入力して、下にスクロールします。

Name： nw-vlan-12
Type： VLAN ※デフォルトのまま
Compute： lab-nxce-01 ※Nutanix クラスタ名
VLAN ID： 12
Virtual Switch： vs0 ※デフォルトのまま
IP Address Management：チェック ON

IPAM の情報（ネットワークアドレスとゲートウェイ）を入力して、「Add IP Pool」をクリックします。

Network IP Address/Prefix： 192.168.12.0/24
Gateway IP Address： 192.168.12.1

IP Pool の情報を入力して「✓」マークをクリックし、さらにスクロールします。

Start Address： 192.168.12.100
End Address： 192.168.12.149

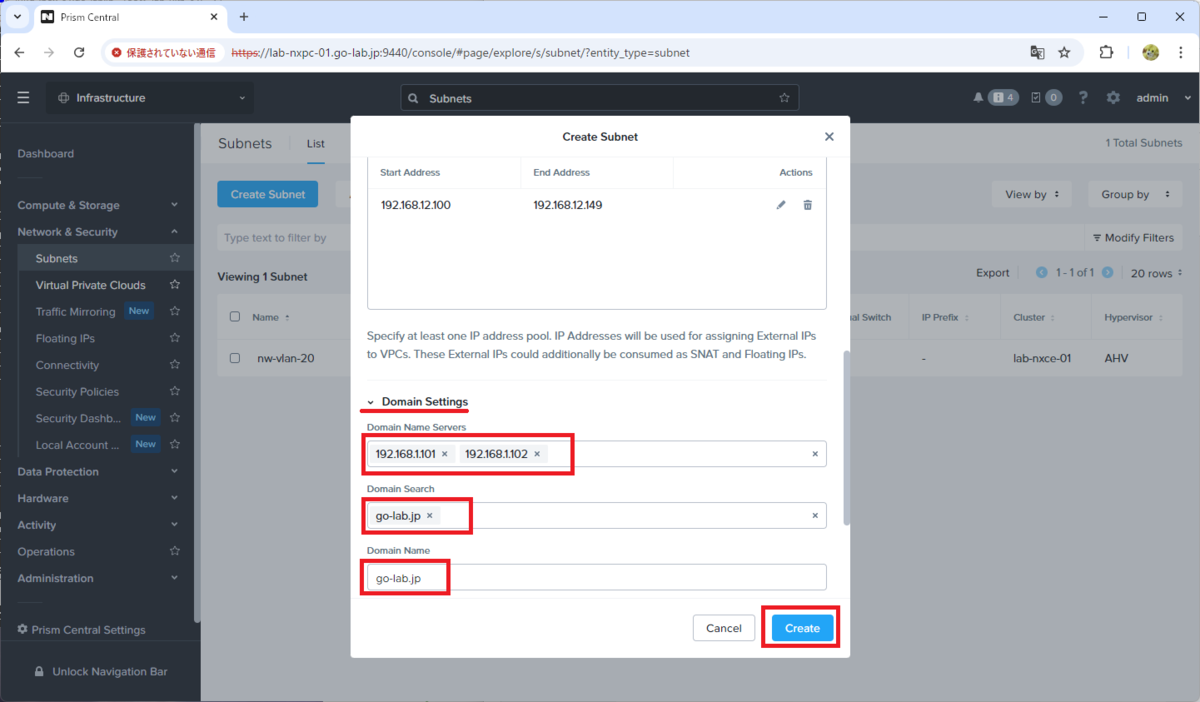

「Domain Settings」を開いて、DNS 関連のパラメータを入力してから「Create」をクリックします。

Domain Name Servers： 192.168.1.101, 192.168.1.102
Domain Search： go-lab.jp
Domain Name： go-lab.jp

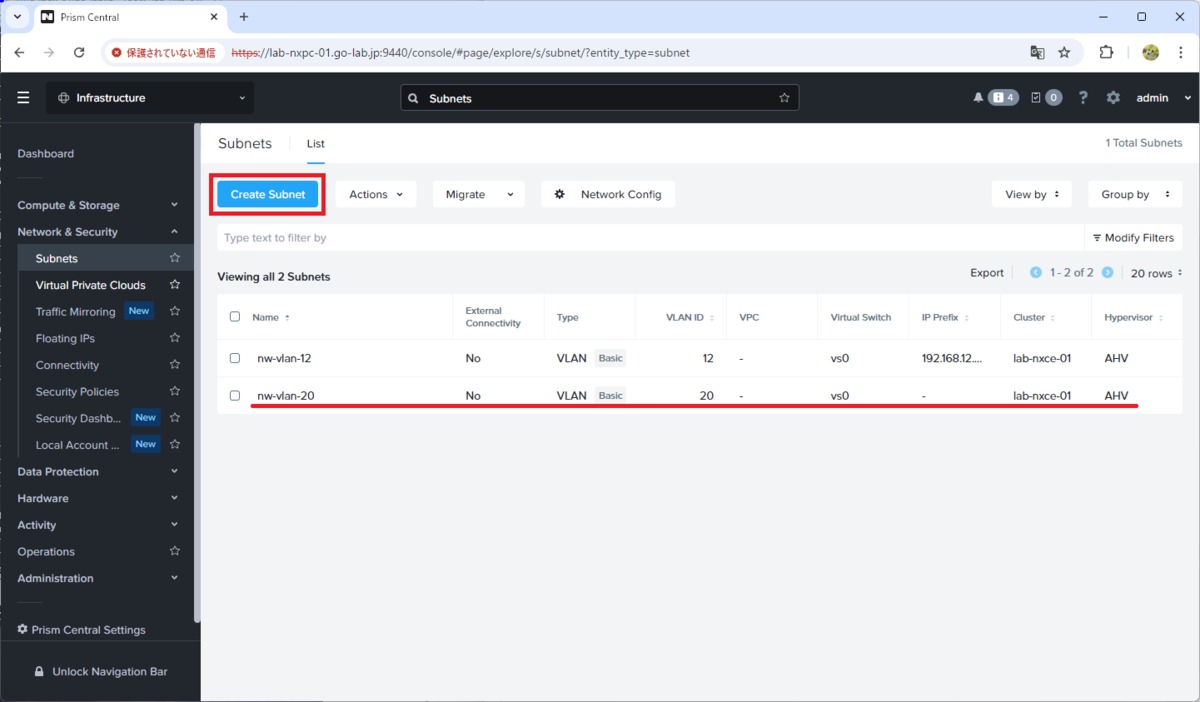

これで、1つめのクラスタ（lab-nxce-01）に VLAN ネットワークが作成されました。つづけて「Create Subnet」をクリックして、2つめのクラスタにも同様のネットワークを作成しておきます。

2つめのクラスタの VLAN ネットワークは、下記のように作成します。1つめの lab-nxce-01 クラスタとの差分は、赤字部分のみです。

Name： nw-vlan-12
Type： VLAN
Compute： lab-nxce-02 ※Nutanix クラスタ名
VLAN ID： 12
Virtual Switch： vs0
IP Address Management：チェック ON
- Network IP Address/Prefix： 192.168.12.0/24
- Gateway IP Address： 192.168.12.1
- IP Pool
  - Start Address： 192.168.12.150
  - End Address： 192.168.12.199
- Domain Settings
  - Domain Name Servers： 192.168.1.101, 192.168.1.102
  - Domain Search： go-lab.jp
  - Domain Name： go-lab.jp

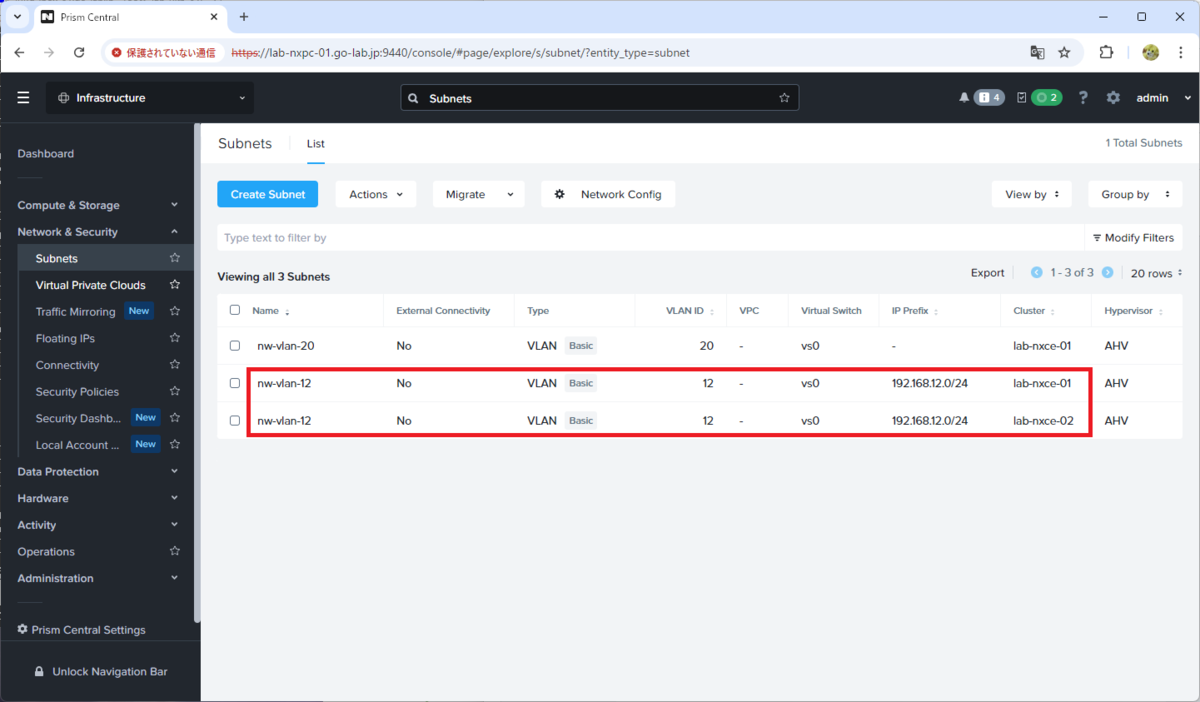

これで、それぞれのクラスタに IPAM が有効化された VLAN ネットワークが作成できました。

7. Kubernetes クラスタの作成（Management Cluster）

NKP の Management Cluster を、nkp コマンドで作成します。今回は root ユーザーで実行していますが、非 root ユーザーの場合は下記のように実行できました。（でも Delegate=yes がうまく認識させられず）

Nutanix Kubernetes Platform（NKP）で nkp コマンドを一般ユーザーで実行してみる。（rootless Podman）

まず、下記のように Prism Central のユーザーとパスワードを環境変数で指定します。

export NUTANIX_USER=admin
export NUTANIX_PASSWORD='パスワード'

Management Cluster は、nkp create cluster nutanix コマンドで作成できます。

このコマンドは、「nkp create cluster nutanix」のみで実行すると、対話モードでパラメータを指定してManagement Cluster を作成できます。しかし操作感が微妙で、Kubernetes ノードのリソース割り当てなどの詳細な設定できないので、今回は nkp コマンドにオプションを指定して実行します。

デフォルト構成（そして最小構成）の Management Cluster は、下記のように作成されます。

Control Plane： 3 ノード（各 4 vCPU、16GB メモリ）
Worker： 4 ノード（各 8 vCPU、32GB メモリ）

この構成ではラボ環境には大きすぎるので、本来の最小構成よりもさらに小さく指定してあります。そこで今回は、下記の nkp create cluster nutanix コマンドを実行します。

Control Plane： 1 ノード（各 4 vCPU、8GB メモリ）
Worker： 2 ノード（各 4 vCPU、6GB メモリ）

nkp create cluster nutanix \
--endpoint=https://lab-nxpc-01.go-lab.jp:9440 \
--insecure \
--control-plane-prism-element-cluster=lab-nxce-02 \
--worker-prism-element-cluster=lab-nxce-02 \
--control-plane-subnets=nw-vlan-12 \
--worker-subnets=nw-vlan-12 \
--cluster-name=nkpm01 \
--control-plane-endpoint-ip=192.168.12.200 \
--control-plane-vm-image=nkp-rocky-9.4-release-1.29.6-20240816215147.qcow2 \
--worker-vm-image=nkp-rocky-9.4-release-1.29.6-20240816215147.qcow2 \
--kubernetes-service-load-balancer-ip-range=192.168.12.201-192.168.12.204 \
--kubernetes-pod-network-cidr=172.16.0.0/16 \
--kubernetes-service-cidr=10.96.0.0/12 \
--csi-hypervisor-attached-volumes=true \
--csi-storage-container=default-container-88443613598780 \
--ssh-public-key-file=/root/.ssh/id_rsa.pub \
--self-managed \
--control-plane-replicas=1 \
--control-plane-vcpus=4 \
--control-plane-memory=8 \
--worker-replicas=2 \
--worker-vcpus=4 \
--worker-memory=6

nkp create cluster nutanix コマンドを実行してしばらく待つと、Kubernetes クラスタ（Management Cluster）が作成されます。ちなみに、さらに「--dry-run」オプションで追加することで、クラスタ作成直前までの事前確認ができます。

[root@lab-nkp-01 ~]# nkp create cluster nutanix \
> --endpoint=https://lab-nxpc-01.go-lab.jp:9440 \
> --insecure \
> --control-plane-prism-element-cluster=lab-nxce-02 \
> --worker-prism-element-cluster=lab-nxce-02 \
> --control-plane-subnets=nw-vlan-12 \
> --worker-subnets=nw-vlan-12 \
> --cluster-name=nkpm01 \
> --control-plane-endpoint-ip=192.168.12.200 \
> --control-plane-vm-image=nkp-rocky-9.4-release-1.29.6-20240816215147.qcow2 \
> --worker-vm-image=nkp-rocky-9.4-release-1.29.6-20240816215147.qcow2 \
> --kubernetes-service-load-balancer-ip-range=192.168.12.201-192.168.12.204 \
> --kubernetes-pod-network-cidr=172.16.0.0/16 \
> --kubernetes-service-cidr=10.96.0.0/12 \
> --csi-hypervisor-attached-volumes=true \
> --csi-storage-container=default-container-88443613598780 \
> --ssh-public-key-file=/root/.ssh/id_rsa.pub \
> --self-managed \
> --control-plane-replicas=1 \
> --control-plane-vcpus=4 \
> --control-plane-memory=8 \
> --worker-replicas=2 \
> --worker-vcpus=4 \
> --worker-memory=6
 ✓ Creating a bootstrap cluster
 ✓ Initializing new CAPI components
 ✓ Creating ClusterClass resources
 ✓ Creating ClusterClass resources
Generating cluster resources
cluster.cluster.x-k8s.io/nkpm01 created
secret/nkpm01-pc-credentials created
secret/nkpm01-pc-credentials-for-csi created
configmap/kommander-bootstrap-configuration created
secret/global-nutanix-credentials created
 ✓ Waiting for cluster infrastructure to be ready
 ✓ Waiting for cluster control-planes to be ready
 ✓ Waiting for machines to be ready
 ✓ Initializing new CAPI components
 ✓ Creating ClusterClass resources
 ✓ Moving cluster resources

You can now view resources in the moved cluster by using the --kubeconfig flag with kubectl.
For example: kubectl --kubeconfig="/root/nkpm01.conf" get nodes

 ✓ Deleting bootstrap cluster

Cluster default/nkpm01 kubeconfig was written to to the filesystem.
You can now view resources in the new cluster by using the --kubeconfig flag with kubectl.
For example: kubectl --kubeconfig="/root/nkpm01.conf" get nodes

Starting kommander installation
 ✓ Deploying Flux
 ✓ Deploying Ingress certificate
 ✓ Creating kommander-overrides ConfigMap
 ✓ Deploying Git Operator
 ✓ Creating GitClaim for management GitRepository
 ✓ Creating GitClaimUser for accessing management GitRepository
 ✓ Creating HTTP Proxy configuration
 ✓ Deploying Flux configuration
 ✓ Deploying Kommander Operator
 ✓ Creating KommanderCore resource
 ✓ Cleaning up kommander bootstrap resources
 ✓ Deploying Substitution variables
 ✓ Deploying Flux configuration
 ✓ Deploying Gatekeeper
 ✓ Deploying Kommander AppManagement
 ✓ Creating Core AppDeployments
 ✓ 4 out of 12 core applications have been installed (waiting for dex, dex-k8s-authenticator and 6 more)
 ✓ 5 out of 12 core applications have been installed (waiting for dex, dex-k8s-authenticator and 5 more)
 ✓ 8 out of 12 core applications have been installed (waiting for dex-k8s-authenticator, kommander and 2 more)
 ✓ 9 out of 12 core applications have been installed (waiting for dex-k8s-authenticator, kommander-ui and 1 more)
 ✓ 10 out of 12 core applications have been installed (waiting for dex-k8s-authenticator, traefik-forward-auth-mgmt)
 ✓ 11 out of 12 core applications have been installed (waiting for traefik-forward-auth-mgmt)
 ✓ Creating cluster-admin credentials

Cluster was created successfully! Get the dashboard details with:
nkp get dashboard --kubeconfig="/root/nkpm01.conf"

[root@lab-nkp-01 ~]#

カレントディレクトリに kubeconfig（＜クラスタ名＞.conf）ファイルが作成されるので、kubectl で接続してみます。（記念の参照コマンドはこちら）

[root@lab-nkp-01 ~]# kubectl --kubeconfig=nkpm01.conf get nodes
NAME                            STATUS   ROLES           AGE   VERSION
nkpm01-dh72h-sxwm5              Ready    control-plane   22m   v1.29.6
nkpm01-md-0-td65c-k9h78-d7z6g   Ready    <none>          20m   v1.29.6
nkpm01-md-0-td65c-k9h78-m2dnk   Ready    <none>          21m   v1.29.6

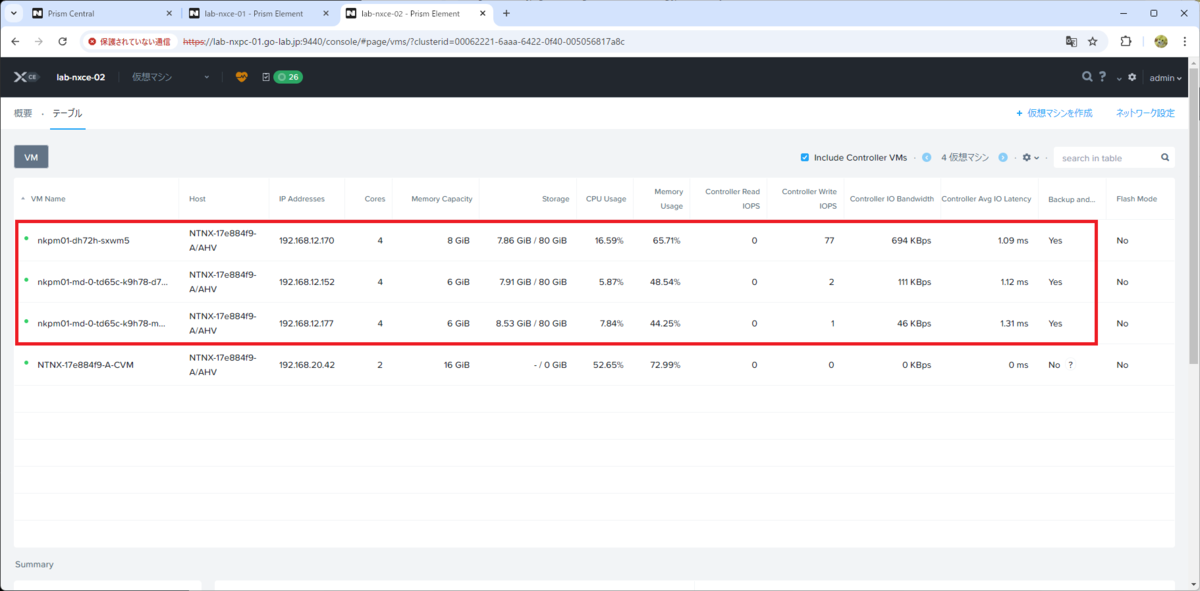

Prism Elemet でも、NKP によって Kubernetes ノードの仮想マシンが作成されたことが確認できます。

ちなみに、Prism Centarl のバージョンがサポート対象より低いと、下記のようなエラーになり、Management Cluster の作成に失敗します。これは、「kubectl -n ntnx-system logs -l job-name=nutanix-csi-precheck-job」コマンドで確認したものです。

main.go:256: [ERROR] PC version: pc.2023.4.0.2 not supported, minimum required version: pc.2024.1

8. Management Cluster へのログイン

nkp get dashboard コマンドで、ダッシュボードにログインするための情報を表示します。このコマンドは、Management Cluster 作成が完了したターミナル画面にも表示されているはずです。kubeconfig ファイルのパスは下記のようになっています。

＜nkp コマンドの実行ディレクトリ＞/＜クラスタ名＞.conf

ちなみに、ユーザー名とパスワードは、クラスタを作成するたびにランダム生成されます。

[root@lab-nkp-01 ~]# nkp get dashboard --kubeconfig="/root/nkpm01.conf"
Username: intelligent_leakey
Password: 1DSlLSOyl5kpNW3Ky4yfSoJKsjWsYbP4HCVyghcCsZU2KD5HeHh2xWa4Rum2LdhE
URL: https://192.168.12.201/dkp/kommander/dashboard

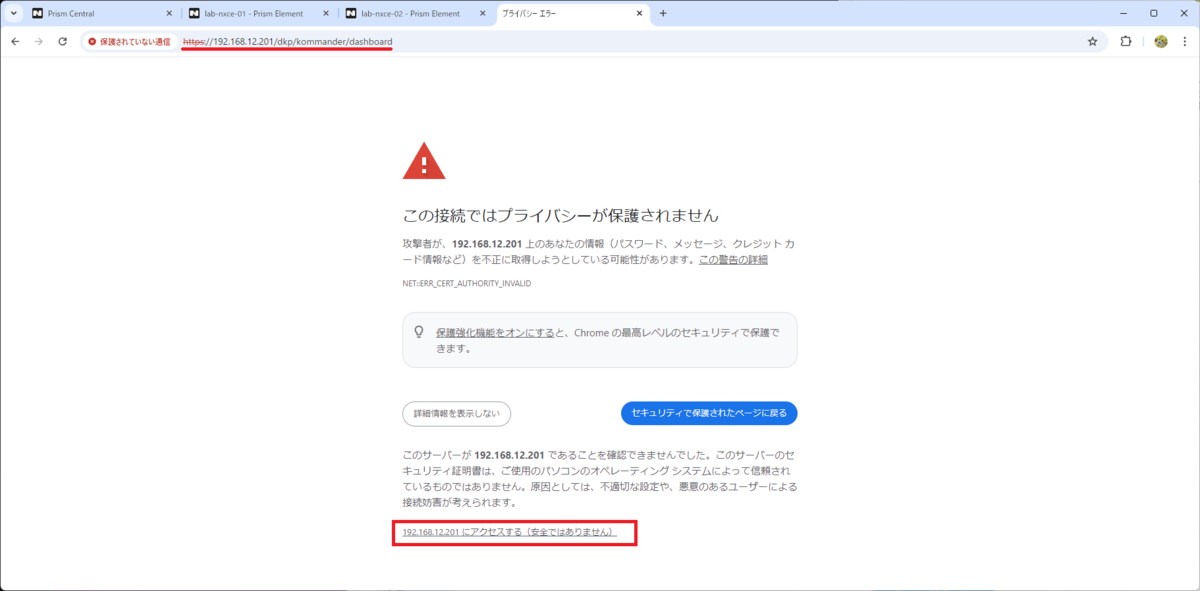

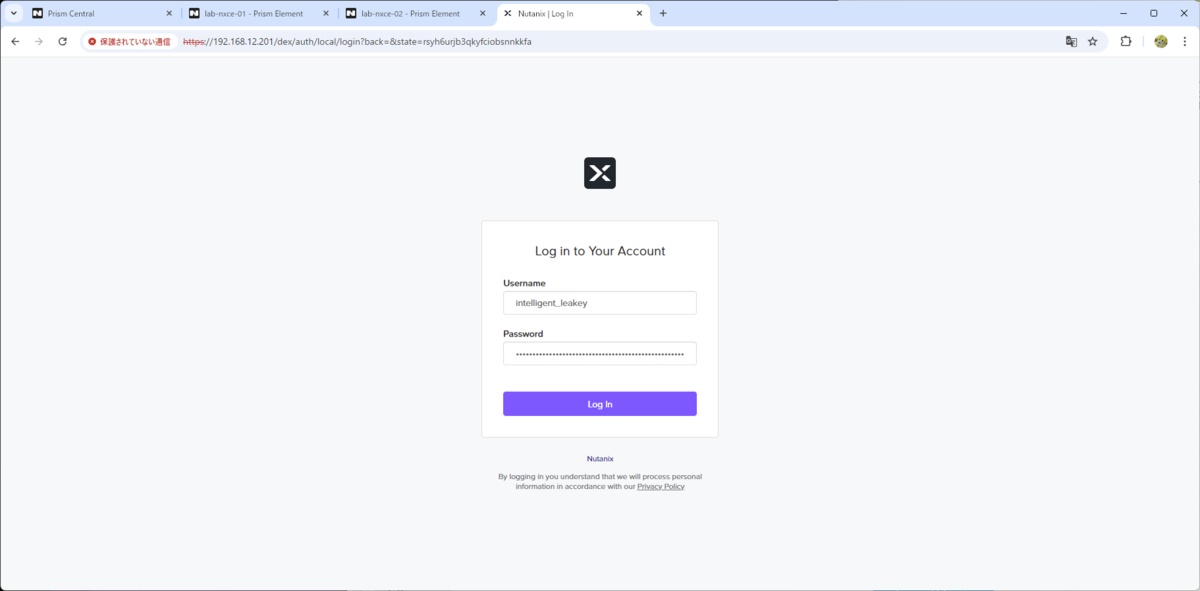

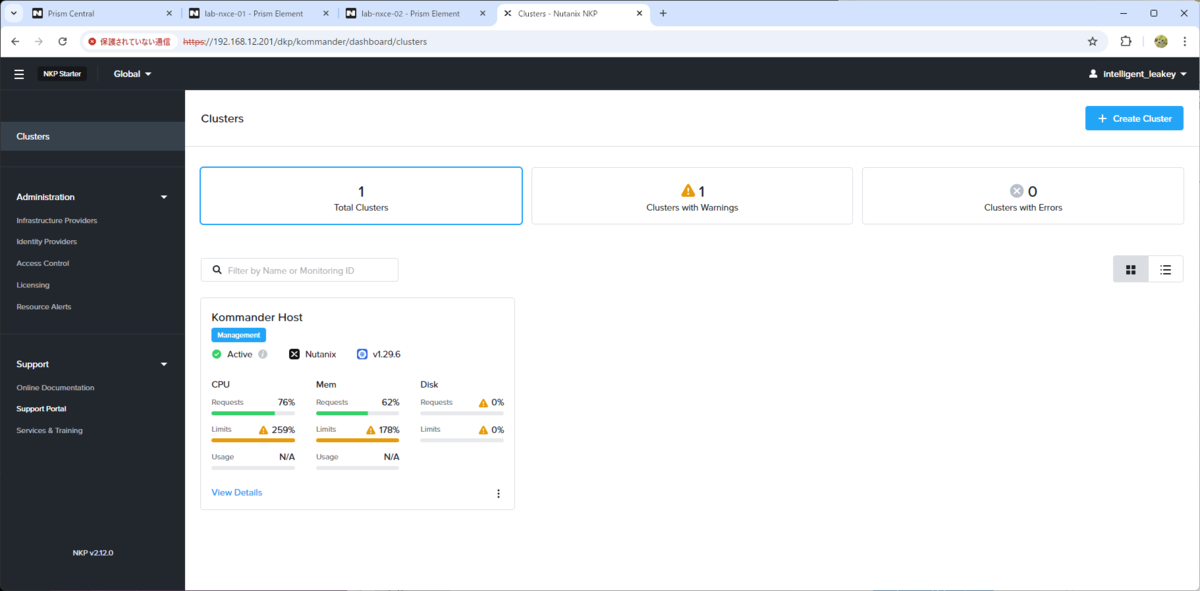

表示された URL に Web ブラウザでアクセスして、証明書エラーを無視して進みます。
