Nutanix AHV での CVM 障害時のユーザ VM の様子を見る。(外部 VG 編)

前回は、Nutanix CE / AHV のユーザ VM  に直接続した、Nutanix Volumes(旧 ABS)の Volume Group(VG)について、CVM 障害時の 様子を見てみました。

AHV で VG を利用するときは、物理マシンの OS もしくはゲスト OS の iSCSI イニシエータからの接続か、VM への直接続が可能です。今回は Nutanix 外部のサーバの iSCSI イニシエータから接続されている VG の iSCSI 接続が、別の CVM に切り替わる様子を見てみます。

今回の VG 構成

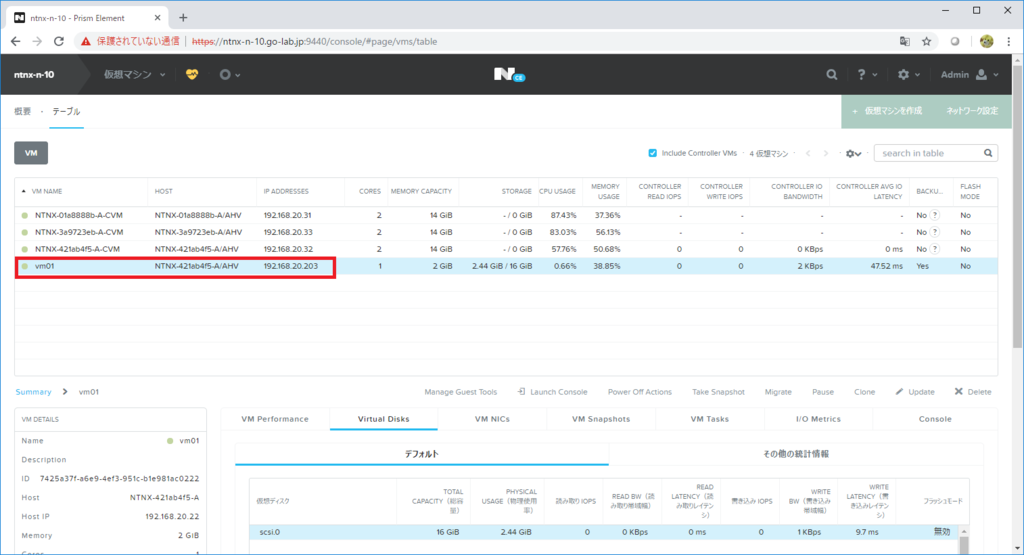

Nutanix クラスタは前回と同様の構成で、バージョンは ce-2018.01.05-stable、AHV は 3ノード、ユーザ VM は 1台(vm01。これを Nutanix 外部サーバ役に見立てる)だけ起動していて、AHV のアドレスは 192.168.20.22 です。

f:id:gowatana:20181218221445p:plain

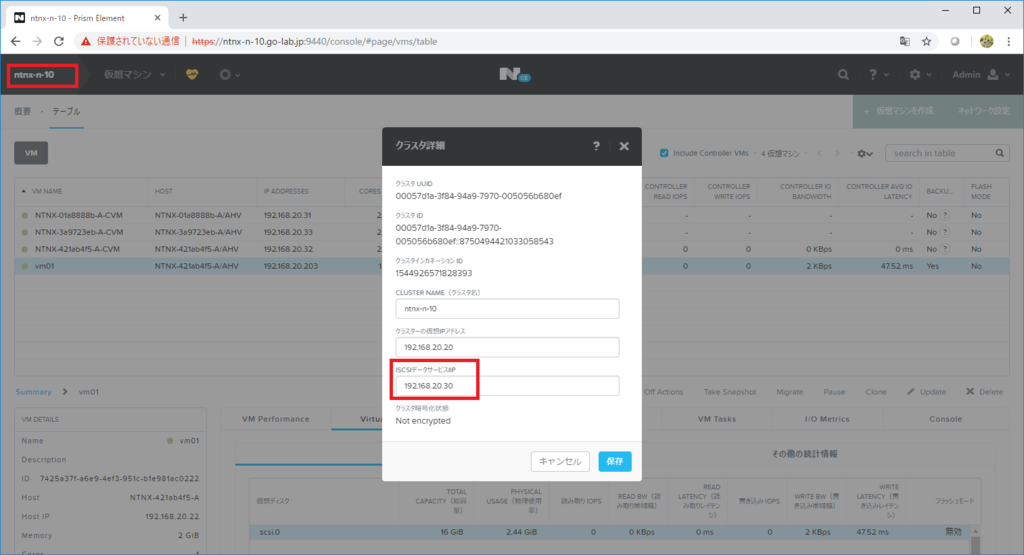

Nutanix クラスタに、iSCSI データ サービス IP アドレスを設定ずみです。

f:id:gowatana:20181218221537p:plain

VG「vg01」は前回と同じもので vDisk(Volume)を 3つ作成しています。しかし、今回は、外部サーバの iSCSI イニシエータを登録しています。

f:id:gowatana:20181218221653p:plain
外部サーバ役として、Linux サーバの iSCSI イニシエータから VG に接続しています。

f:id:gowatana:20181218221350p:plain

通常時の 外部サーバ → VG への iSCSI 接続

VG が VM 直接続の場合と異なり、AHV には外部サーバから VG の iSCSI 接続はありません。VM のローカル vDisk による iSCSI 接続だけが AHV「192.168.20.22」に見られます。

CVM$ hostssh "netstat -na | grep :3261"
============= 192.168.20.22 ============
tcp        0      0 127.0.0.1:3261          0.0.0.0:*               LISTEN
tcp        0      0 192.168.5.1:45284       192.168.5.254:3261      ESTABLISHED
============= 192.168.20.21 ============
tcp        0      0 127.0.0.1:3261          0.0.0.0:*               LISTEN
============= 192.168.20.23 ============
tcp        0      0 127.0.0.1:3261          0.0.0.0:*               LISTEN

iSCSI イニシエータから CVM のターゲットにログインするときは、3205 ポートです。ちなみに「192.168.20.203」は iSCSI 接続をしている Linux OS 側の IP アドレスです。今回の VG には vDisk が 3つあり、それぞれ別の CVM に分散されたようです。

CVM$ allssh "netstat -na | grep 192.168.20.203"
================== 192.168.20.31 =================
tcp        0      0 192.168.20.31:3205      192.168.20.203:57572    ESTABLISHED
================== 192.168.20.32 =================
tcp        0      0 192.168.20.32:3205      192.168.20.203:34252    ESTABLISHED
================== 192.168.20.33 =================
tcp        0      0 192.168.20.33:3205      192.168.20.203:51597    ESTABLISHED

Linux サーバ側から見ても、下記のようになっています。iSCSI 接続は、 CVM 宛の 3205 番ポートです。

[root@vm01 ~]# netstat -na | grep :3205
tcp        0      0 192.168.20.203:34252    192.168.20.32:3205      ESTABLISHED
tcp        0      0 192.168.20.203:57572    192.168.20.31:3205      ESTABLISHED
tcp        0      0 192.168.20.203:51597    192.168.20.33:3205      ESTABLISHED

CVM 障害発生

今回は、VG の iSCSI セッションが3ノードすべての CVM に分散されているので、ユーザ VM がいない AHV の CVM を 停止して、iSCSI セッションを見てみます。

1号機です。CVM だけが起動しています。

CVM$ ssh root@192.168.20.21 virsh list
FIPS mode initialized
 Id    Name                           State
----------------------------------------------------
 2     NTNX-01a8888b-A-CVM            running

CVM を停止します。

CVM$ ssh root@192.168.20.21 virsh destroy NTNX-01a8888b-A-CVM
FIPS mode initialized
Domain NTNX-01a8888b-A-CVM destroyed

CVM$ ssh root@192.168.20.21 virsh list
FIPS mode initialized
 Id    Name                           State
----------------------------------------------------

CVM$

Linux サーバ側のログファイル(/var/log/messages)を見ていると、下記のように iscsid はエラーを検知します。

Dec 18 21:55:59 vm01 iscsid: Kernel reported iSCSI connection 2:0 error (1022 - Invalid or unknown error code) state (3)
Dec 18 21:56:19 vm01 iscsid: connect to 192.168.20.30:3260 failed (No route to host)
Dec 18 21:56:25 vm01 iscsid: connect to 192.168.20.30:3260 failed (No route to host)
Dec 18 21:56:30 vm01 iscsid: connection2:0 is operational after recovery (4 attempts)

停止した CVM への VG の iSCSI セッションは、別の CVM に張りなおされました。

CVM$ ssh nutanix@192.168.20.32 "netstat -na | grep 192.168.20.203"
FIPS mode initialized
Nutanix Controller VM
tcp        0      0 192.168.20.32:3205      192.168.20.203:34259    ESTABLISHED
tcp        0      0 192.168.20.32:3205      192.168.20.203:34252    ESTABLISHED
CVM$ ssh nutanix@192.168.20.33 "netstat -na | grep 192.168.20.203"
FIPS mode initialized
Nutanix Controller VM
tcp        0      0 192.168.20.33:3205      192.168.20.203:51597    ESTABLISHED
CVM$

Linux 側でも、iSCSI のセッションが正常な CVM に張りなおされたことがわかります。

[root@vm01 ~]# lsof -P -i:3205 -n
COMMAND   PID USER   FD   TYPE DEVICE SIZE/OFF NODE NAME
iscsid  15173 root    9u  IPv4  47638      0t0  TCP 192.168.20.203:34259->192.168.20.32:3205 (ESTABLISHED)
iscsid  15173 root   12u  IPv4  45520      0t0  TCP 192.168.20.203:34252->192.168.20.32:3205 (ESTABLISHED)
iscsid  15173 root   14u  IPv4  45447      0t0  TCP 192.168.20.203:51597->192.168.20.33:3205 (ESTABLISHED)

ちなみに、停止した CVM を復旧すると、セッションは元に戻るようです。

以上。
