Nutanix CE の ABS Volume を Oracle で相互利用してみる。Part.1

ABS Oracle

Nutanix CE の Acropolis Block Services(ABS)ボリュームが、Oracle Database での利用も想定しているようです。ためしに、2台の Oracle Database サーバで、ABS ボリュームを利用したデータ移行をしてみようと思います。

今回のサーバ構成

Oracle DB のサーバは 2台用意します。

移行元: Oracle DB Server ‐ A(以下 ora-sv-a)

  • Nutanix AHV の VM
  • Nutanix CE 用の物理サーバがないので ESXi での Nested Nutanix CE を利用。

移行先: Oracle DB Server - A(以下 ora-sv-b)

  • Nutanix Cluster の外部にあるサーバ役。
  • 今回は ESXi 上の VM として構築。

移行元 / 移行先の OS / Oracle のソフトウェア構成は合わせてあります。

  • OS: Oracle Linux 7
  • Oracle Database 12c R1
  • Oracle Database は、シングル インスタンス(シングルノード)。
  • Oracle Grid Infrastructure あり。Oracle ASM、Oracle Restart 構成。

f:id:gowatana:20160903225656p:plain

データ移行のシナリオ

下記のような前提で、データ移行してみます。

  • ora-sv-a にある Oracle DB 「oradba」のデータを、ora-sv-b の Oracle DB 「oradbb」に移行する。Oracle DB は移行先で作成ずみ。
  • DB 全体ではなく一部の表領域のみ移行してみる。
  • Oracle Database のストレージは、Oracle ASM を使用する。Oracle のデータファイルは、ASM Disk Group に格納している。
  • 移行対象の表領域は、独立した Oracle ASM Disk Group に配置する。

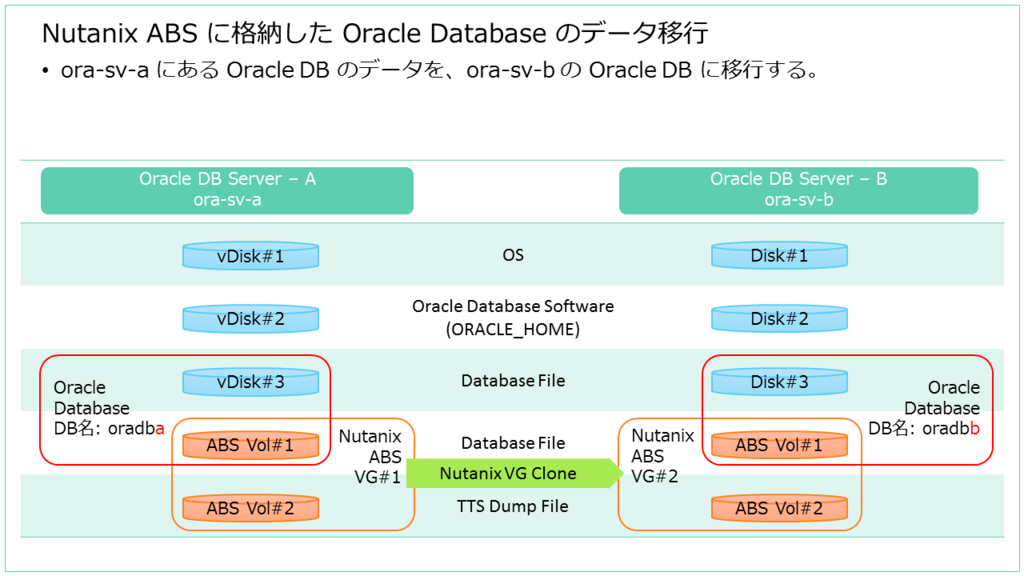

Nutanix ABS の VG 構成

  • 移行対象となる Oracle DB のデータ配置領域として Nutanix ABS の ボリューム グループ(VG)を用意する。
  • ora-sv-a 用に VG を 1つ作成して、ボリュームは2つ含める。
  • ボリューム 1つめは、ASM Diskとして使用する。
  • ボリューム 2つめは、Oracle TTS のダンプファイルを配置しておく。
    ※このボリュームは必須ではない。
  • ora-sv-b に接続する VG は、移行手順のなかで ora-sv-a の VG をクローンして作成する。

f:id:gowatana:20160903225709p:plain

Nutanix ABS ボリューム のサーバとの接続

移行元、移行先の ABS ボリュームの接続方法は、あえて別の方法にします。

  • 移行元の ora-sv-a では、Nutanix AHV の機能で、VM へ直接接続する。AHV(KVM)の VM から、 QEMU の iSCSI イニシエータで接続され、ゲスト OS の Linux からは 直接接続された SCSI ディスクのように見える。
  • 移行先の ora-sv-b では、Linux OS がもつ iSCSI イニシエータで接続する。

f:id:gowatana:20160903225724p:plain

今回は Oracle ASM を使用します。

移行先サーバにボリュームを接続しただけでは Oracle Database が表領域として認識しないので、Oracle TTS(Transportable Tablespace)という機能を使用します。

移行先サーバには、下記のように移行ます。

  1. ora-sv-a で使用していた Nutanix VG を Clone して ora-sv-b に接続する。
  2. ASM で管理されているデータを、Oracleトランスポータブル表領域(TTS)として移行先の Oracle Database にインポートする。

f:id:gowatana:20160904230248p:plain



つづく。
