Nutanix x OpenStack での Snapshot 作成。

OpenStack 連携している Nutanix CE で、Snapshot を取得してみました。
OpenStack 側から Snapshot を取得すると Prism 側では「Snapshot」ではなく「Image Configuration」に表示されるようになります。

Snapshot 作成前の状態

Nova インスタンスは、vm01 だけ作成してあります。

f:id:gowatana:20160503002912p:plain

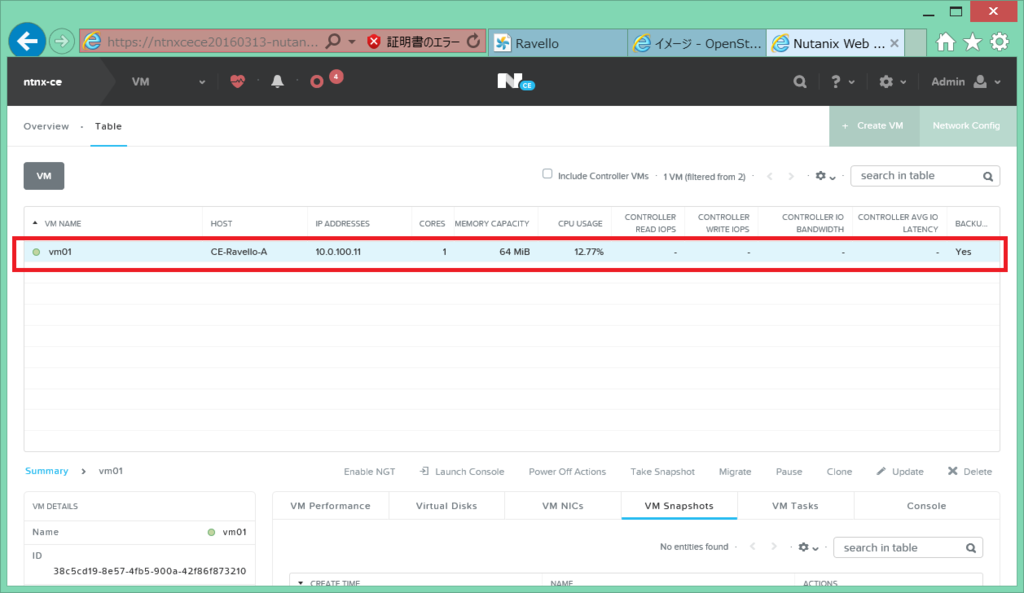

Prism でも、vm01 が表示されています。

f:id:gowatana:20160503003445p:plain

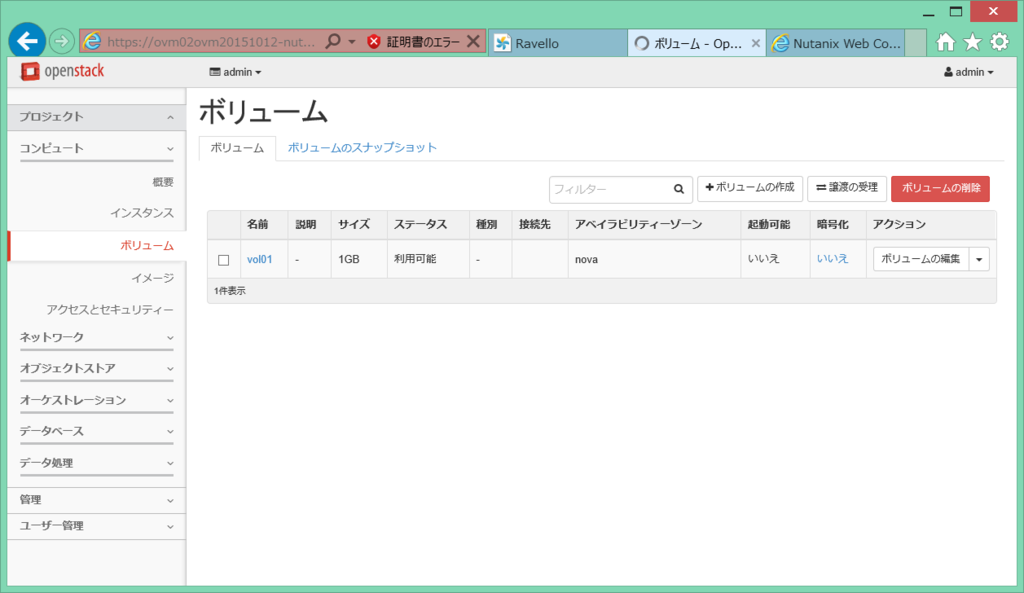

Cinder ボリュームは、vol01 だけ作成してあります。

f:id:gowatana:20160503002955p:plain

Prism でも、vol01 という Volume Group が表示されています。

f:id:gowatana:20160503003557p:plain

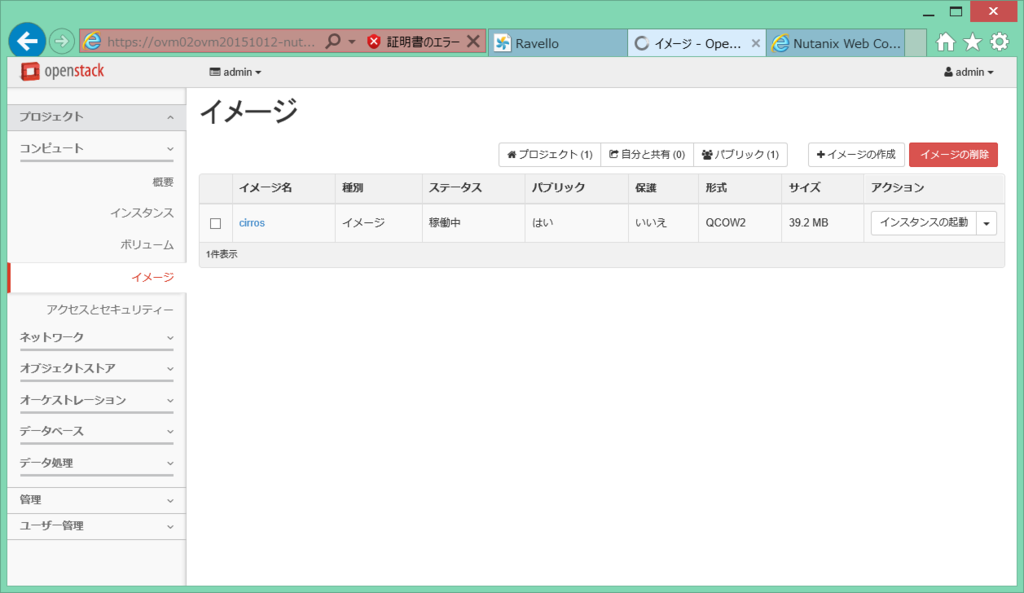

Glance イメージは、cirros という名前のものだけ登録されています。

f:id:gowatana:20160503003115p:plain

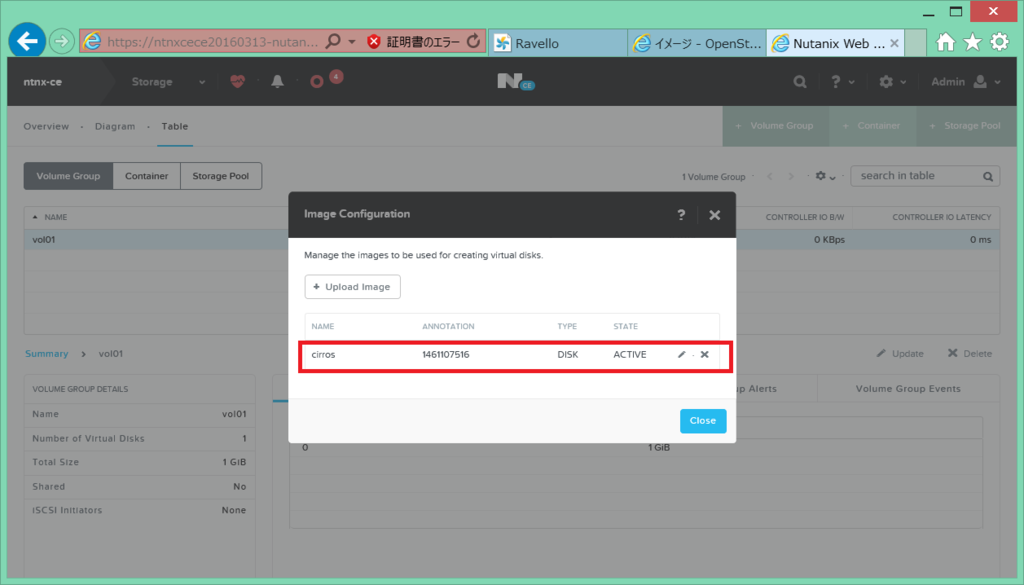

Prism では、Image Configuration 画面に、cirros というディスクイメージが登録されています。

f:id:gowatana:20160503003723p:plain

Horizon Dashboard での Snapshot 作成

インスタンスのスナップショット

vm01 に対して、vm01-snap というスナップショットを作成してみました。

f:id:gowatana:20160503003911p:plain

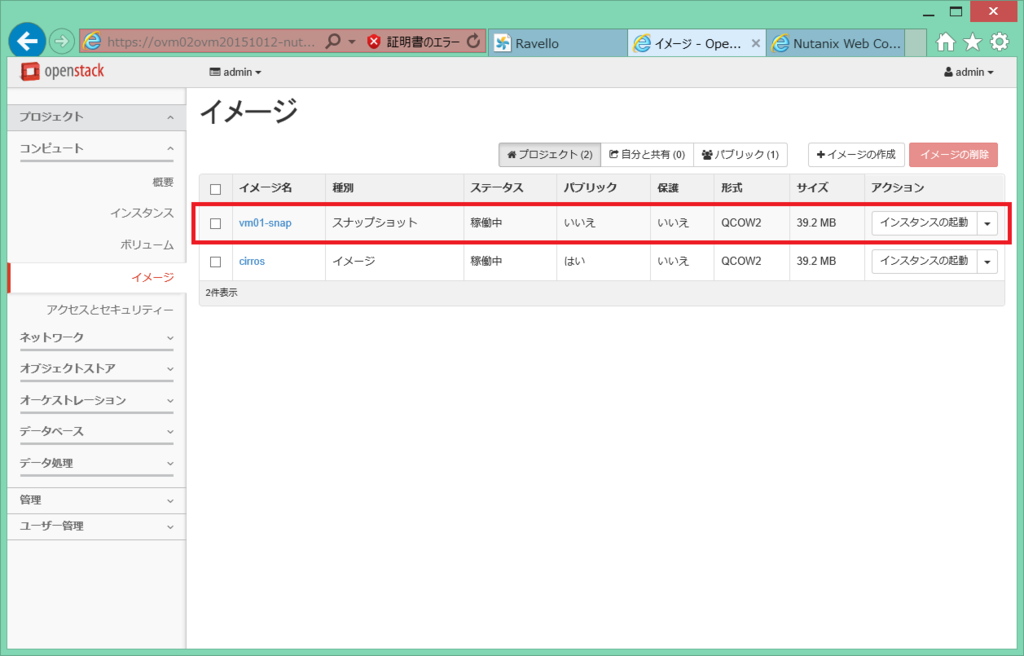

作成したスナップショット「vm01-snap」は、Horizon では「イメージ」画面に表示されます。

f:id:gowatana:20160503004058p:plain

CLI でも、作成されたスナップショットが確認できます。

[root@ovm02 ~(keystone_admin)]# nova volume-snapshot-list
+--------------------------------------+--------------------------------------+-----------+--------------+------+
| ID                                   | Volume ID                            | Status    | Display Name | Size |
+--------------------------------------+--------------------------------------+-----------+--------------+------+
| eb0e39a7-429f-4977-9fa7-9d67a3fcfb0e | 6ad24007-7795-41e5-9c86-252706ae9b1e | available | vol01-snap   | 1    |
+--------------------------------------+--------------------------------------+-----------+--------------+------+

ボリュームのスナップショット

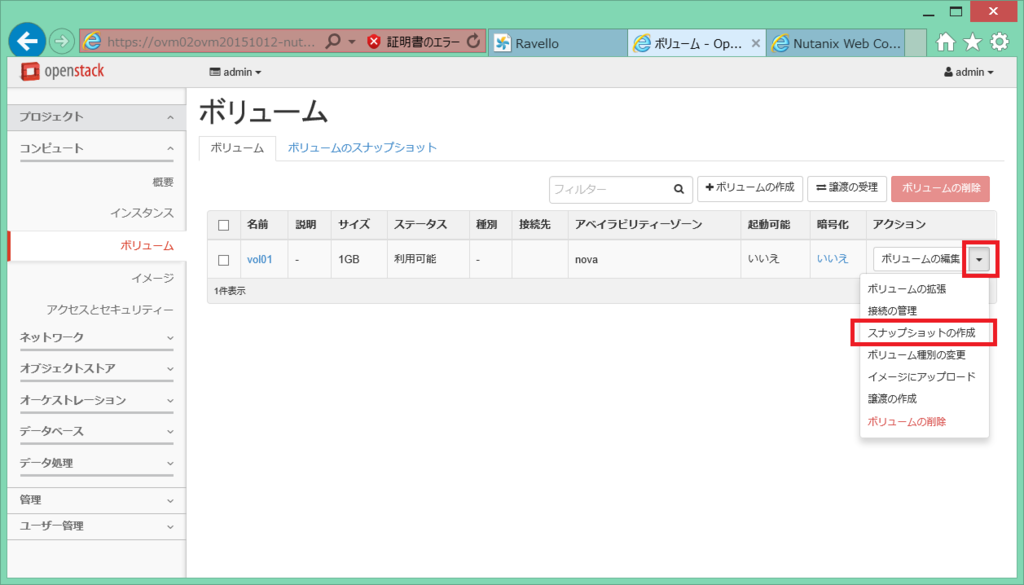

vol01 ボリュームのスナップショットも作成してみます。

f:id:gowatana:20160503004410p:plain

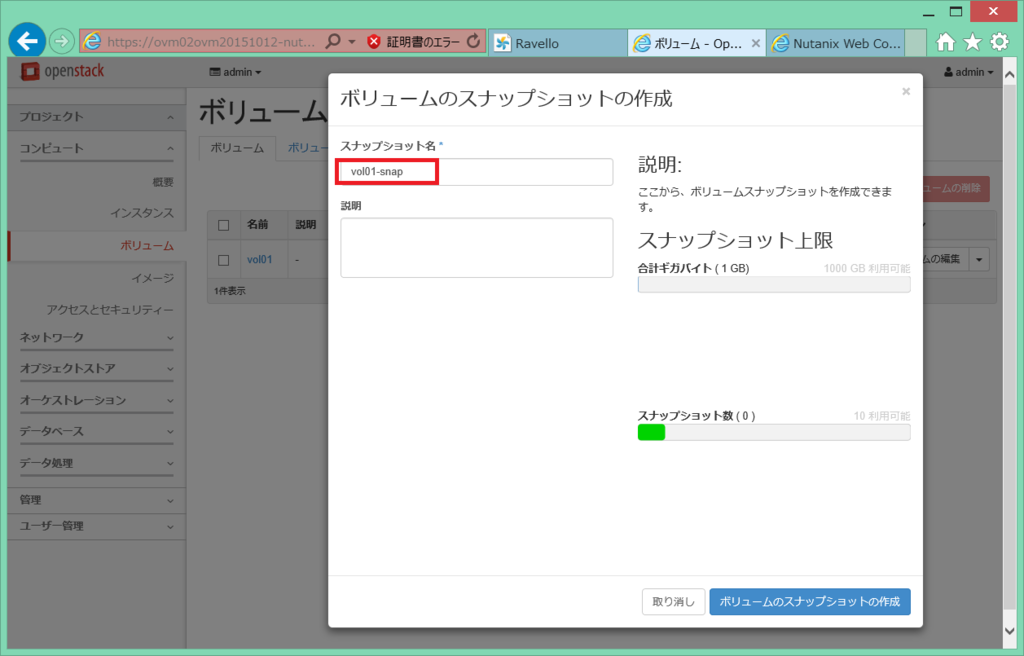

vol01-snap という名前でスナップショットを作成します。

f:id:gowatana:20160503004532p:plain

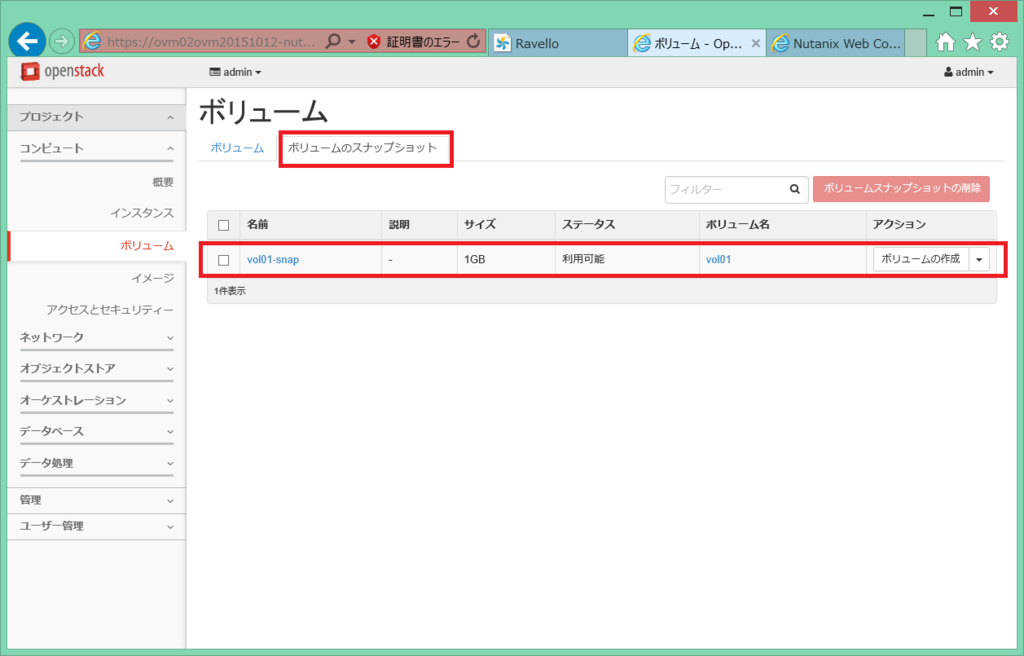

Horizon では、ボリュームのスナップショットとして表示されます。

f:id:gowatana:20160503004716p:plain

CLI でも、作成されたスナップショットが確認できます。

[root@ovm02 ~(keystone_admin)]# cinder snapshot-list
+--------------------------------------+--------------------------------------+-----------+--------------+------+
|                  ID                  |              Volume ID               |   Status  | Display Name | Size |
+--------------------------------------+--------------------------------------+-----------+--------------+------+
| eb0e39a7-429f-4977-9fa7-9d67a3fcfb0e | 6ad24007-7795-41e5-9c86-252706ae9b1e | available |  vol01-snap  |  1   |
+--------------------------------------+--------------------------------------+-----------+--------------+------+

Prism からの見え方

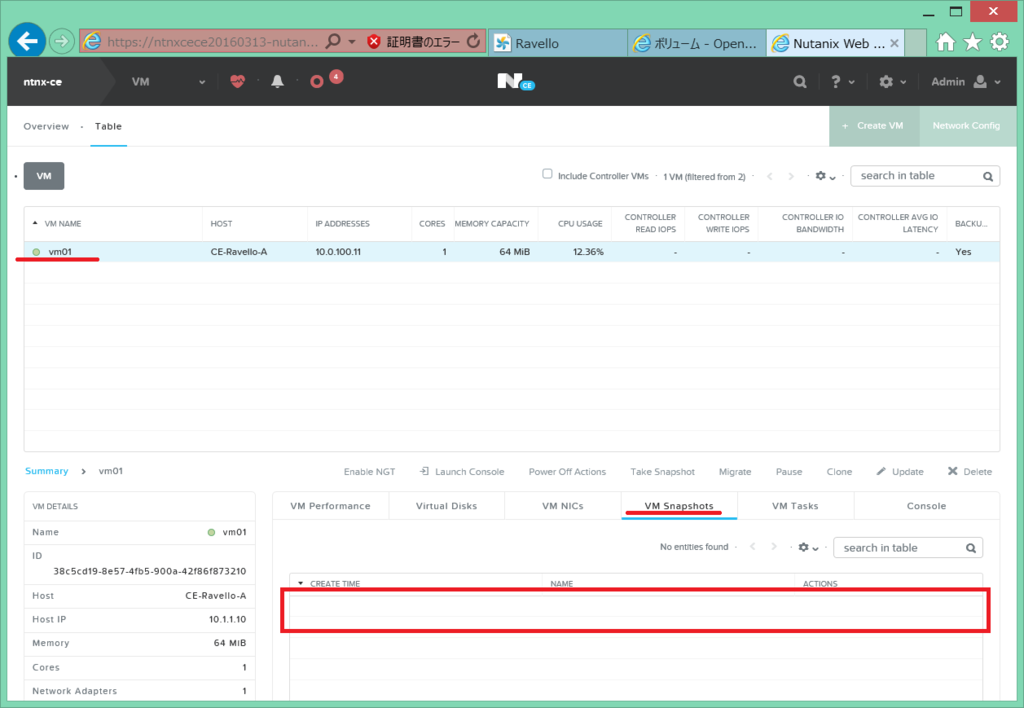

 インスタンスのスナップショットは、Nutanix の VM Snapshot として扱われていません。vm01 のスナップショットは、なにも無いままです。

f:id:gowatana:20160503005922p:plain

ボリュームのスナップショットも、ボリュームにひもづく Nutnaix Volume Group にスナップショットが作成されるわけではありません。

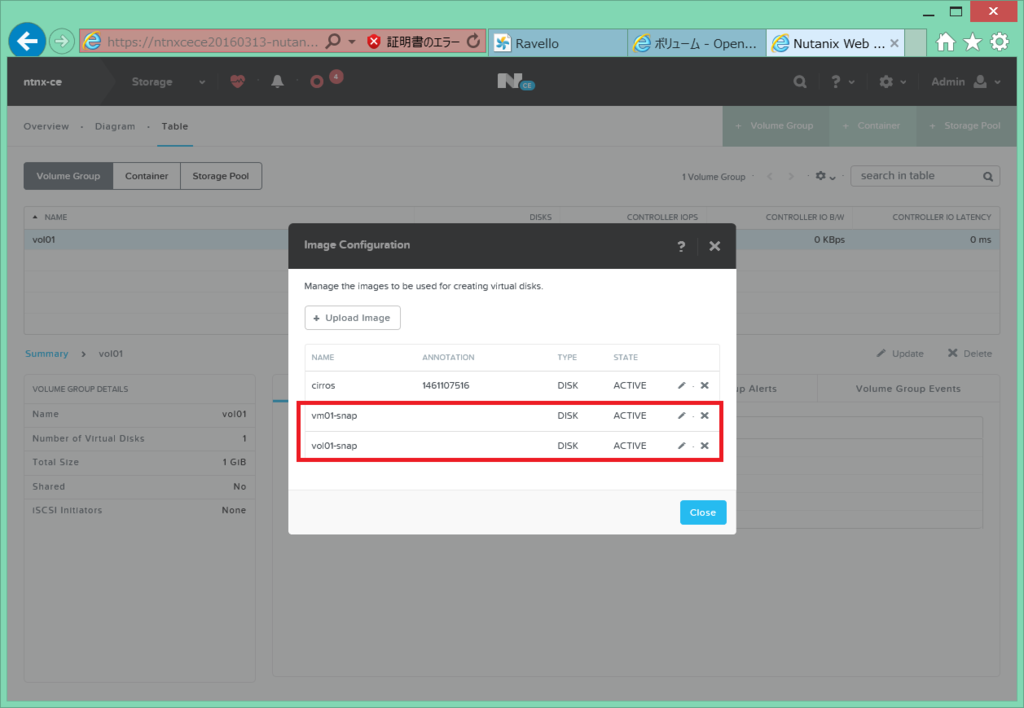

インスタンス / ボリューム どちらのスナップショットも、Nutanix では Disk Image として扱われます。Prism の Image Configuration 画面には、vm01-snap と vol01-snap が登録されています。

f:id:gowatana:20160503010328p:plain

以上。
